方案介紹

在世界都處于疫情防控階段的情況下，同時也是自動通風系統的用武之地。它的作用是監測二氧化碳水平在眾創不同點，自動開啟/關閉功能強大的換氣風扇取決于測量的二氧化碳水平，并保持空氣的空間干凈，因此降低 COVID-19 風險。

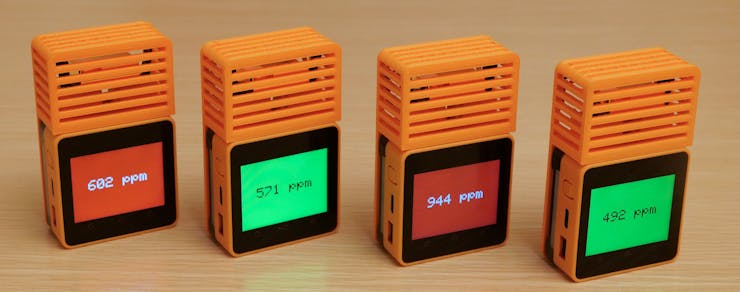

二氧化碳監測儀

在以下 4 個位置使用 CO2 監視器測量 CO2 水平：主要區域、視頻工作室、走廊和洗手間。每個 CO2 監測器由M5Stack Core2 for AWS IoT EduKit參考硬件、一個 NDIR CO2 傳感器、2 個橙色迷你迷你面包板和一個 3D 打印外殼組成。

CO2 監測器每 10 秒將測量的 CO2 水平（以 ppm 為單位）發送到 AWS IoT Core。一旦 CO2 水平超過閾值600ppm ，顯示顏色就會從綠色變?yōu)榧t色。

換氣扇

由于廚房抽油煙機內的風扇足夠強大，可以從空間的每個小開口吸入干凈的空氣，因此僅靠它就可以使整個空間通風。

如果任何測量位置的 CO2 水平高于 600ppm 超過 1 分鐘，AWS IoT Events 將觸發一個操作，AWS IoT Core 會發布一條 MQTT 消息以打開風扇。一旦升高的 CO2 水平恢復正常，IoT Events 將再次觸發關閉風扇的操作。這樣整個通風過程就完全自動化了。

風扇控制器

那么如何控制廚房油煙機內的風扇呢？有什么訣竅？

答案是另一個用于 AWS IoT EduKit 的 M5Stack Core2 位于廚房油煙機內并連接到風扇！它看起來與 CO2 監測器幾乎相同，但有一個 SSR 裝置而不是 CO2 傳感器。

SSR 通過連接器連接到風扇的主板，EduKit 由 AC 100-240V 至 DC 5V 電源模塊供電，該模塊從廚房油煙機內的交流電源線汲取電流。

儀表盤

可以使用 AWS IoT SiteWise 控制面板實時查看測量的 CO2 水平。為了以后分析，CO2 水平也存儲在 DynamoDB 中。

由于系統的動作閾值設置為 600ppm，因此 4 個測量點中任何一個的 CO2 水平很少超過 800ppm，這是 CDC 的推薦標準 。

如何構建和設計注意事項
4 個二氧化碳監測器

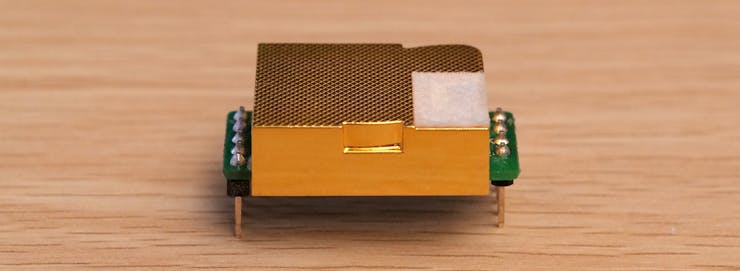

避免使用超便宜的 VOC 氣體傳感器，因為它們不是針對 CO2 的。我使用了一種相對便宜的、特定于 CO2 的 NDIR（非色散紅外）CO2 傳感器 MH-Z19C。該傳感器需要 5V 電源并通過 UART（兼容 3.3V）輸出傳感器值。使用前不要忘記進行零點校準。

適用于 AWS IoT EduKit 的 M5Stack Core2 帶有一個 UART 端口（端口 C：GND、5V、Tx、Rx），這使得該傳感器成為一個完美的選擇。我認為您可以輕松地為傳感器設計自定義 HAT，因為該端口位于 EduKit 的頂部。我使用 Fusion 360 創建了一個自定義 HAT 3d 模型和 .stl 文件，該文件包含在此項目中供您使用。

要連接 EduKit 和傳感器，您可以使用 Grove 通用 4 針電纜。只需將一個切成兩半，然后連接公壓接針和黑色外殼。

就編程而言，我修改了AWS IoT EduKit 示例 - 基本 Arduino ，使其每 10 秒向 AWS IoT Core 發送如下所示的 MQTT 消息。

確保在 main.cpp (CO2 Monitors) 中更改主題名稱和 ID。
