本方案是基于 Arduino Nano R3 的分鐘交流定時器。

在你焊接電路板那么多年生涯當中，有沒有忘記關閉焊臺的時候？

如果有一個簡單的設備可以為你做這件事呢？正確設置它不會太多工作嗎？不是他的。如果您稍微轉動旋鈕，它會顯示數字 1 并打開連接的交流設備電源 1 分鐘。如果您轉向更遠（或以其他方式），您可以將其設置為最多 255 分鐘。最后一分鐘紅色 LED 開始閃爍，您可以添加更多時間或離開它。最后，連接的設備會自動關閉。

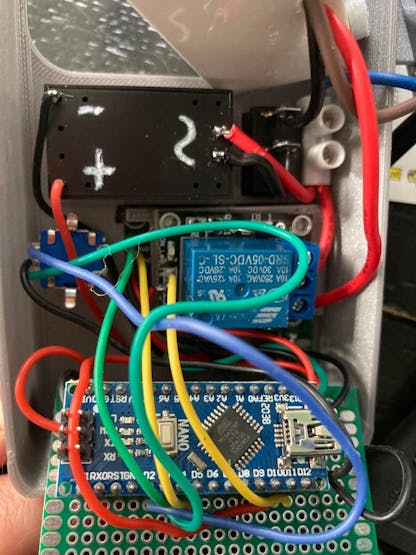

這個計時器的明星是旋轉編碼器。我一直想使用我躺在身邊的那個，但直到我找到一個可以運行的 Arduinoscript，我才成功地讓它工作。它以某種方式使用中斷，我不完全理解它是如何工作的，但它工作得很好。只要您使用引腳 2 和 3，您就可以使用任何 Arduino 或類似產品。我喜歡使用開/關按鈕，但這不是強制性的。它打開為 Arduino 和綠色 LED 供電的小電源。5v 繼電器打開 110/230V 設備，該設備連接到廉價的壁裝插座和紅色 LED。繼電器粘在七段顯示器的背面，中間有一小塊塑料（包含在 3D 打印機部件中）。

如果你愿意，你可以使用面包板。我在 Tinkercad 中設計的外殼并 3D 打印在我的 Prusa MK3 上。

示意圖
原理圖非常簡單。旋轉使用 GND 和引腳 2 和 3（強制）。引腳排列可能會有所不同。檢查您的規格，哪一個是 GND（可能是中間的）。其他 2 不介意（您可以切換它們以改變方向）。TM1637 4 位七段顯示器有 4 個引腳：

VCC = 引腳 5V

GND = 引腳 GND

時鐘 = 4

DIO = 5
