該AMC1306是一種精密的 δ-σ （ΔΣ） 調制器，其輸出通過具有很強抗磁干擾能力的電容式雙隔離柵與輸入電路隔開。該屏障經認證可提供高達 7000 V 的增強隔離峰根據 DIN VDE V 0884-11 和 UL1577 標準。該隔離式調制器與隔離式電源結合使用，可分離在不同共模電壓電平下運行的系統部件，并保護低壓部件免受損壞。
*附件：amc1306e05.pdf

AMC1306的輸入經過優化，可直接連接到分流電阻器或其他低電壓電平信號源?！?0mV 器件獨特的低輸入電壓范圍可顯著降低分流器的功耗，并支持出色的交流和直流性能。AMC1306的輸出比特流是曼徹斯特編碼 （AMC1306Ex） 或未編碼 （AMC1306Mx），具體取決于導數。通過使用集成數字濾波器（例如 TMS320F2807x 或 TMS320F2837x 微控制器系列中的濾波器）對比特流進行抽取，該器件可以在 78 kSPS 的數據速率下實現 16 位分辨率，動態范圍為 85 dB。

曼徹斯特編碼 AMC1306Ex 版本的比特流輸出支持單線數據和時鐘傳輸，無需考慮接收設備的設置和保持時間要求。

特性

• 引腳兼容系列針對基于分流電阻的電流測量進行了優化：
  • ±50 mV 或 ±250 mV 輸入電壓范圍
  • 曼徹斯特編碼或未編碼比特流選項
• 優異的直流性能：
  • 失調誤差：±50 μV 或 ±100 μV（最大值）
  • 失調漂移：1 μV/°C（最大值）
  • 增益誤差：±0.2%（最大值）
  • 增益漂移：±40 ppm/°C（最大值）
• 瞬態抗擾度：100 kV/μs（典型值）
• 系統級診斷功能
• 安全相關認證：
  • 7000伏峰根據 DIN VDE V 0884-11： 2017-01 的強化隔離
  • 5000伏有效值根據 UL1577 隔離 1 分鐘
  • CAN/CSA 5A-組件驗收服務通知和IEC 62368-1終端設備標準
• 在擴展的工業溫度范圍內完全額定：–40°C 至 +125°C

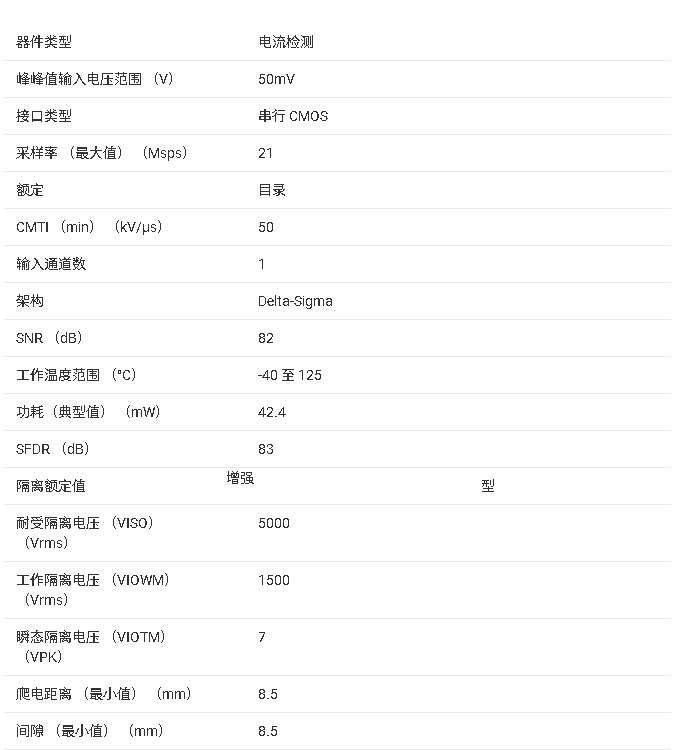

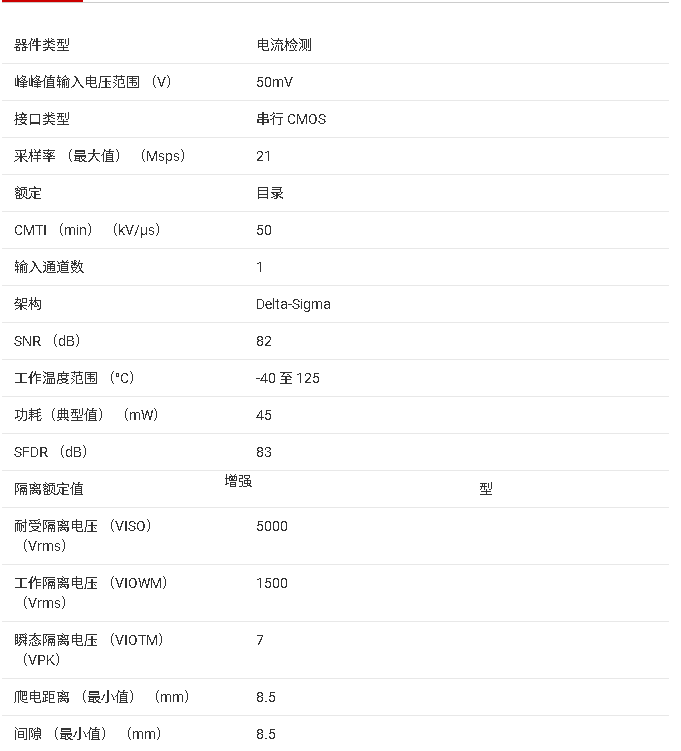

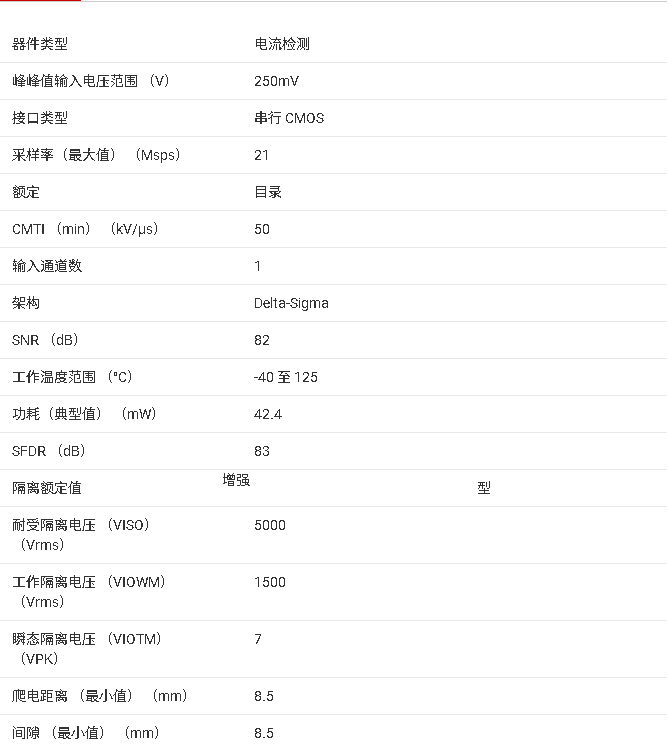

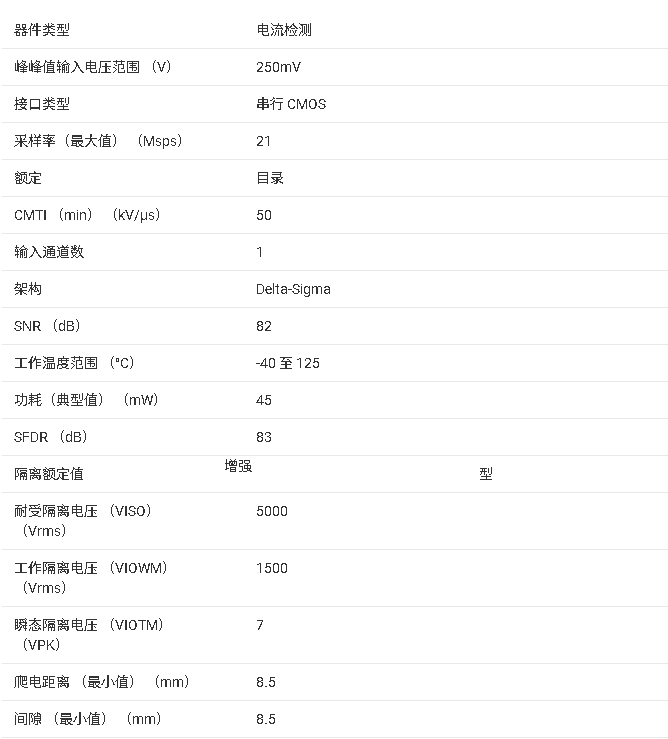

參數

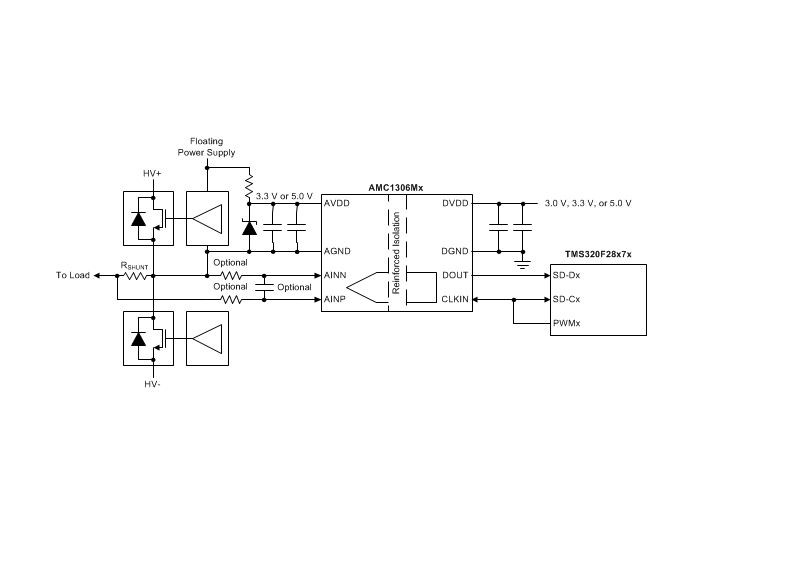

方框圖

?

?一、產品概述?
AMC1306是德州儀器(TI)推出的高精度、增強型隔離式Δ-Σ調制器系列，主要用于基于分流電阻的電流檢測和隔離電壓測量。該系列包含四種型號：

• AMC1306E05/E25：曼徹斯特編碼輸出
• AMC1306M05/M25：非編碼CMOS輸出

?二、主要特性?

1. ?電氣性能?
   • 輸入電壓范圍：±50mV(AMC1306x05)或±250mV(AMC1306x25)
   • 出色的直流性能：
     • 最大偏移誤差：±50μV(x05)/±100μV(x25)
     • 最大偏移漂移：1μV/°C
     • 最大增益誤差：±0.2%
     • 最大增益漂移：±40ppm/°C
2. ?隔離特性?
   • 增強型隔離：7000 VPEAK (DIN VDE V 0884-11)和5000 VRMS (UL1577)
   • 高共模瞬態抗擾度：100 kV/μs(典型值)

?三、技術規格?

1. ?電源要求?
   • 高壓側電源(AVDD)：3.0V至5.5V
   • 控制器側電源(DVDD)：2.7V至5.5V
   • 工作溫度范圍：-40°C至+125°C
2. ?性能參數?
   • 信噪比(SNR)：78-86 dB
   • 總諧波失真(THD)：-98至-83 dB
   • 無雜散動態范圍(SFDR)：83-100 dB

?四、應用領域?

1. 工業電機驅動
2. 光伏逆變器
3. 不間斷電源(UPS)
4. 混合動力汽車

?五、功能特點?

1. ?模擬前端?：集成差分放大器，支持直接連接分流電阻
2. ?調制器架構?：二階開關電容Δ-Σ調制器
3. ?數字輸出?：
   • 曼徹斯特編碼版本支持單線數據和時鐘傳輸
   • 非編碼版本提供標準CMOS輸出

?六、安全認證?

• VDE認證：DIN VDE V 0884-11:2017-01
• UL認證：1577組件認可
• CSA組件驗收服務

?七、封裝信息?

• 8引腳SOIC封裝
• 外形尺寸：5.85mm × 7.50mm

?八、典型應用?

1. ?變頻器應用?：用于電機驅動的三相電流檢測
2. ?隔離電壓檢測?：通過高阻抗電阻分壓器實現高壓測量
