?ANT-5GW-FPC-LH柔性蜂窩Sub-6 5G天線技術解析與應用指南
TE Connectivity/Linx Technologies ANT-5GW-FPC-LH柔性嵌入式蜂窩Sub-6 5G天線是獨立于接地層的偶極內部/嵌入式天線解決方案，占位面積為120mm x 20mm，最大高度為0.1mm。這些背膠柔性印刷電路 (FPC) 天線設計用于5G新無線電、LTE和蜂窩物聯網（LTE-M、 NB-IoT）應用。背膠設計使得這些天線可輕松安裝在射頻透明外殼中，從而實現環境密封，保護天線免受損壞。通過MHF1/U.FL型插頭（母頭插座）或MHF4型插頭（母頭插座）連接器中端接的同軸電纜連接至無線電。TE Connectivity/Linx Technologies ANT-5GW-FPC-LH柔性嵌入式蜂窩Sub-6 5G天線具有全向輻射模式，工作溫度范圍為-40°C至+85°C。
數據手冊：*附件：TE Connectivity ， Linx Technologies ANT-5GW-FPC-LH柔性蜂窩Sub-6 5G天線數據手冊.pdf
特性
- 120mm x 20mm占位面積，最大高度為0.1mm
- MHF1/U.FL-type插頭或MHF4端接插頭
- 617MHz至5000MHz的寬帶寬
- 617MHz至698MHz頻率范圍內的性能
- ≤1.9的電壓駐波比（VSWR）
- 峰值增益：5dBi
- 76%的效率
- 3300MHz至4200MHz頻率范圍內的性能
- ≤1.7 VSWR
- 峰值增益：6.2dBi
- 78%的效率
- 全向輻射模式
- 粘合安裝
- 工作溫度范圍：-40°C至+85°C
外形尺寸
VSWR最大值
?ANT-5GW-FPC-LH柔性蜂窩Sub-6 5G天線技術解析與應用指南?
一、產品概述與技術定位
ANT-5GW-FPC-LH系列是TE Connectivity旗下Linx Technologies推出的120mm×20mm柔性印刷電路（FPC）天線，專為5G新空口（NR）、LTE及蜂窩物聯網（LTE-M、NB-IoT）應用設計。其創新性在于采用?地平面獨立偶極子結構?，結合背膠安裝特性，為射頻透明（如塑料）外殼設備提供兼具環境密封性與機械防護的天線解決方案。
核心特性亮點
- ?超寬頻帶覆蓋?：617MHz至5000MHz，橫跨Sub-6GHz核心頻段
- ?雙接口兼容?：支持MHF1/U.FL型插頭或MHF4插頭連接器
- ?機械柔性?：0.1mm厚度FPC材料配合3M 467MP/200MP背膠，支持曲面安裝
二、關鍵電氣參數深度解析
2.1 頻段性能矩陣
| 頻段范圍(MHz) | 最大VSWR | 峰值增益(dBi) | 平均增益(dBi) | 輻射效率(%) |
|---|---|---|---|---|
| 617-698 | 1.9 | 5.0 | -1.4 | 76 |
| 698-803 | 2.7 | 5.0 | -1.6 | 74 |
| 791-894 | 2.5 | 5.5 | -0.9 | 84 |
| 832-1518 | 4.7 | 6.0 | -2.2 | 69 |
| 1525-1661 | 2.0 | 5.2 | -1.8 | 68 |
| 1695-2200 | 1.7 | 5.1 | -1.4 | 77 |
| 2300-2690 | 1.8 | 7.0 | -0.8 | 86 |
| 3300-4200 | 1.7 | 6.2 | -1.2 | 78 |
| 4400-5000 | 1.6 | 6.8 | -2.0 | 69 |
2.2 核心指標技術內涵
- ?VSWR表現?：在5G核心頻段3300-4200MHz實現≤1.7的優異匹配度
- ?效率穩定性?：低頻段（617MHz）仍保持76%高效率，優于傳統柔性天線
- ?增益均衡性?：峰值增益與平均增益差值控制在合理范圍，確保實際場域性能穩定
三、機械結構與安裝工程指南
3.1 尺寸配置體系
?標準本體尺寸?：120.0mm×20.0mm×0.1mm
?線纜長度選項?：
- 50mm/100mm/150mm/200mm四種規格
- 對應U.FL與MHF4兩種接口組合
3.2 安裝關鍵技術要點
- ?表面處理要求?
- 僅適用于非金屬表面
- 需確保安裝區域射頻透明性
- 高表面能塑料可獲得最佳粘接效果
- ?彎曲限制條件?
- ?禁止?折彎至產生褶皺
- ?禁止?彎曲角度低于90°
- 最小內部彎曲半徑：1.13mm電纜需保持≥5.0mm
- ?環境耐受性?
- 工作溫度：-40℃至+85℃
- 短期耐熱：204℃（400°F）
- 抗溶劑、濕熱性能優異
四、輻射特性與場型分析
4.1 全頻段輻射模式特征
- ?極化方式?：線性極化
- ?輻射方向性?：全向輻射
- ?阻抗特性?：50Ω標準匹配
4.2 關鍵頻段方向圖解析
- ? 低頻段（617-698MHz） ?：典型的偶極子全向特性
- ? 中頻段（1695-2200MHz） ?：增益提升至5.1dBi，方向性更集中
- ? 5G頻段（3300-4200MHz） ?：峰值增益6.2dBi，效率78%
五、應用場景與選型策略
5.1 目標應用領域
- ?5G設備?：Sub-6GHz NR終端
- ?物聯網?：LTE-M/NB-IoT模組
- ?企業網絡?：室內小微基站
- ?工業互聯?：智能表計、監控設備
5.2 選型決策矩陣
| 應用場景 | 推薦型號 | 技術依據 |
|---|---|---|
| 緊湊型設備 | ANT-5GW-FPC-LH50UF/M4 | 50mm短電纜適合空間受限設計 |
| 標準工業設備 | ANT-5GW-FPC-LH100UF/M4 | 兼顧布線靈活性與性能平衡 |
| 大型設備 | ANT-5GW-FPC-LH200UF/M4 | 為復雜機箱布局提供布線余量 |
六、設計驗證與測試方法論
6.1 原型驗證關鍵步驟
- ?阻抗匹配驗證?：使用矢量網絡分析儀測試S11參數
- ?輻射模式測繪?：在微波暗室驗證三維方向圖
- ?環境適應性測試?：溫循試驗驗證連接可靠性
6.2 常見問題排查指南
| 故障現象 | 可能原因 | 解決方案 |
|---|---|---|
| 效率下降 | 金屬殼體干擾 | 更換安裝位置至純塑料區域 |
| VSWR惡化 | 電纜過度彎曲 | 檢查彎曲半徑是否符合規范 |
| 連接不穩定 | 連接器未鎖緊 | 確認U.FL/MHF4連接器到位 |
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
嵌入式
+關注
關注
5178文章
20066瀏覽量
326743 -
天線
+關注
關注
71文章
3347瀏覽量
143594 -
TE
+關注
關注
11文章
710瀏覽量
134723
發布評論請先 登錄
相關推薦
熱點推薦
5G無線：市場機遇與技術挑戰—從Sub-6 GHz到毫米波
網絡資源，從而為用戶提供無縫5G漫游體驗。大規模MIMO也帶來了巨大挑戰Sub-6 GHz和mmW 5G系統將依靠相控陣技術來優化信號鏈路和數據速率，該
發表于 06-06 18:03
5G無線：從Sub-6 GHz到毫米波市場機遇與技術挑戰
波束成形方案進行廣泛部署，采用該方案可以大大擴展網絡覆蓋范圍和建筑內部穿透能力。5G無線：從Sub-6GHz到毫米波市場的機遇與技術挑戰雖然3GPP聯盟的第一套5G標準(第15版)預計
發表于 08-03 16:28
低頻5G與毫米波5G機遇與挑戰并存
向5G移動網絡的推進不斷加快，無線吞吐量和容量會呈現爆發式增長。在短期內，我們將看到Sub-6 GHz無線基礎設施開始部署，以彌補現有4G LTE網絡與未來毫米波（mmW）5G實施方案
發表于 06-18 07:19
一種工作于Sub-6G的5G大規模天線的系統架構探討
期，產品形態和方案等各有不同。本文作者根據多年的研究成果，提出一種工作于Sub-6G的5G大規模天線的系統架構，并對其各系統組成部分進行介紹。
發表于 07-16 08:12
華為5G天線的應用
精度，粘結工藝等，信號的質量并不穩定。特別是5G天線的要求更加嚴格。0.1mm的誤差就會導致天線的靈敏度大幅下降。而LDS天線技術就是激光直
發表于 01-02 13:56
AT&T將從2019年下半年開始部署sub-6 GHz頻段的5G移動通信商用網絡
覆蓋方式上，AT&T將主要使用sub-6 GHz頻段來實現，將從2019年下半年開始部署sub-6 GHz頻段的5G移動通信商用網絡。
發表于 01-11 09:45
?2345次閱讀
高通完成Sub-6和5G毫米波頻段的“合體”，擴展5G應用場景
和高通QTM545毫米波天線模組，全球率先成功完成了基于5G獨立組網（SA）模式下Sub-6頻段和毫米波頻段的雙連接5G數據呼叫，展示了高通在聚合高中低頻譜支持全球關鍵頻段組合方面的強
發表于 05-08 15:26
?1255次閱讀
高通5G基帶Sub-6和毫米波二者結合發揮5G價值
5G商用不知不覺已經進入了第三個年頭，這一次通訊技術迭代和前幾次相比有很多不同的地方。且不說別的，就是5G兩個重要標準Sub-6厘米波和毫米波，就一直是很多人爭論的焦點。 有人說
發表于 07-23 11:50
?1128次閱讀
解讀TE Connectivity柔性PCB天線：從數據手冊到5G應用實踐
TE Connectivity (TE) Linx Technologies蜂窩FPC歐洲頻段天線為5G、LTE、NB-IoT和Cat-M提供698MHz至4200MHz

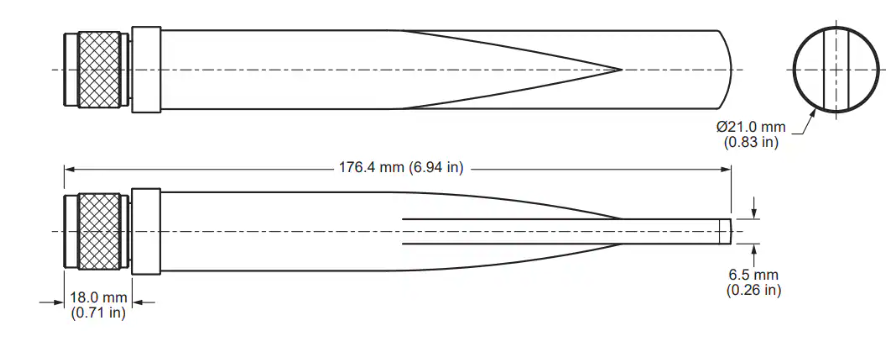

面向室外5G部署的ANT-5GW-IPW3-NP天線技術解析與應用指南
