隨著DeepSeek、ChatGPT、Sora等大模型的迭代升級，全球AI算力中心正經歷前所未有的擴張。據統計，單次大模型訓練的耗電量相當于數萬戶家庭一個月的用電總和，而AI算力中心的年用電量已占全球數據中心總用電量的20%以上。高功率GPU集群、液冷服務器等設備對供電系統的穩定性和能效提出了極高要求：如何在保障供電穩定性的同時，實現能耗的精細化管理？這一問題已成為行業關注的焦點。

核心問題：供電系統的“穩”與“省”如何兼得？

• 穩定性挑戰：AI算力中心的瞬時高負載（如模型訓練峰值）易導致電流波動，傳統開環電流傳感器難以精確捕捉瞬態變化，容易引發過流保護誤觸發或供電中斷。
• 能效挑戰：能耗監測不精準，導致能源浪費或過度保護性投入（如冗余電源配置），直接影響PUE（Power Usage Effectiveness）指標。
• 技術瓶頸：市面上大多數電流傳感器在大電流場景下精度不足，或響應速度慢，難以滿足AI算力中心的高動態需求。

AI算力中心（AIDC）的電流監測需求

AI算力中心面臨以下電流監測挑戰：

• 高功率密度：GPU集群和液冷服務器的瞬時功率可達數十千瓦，電流波動頻繁。
• 能效管理：PUE（Power Usage Effectiveness）優化需精確的能耗數據，誤差需控制在±0.5%以內。
• 安全穩定性：過流保護需實時響應，避免設備損壞或供電中斷。

問題分析：AI算力中心的電流監測痛點

• 精度衰減：開環傳感器在1000A時誤差可達±3%，無法滿足高精度能耗監測需求。
• 數據滯后：傳統傳感器采集滯后，無法實時優化PUE，導致能源浪費。

安裝復雜：傳統傳感器體積大、需外部供電，不適合高密度機柜環境。

技術原理：霍爾閉環電流傳感器的優勢

霍爾閉環電流傳感器基于霍爾效應原理，通過霍爾元件將電流轉換為電壓信號，實現非接觸式測量。其核心優勢在于閉環負反饋電路：

• 高精度：通過實時誤差補償，普通閉環傳感器精度高達0.3%，遠超開環傳感器的1%。
• 寬量程：支持100-2000A大電流范圍，覆蓋AI算力中心的主供電回路和分支回路。
• 快速響應：閉環結構使響應時間縮短至微秒級，適用于瞬態負載變化場景。

解決方案對比：霍爾閉環傳感器vs 市場主流產品

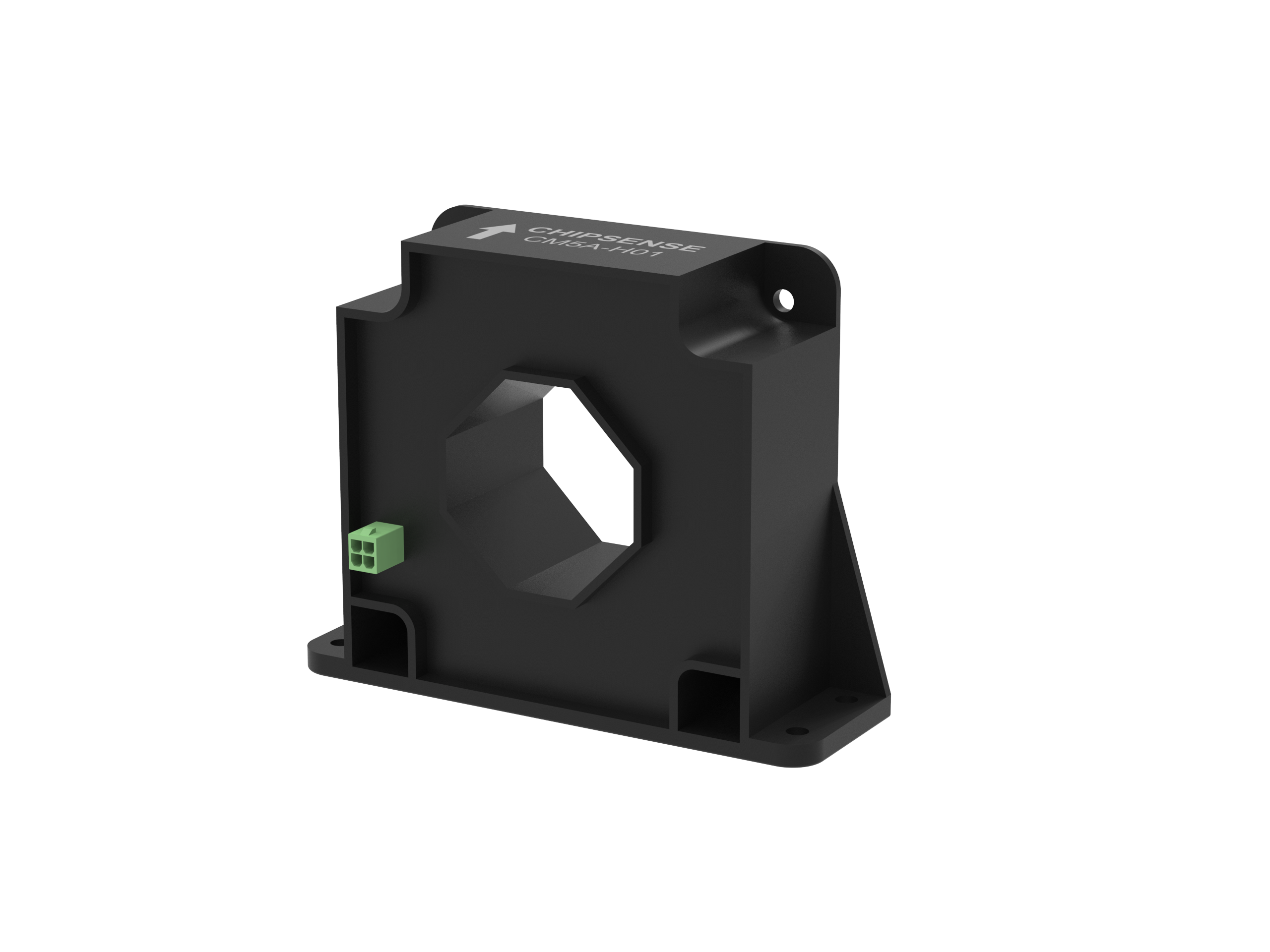

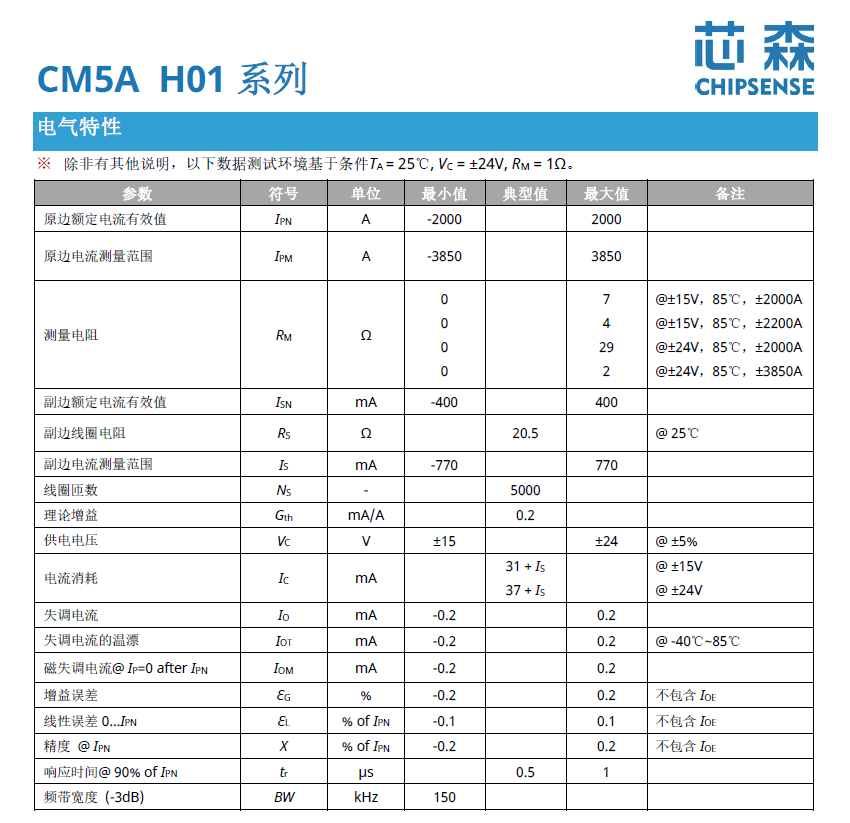

CM5A 2000 H01是一款基于霍爾原理的閉環（補償）電流傳感器，專為高功率、高精度電流監測場景設計。其核心特性包括：

• 高精度：精度達±0.2%（典型值），遠優于開環傳感器的±1%。
• 寬量程：支持±2000A穩態電流，最大測量范圍達±3850A，完全覆蓋AI算力中心的主供電回路和高功率GPU機柜的電流需求。
• 快速響應：響應時間僅0.5μs（典型值），能實時捕捉瞬態負載變化，避免過流保護誤觸發。
• 高可靠性：
• 絕緣耐壓達6kV（交流隔離耐壓測試），瞬態耐壓23kV，滿足IEC 61800-5-1和IEC 62109-1 CAT III標準。
• 工作溫度范圍-40°C至85°C，適應數據中心復雜環境。
• 低溫漂與高線性度：確保長期運行下的數據穩定性。

CM5A 2000 H01的適用性分析

精度與量程匹配

• AI算力中心的主供電回路和高功率機柜電流通常在數百至數千安培之間，CM5A的±2000A量程和0.2%精度完全滿足需求。
• 閉環設計確保在大電流場景下依然保持高線性度，避免開環傳感器常見的精度衰減問題。

響應速度與穩定性

• 0.5μs的響應時間能實時監測GPU訓練峰值電流，配合快速過流保護機制，提升供電穩定性。
• 150kHz帶寬支持高頻脈沖電流的精確測量，適用于逆變器和變頻器等動態負載。

安全與可靠性

• 6kV絕緣耐壓和23kV瞬態耐壓滿足AI算力中心的高壓安全要求。
• UL94-V0阻燃材料和IP等級設計確保在高溫、高濕環境下的長期可靠性。

安裝與集成便利性

• 標準化機械尺寸（134mm×152mm×59mm）和M6安裝孔，便于集成到配電柜或機柜PDU中。
• 4線制輸出（±Vcc、Vout、GND）簡化接線，支持模擬信號或數字化采集。

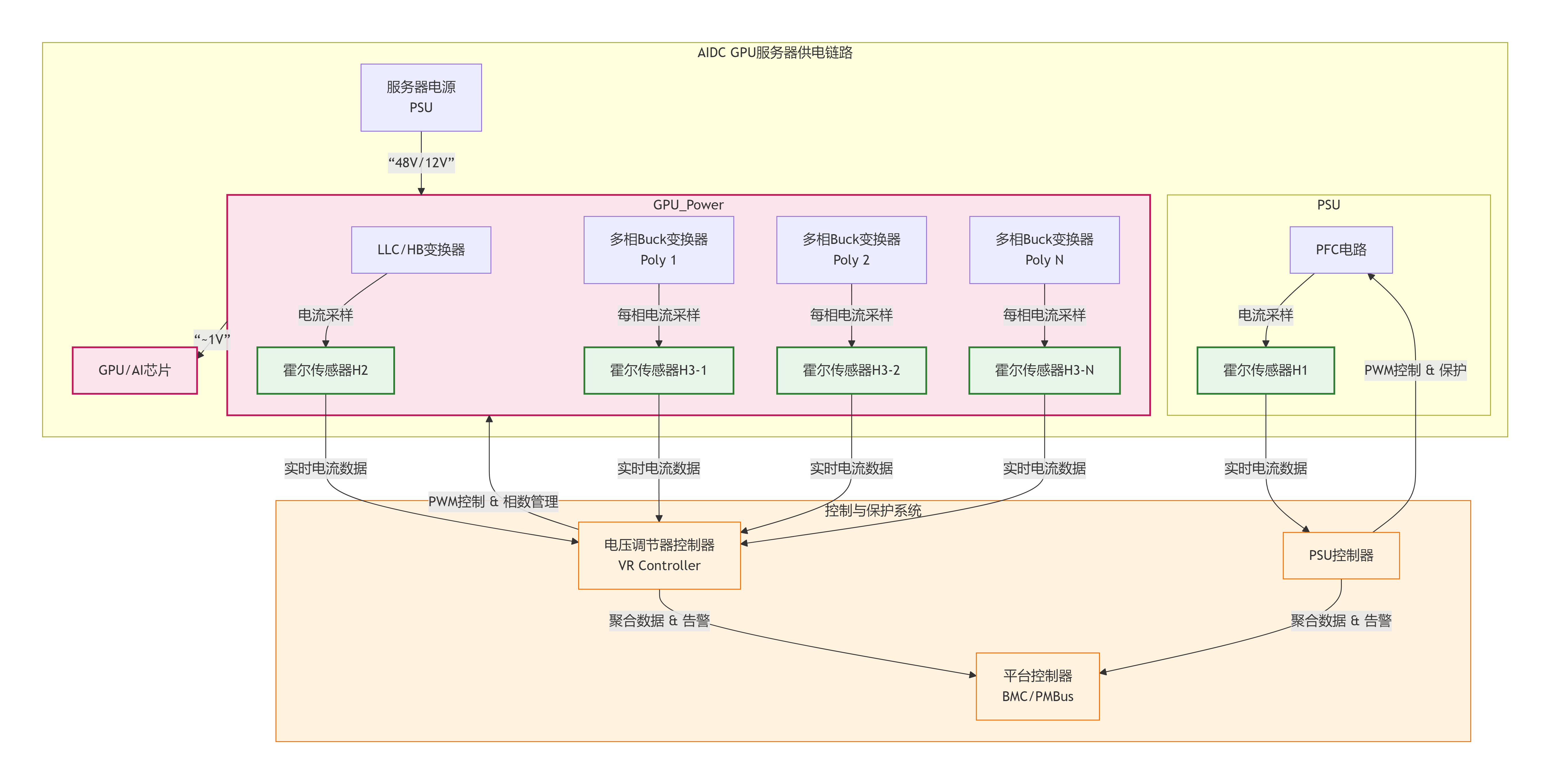

典型應用場景

主供電回路監測

• 部署位置：配電柜進線端，監測總電流波動。
• 效果：
  • 實時捕捉瞬時峰值，避免過流保護誤觸發。
  • 精確計量能耗，為PUE優化提供數據支撐。

高功率機柜能效管理

• 部署位置：GPU機柜的PDU出線端。
• 效果：
  • 實時采集機柜級能耗數據，結合AI算法動態調整負載分配。
  • 降低能耗誤差，提升能效比。

故障預警與安全保護

• 部署位置：關鍵負載回路（如逆變器、UPS輸出端）。
• 效果：
  • 實時監測異常電流，觸發預警或斷電保護。
  • 減少設備損壞風險，提升系統可用性。

對比與選型建議

選型建議：

• 對于AI算力中心的主供電回路和高功率機柜，優先選擇CM5A 2000 H01，其高精度、寬量程和快速響應能最大化滿足需求。
• 對于分支回路或漏電流監測，可配合開環或磁通門傳感器使用。

風險提示與注意事項

• 安全風險：
  • 安裝時必須斷電，避免觸電或損壞傳感器。
  • 確保原邊母排溫度不超過100°C，避免絕緣性能下降。
• 環境適應性：
  • 避免強磁場干擾，影響測量精度。
  • 定期校準，確保長期運行的數據準確性。
• 成本與ROI：
  • 閉環傳感器成本高于開環產品，但其高精度和可靠性能顯著降低能耗和維護成本，長期ROI顯著。

結論

CM5A 2000 H01霍爾閉環電流傳感器憑借其高精度、寬量程、快速響應和高可靠性，是AI算力中心供電系統的理想選擇。無論是主供電回路的穩定性監測，還是機柜級能效管理，CM5A都能提供“既穩又省”的解決方案，助力實現綠色、高效的AI算力基礎設施。
