合金本質是金屬與其他金屬或非金屬經混合熔化、冷卻凝固后形成的具有金屬性質的固體產物，而在集成電路工藝中，合金特指難熔金屬與硅發生化學反應生成的硅化物（silicide）。目前常用的硅化物材料包括 TiSi?、CoSi?，早期工藝中則廣泛采用 WSi?。

硅化物在集成電路中的應用具有不可替代的核心價值：作為柵電極材料時，其電阻率遠低于傳統多晶硅，能顯著改進器件開關速度，減少電流通過時的熱生成，從而提升芯片整體性能；通過加熱金屬與硅形成的歐姆接觸，是實現電信號有效傳輸?shù)年P(guān)鍵界面，該制備過程被稱為退火，主要分為爐式退火和 RTP（快速熱退火）兩種方式；此外，硅化物還可作為電容器電極，滿足器件對電容性能的嚴苛要求。

隨著集成電路工藝特征尺寸不斷縮小，器件的等效串聯電阻、接觸電阻等問題日益凸顯，硅化物技術也隨之迭代升級，從早期僅針對多晶硅柵的 polycide 技術，逐步發展到覆蓋源漏區與柵區的 salicide 技術，再到滿足特殊器件需求的 SAB 技術，每一代技術都針對性解決了不同工藝節點的核心痛點。

多晶硅金屬硅化物（polycide）制備技術

（一）技術研發背景

當集成電路工藝特征尺寸縮小至亞微米級別時，晶體管的源、漏、柵極尺寸同步減小，導致其等效串聯電阻急劇增大，嚴重影響芯片的信號傳輸速度。其中，多晶硅柵的高電阻率問題尤為突出 —— 傳統多晶硅柵的高電阻會引發顯著的 RC 延時，制約器件的高頻工作特性，成為當時工藝升級的主要瓶頸。為解決這一問題，金屬硅化物技術應運而生，其核心思路是利用金屬與硅反應形成的化合物（導電特性介于硅和金屬之間），降低柵極的方塊電阻。

（二）核心特性與材料選擇

最先應用于工業生產的硅化物技術是多晶硅金屬硅化物（polycide），該技術的顯著特點是僅在多晶硅柵上形成硅化物，而源、漏有源區不生成硅化物，通過 “多晶硅 + 硅化物” 的雙層結構替代傳統多晶硅單層結構，實現柵極電阻的降低。

polycide 技術首選硅化鎢（WSi?）作為核心材料，主要源于其優異的熱穩定性 —— 在后續高溫工藝中，WSi?的阻值不會隨溫度變化而波動，確保器件性能的穩定性。盡管金屬硅化物與硅之間會發生相互擴散，但這種擴散反而能促進 WSi?與多晶硅形成更緊密的結合，不會對器件性能產生負面影響，這一特性進一步鞏固了 WSi?在 polycide 技術中的應用地位。

（三）詳細制備工藝

薄膜沉積：首先通過 LPCVD（低壓化學氣相沉積）工藝沉積多晶硅薄膜，作為柵極的基礎層；隨后繼續采用 LPCVD 工藝在多晶硅表面淀積 WSi?薄膜。該沉積過程的反應源氣體為 SiHCl?和 WF?，反應溫度控制在 500℃左右，最終形成的 WSi?薄膜厚度約為 1500?，化學反應方程式如下：7SiHCl? + 2WF? → 2WSi? + 3SiF? + 14HCl。

退火處理：剛沉積完成的 WSi?薄膜電阻率仍較高，需通過 RTP 退火工藝進行處理，使薄膜結晶質量優化，從而顯著降低其電阻率，滿足柵極的導電需求。

圖形化工藝：沉積并退火后的雙層薄膜需經過光刻和干法刻蝕形成最終的柵極結構?？涛g過程分為兩步：第一步采用 Cl?作為刻蝕氣體，去除上層的 WSi?薄膜；第二步采用 Cl?與 HBr 的混合氣體，刻蝕下層的多晶硅，確保柵極結構的精準成型。

自對準金屬硅化物（salicide）制備技術

（一）技術演進動因

當集成電路工藝特征尺寸進一步縮小至深亞微米以下時，新的技術挑戰隨之出現：晶體管源、漏有源區的串聯電阻隨尺寸縮小持續增大，同時互連接觸孔的尺寸同步減小，導致接觸電阻顯著上升，這兩大因素共同加劇了 RC 延時問題，嚴重制約芯片性能提升。

為同時降低有源區的串聯電阻和接觸電阻，產業界亟需一種能在有源區和柵區同時形成硅化物的技術。salicide 技術應運而生 —— 利用鈦（Ti）、鈷（Co）、鎳鉑合金（NiPt）等金屬的特性：這些金屬僅與直接接觸的有源區單晶硅和柵區多晶硅發生反應生成硅化物，而不與 SiO?等介質材料反應，使得硅化物能夠自動與源區、漏區和柵區對準，因此被稱為自對準金屬硅化物（self-aligned silicide, salicide）。

（二）技術核心優勢與基本流程

salicide 技術的核心優勢在于實現了 “一次工藝、雙區硅化”，在多晶硅柵表面和有源區單晶硅表面同時形成硅化物，既降低了柵極的方塊電阻，又減小了有源區的串聯電阻和接觸電阻，從設計上大幅優化了器件的導電路徑，有效降低 RC 延遲，提升芯片運行速度。此外，該技術還能增強金屬與硅的附著性，形成穩定的電接觸結構，提升器件的可靠性。

salicide 的基本制備流程可概括為 “沉積 - 退火 - 腐蝕” 三步：首先通過 PVD（物理氣相沉積）工藝在晶圓表面均勻淀積一層金屬（Ti、Co、NiPt 等）；接著進行兩次快速熱退火（RTA）工藝，使金屬與硅發生可控反應；最后通過濕法腐蝕去除未反應的多余金屬，最終在有源區和柵區表面獲得純凈的 salicide。根據所用金屬的不同，形成的自對準金屬硅化物分別為 TiSi?（鈦硅化物）、CoSi?（鈷硅化物）、NiPtSi?（鎳鉑硅化物）。

不同金屬硅化物的制備工藝詳解

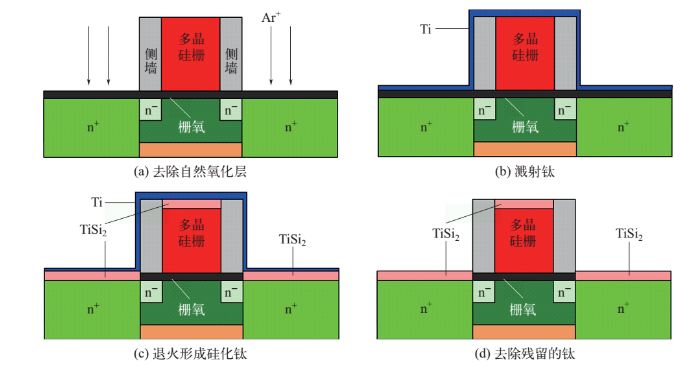

1. Ti 硅化物制備

Ti 硅化物是最早應用的 salicide 材料之一，其詳細制備流程及關鍵技術要點如下：

預處理：首先采用氨氣濺射的方式去除晶圓表面的自然氧化層，確保鈦與硅能直接接觸發生反應；隨后通過濺射工藝沉積 Ti 薄膜，部分工藝中還會在 Ti 薄膜表面再淀積一層 TiN 薄膜，其核心作用是防止 Ti 在后續退火過程中發生流動，避免硅化物厚度不均勻。

兩次 RTA 退火：第一次為低溫 RTA 退火，目的是初步形成硅化物；退火后通過濕法腐蝕去除未反應的 Ti 金屬；第二次為高溫 RTA 退火，使硅化物發生物相轉變 —— 低溫下形成的高阻態 Ti?Si（電阻率 60~65μΩ?cm），在 800℃左右的高溫下轉變?yōu)榈妥钁B(tài)的 TiSi?，電阻率可降至 10~15μΩ?cm，顯著提升導電性能。

工藝限制與問題：為何不直接采用一次高溫 RTA 退火？核心原因是高溫下硅會沿著 TiSi?的晶粒邊界快速擴散，可能在氧化硅介質層上方形成 TiSi?，而濕法腐蝕無法去除這部分硅化物，極易導致電路短路。此外，第二次高溫退火的溫度并非越高越好：當溫度過高時，TiSi?會出現團塊化現象，導致電阻急劇上升；且隨著器件線寬減小或 Ti 硅化物厚度降低，低阻相變臨界溫度 T?升高，團塊化臨界溫度 T?下降，可能出現 T?≥T?的情況，導致無法獲得低阻硅化物。同時，Ti 硅化物形成過程中，硅是主要擴散物，邊緣區域可參與反應的硅含量較少，導致邊緣硅化物厚度較薄、薄層電阻較大，且硅的擴散還可能引發氧化物表面硅化物橋接，增加短路風險。這些問題在 0.18μm 以下工藝中尤為嚴重，因此 Ti salicide 僅適用于 0.5~0.25μm 特征尺寸的集成電路。

2. Co 硅化物制備

為解決 Ti 硅化物在小線寬工藝中的局限性，鈷（Co）成為新一代 salicide 材料的核心選擇，適用于 0.18μm~65nm 工藝節點，其技術優勢及制備流程如下：

核心優勢：Co 硅化物對線寬的控制精度優于 Ti 硅化物，且低溫下 Co 是主要擴散物（鈷向硅中的擴散速率大于硅向鈷中的擴散速率），Co 會主動擴散至硅界面發生反應，從根源上避免了 Ti 硅化物的橋接現象；同時，Co 硅化物的熱穩定性和電學性能更適配深亞微米工藝的需求。

物相轉變特性：Co 與硅的反應具有明確的溫度依賴性：第一次 RTA 退火溫度控制在 300~550℃時，形成高阻態的 Co?Si；當溫度超過 550℃，Co?Si 開始轉化為中間相 CoSi；在 700℃及以上溫度下，最終形成低阻態的 CoSi?，其電阻率遠低于 Co?Si 和 CoSi，能滿足器件低電阻需求。

詳細制備流程：

① 自然氧化層清洗：采用專用化學溶液徹底去除晶圓表面的自然氧化層，確保后續淀積的 Co 能與襯底單晶硅和多晶硅直接接觸，為硅化物的形成創造條件；

② 金屬膜沉積：通過 PVD 工藝濺射一層厚度約 100? 的 Co 膜，隨后在其表面再濺射一層厚度約 250? 的 TiN 膜，TiN 膜的核心作用是防止 Co 在退火過程中流動，保證硅化物厚度均勻性；

③ 第一次 RTA：在 550℃、氙氣保護環境下進行快速熱退火，使 Co 與硅發生化學反應，生成高阻態的 Co?Si；

④ 未反應金屬去除：采用濕法刻蝕工藝，將表面未反應的 TiN 膜和 Co 金屬徹底去除，僅保留與硅反應生成的 Co?Si；

⑤ 第二次 RTA：在 800℃左右、氙氣保護環境下進行第二次快速熱退火，使 Co?Si 完全轉變?yōu)榈妥钁B(tài)的 CoSi?，完成導電性能的優化；

⑥ 保護層淀積：通過 PECVD 工藝，利用 SiH?、N?O、He 作為反應氣源，在 400℃溫度下淀積一層厚度約 300? 的 SiON 薄膜。該薄膜的核心作用是阻擋后續 BPSG（硼磷硅玻璃）層中的硼（B）、磷（P）雜質向襯底擴散，避免雜質污染導致器件閾值電壓漂移等性能問題。

3. NiPt 硅化物制備

當集成電路工藝特征尺寸進入 65nm 以下節點后，Co 硅化物也面臨新的挑戰，鎳鉑合金（NiPt）硅化物憑借更優異的適配性成為主流選擇，其技術背景、特性及制備要點如下：

技術研發背景：65nm 以下工藝中，雜質在 salicide 中的擴散速度顯著加快，多晶硅中的摻雜雜質容易擴散到硅化物中，并進一步 “流竄” 至器件其他區域，導致多晶硅因雜質流失產生嚴重的空乏效應；對于 CMOS 器件，還會引發 n 型雜質與 p 型雜質的相互污染，造成 MOS 管閾值電壓異常變化，影響器件性能穩定性。此外，純鎳（Ni）形成的硅化物存在明顯缺陷：Ni 是主要擴散物，會導致 NiSi 深入硅襯底，引發 “硅化鎳侵蝕襯底” 現象，造成器件短路和漏電問題。

材料改進與特性：為解決上述問題，產業界采用 NiPt 合金靶材（其中鉑含量占 5%~10%）替代純 Ni 靶材，最終形成 NiPtSi?硅化物。Pt 的加入能有效抑制雜質擴散，減輕多晶硅空乏效應和 CMOS 器件雜質污染問題；同時，Pt 可顯著改善 NiSi 的熱穩定性，抑制其向襯底的侵蝕，降低短路和漏電風險。

制備工藝要點：NiPt 硅化物的制備同樣采用兩次退火工藝：首先在低溫下進行第一次 RTA 退火，NiPt 合金與硅反應形成 NiPtSi；隨著退火溫度升高，NiPtSi 進一步反應生成 NiPtSi?；當溫度高于 400℃時，NiPtSi?形成穩定的物相結構，其電阻率低、熱穩定性好，能滿足 65nm 以下工藝對低電阻、高可靠性的嚴苛要求。

自對準硅化物阻擋層（SAB）技術

（一）技術應用場景

在集成電路設計中，并非所有區域都需要低電阻的硅化物 —— 例如高阻值電阻器件、ESD（靜電釋放）保護器件等，需要通過高阻抗區域?qū)崿F(xiàn)特定的電學功能，這與 salicide 技術降低電阻的核心目標形成矛盾。因此，需要一種能精準 “屏蔽” 特定區域、阻止硅化物形成的技術，自對準硅化物阻擋層（self-aligned block, SAB）技術應運而生。通過 SAB 技術形成的非硅化物區域（non-salicide），可用于制備高阻抗有源區電阻、高阻抗多晶硅電阻和高性能 ESD 器件，滿足電路設計的多樣化需求。

（二）核心原理與材料選擇

SAB 技術的核心原理基于硅化物形成的特性：金屬僅與多晶硅和單晶硅發生反應，而不與介質材料反應。因此，在進行 salicide 工藝前，通過淀積一層介質層覆蓋需要保留高阻抗的 non-salicide 區域，可物理阻擋金屬與硅的接觸，從而阻止硅化物的生成；而未被介質層覆蓋的區域，仍能正常進行 salicide 制備，實現 “選擇性硅化”。

SAB 技術常用的介質材料包括富硅氧化物（silicon-rich oxide, SRO）、SiO?、SiON、Si?N?，這些材料均具有良好的介質特性和工藝兼容性，可通過 PECVD 工藝實現高質量淀積，具體氣源選擇如下：

SRO：氣源為 SiH?、O?和 Ar，核心控制參數是 SiH?與 O?的比率，需大于常規 SiO?制備時的比率，以保證材料中硅的富含量；也可采用 Si?H?、TEOS 替代 SiH?，用 N?O 替代 O?；

SiON：氣源為 SiH?、N?O 和 Ar，通過調整各氣源流量，可精準控制材料的氮氧比例，優化介質性能；

Si?N?：氣源為 SiH?、NH?和 Ar，淀積過程中需控制反應溫度和壓力，確保薄膜的致密性和穩定性。

（三）詳細工藝步驟

SAB 技術需在傳統 CMOS 工藝中增加一道獨立的工藝流程，具體步驟如下：

SAB 薄膜淀積：采用 PECVD 工藝在晶圓表面均勻淀積一層 SAB 介質薄膜（可根據需求選擇 SRO、SiO?、SiON 或 Si?N?），薄膜厚度需根據后續工藝需求精準控制，確保能有效阻擋金屬與硅的接觸；

SAB 光刻：通過光刻工藝在 SAB 薄膜上定義 non-salicide 區域的圖形，即通過光刻膠覆蓋需要保留 SAB 介質層的區域，暴露需要去除 SAB 介質層的區域（后續將形成 salicide）；

SAB 刻蝕：采用干法刻蝕與濕法刻蝕相結合的混合刻蝕工藝。首先通過干法刻蝕快速去除大部分暴露的 SAB 介質層，提高刻蝕效率；隨后進行濕法刻蝕，對刻蝕表面進行精細化處理 —— 若僅采用干法刻蝕，容易因刻蝕損傷導致下方硅襯底受損，進而使后續形成的 salicide 阻值偏高，濕法刻蝕可有效修復刻蝕損傷，保證硅襯底表面質量；

殘留膠去除：刻蝕完成后，通過專用清洗工藝去除晶圓表面的光刻膠殘留，最終形成清晰的 SAB 圖案結構 ——non-salicide 區域被 SAB 介質層覆蓋，salicide 區域的硅表面暴露，為后續 salicide 工藝做好準備。
