該AMC1035是一款精密三角積分（ΔΣ）調制器，采用3.0V至5.5V單電源供電，外部提供的時鐘信號范圍為9 MHz至21 MHz。在曼徹斯特模式下，指定的時鐘范圍為 9 MHz 至 11 MHz。該器件的差分±1V輸入結構針對工業應用中典型的高噪聲環境進行了優化。
選擇要進行曼徹斯特編碼的AMC1035的輸出比特流，以防止接收設備的建立和保持時間要求考慮，并減少整體電路布局工作。當與數字濾波器（例如集成在 TMS320F28004x、TMS320F2807x 或 TMS320F2837x 微控制器系列中）一起使用以抽取輸出比特流時，該器件可以在 82 kSPS 的數據速率下實現 16 位分辨率和 87 dB 的動態范圍。
*附件：amc1035.pdf

AMC1035的內部基準源支持比例電路架構，以最大限度地減少電源電壓變化和溫度漂移對測量精度的負面影響。

該AMC1035還可用于通過數字隔離器和隔離電源進行交流電源線電壓檢測。

特性

• 針對電壓和溫度傳感優化的 Delta-Sigma 調制器：
  • ±1V 輸入電壓范圍
  • 高差分輸入電阻：1.6 GΩ（典型值）
  • 集成 2.5V、±5mA 基準電壓源，用于比例測量
• 優異的直流性能：
  • 失調誤差：±0.5 mV（最大值）
  • 失調漂移：±6 μV/°C（最大值）
  • 增益誤差：±0.25%（最大值）
  • 增益漂移：±45 ppm/°C（最大值）
  • 比例增益漂移：±15 ppm/°C（最大值）
• 可選曼徹斯特編碼或未編碼比特流輸出
• 在擴展的工業溫度范圍內完全額定：–40°C 至 +125°C

參數

方框圖

AMC1035 是德州儀器推出的高精度 ΔΣ 調制器，核心優勢為雙極性輸入、高輸入阻抗與低溫漂特性，集成 2.5V 參考源與曼徹斯特編碼功能，適用于工業場景中的電壓與溫度傳感，如電機驅動、光伏逆變器、不間斷電源等。

一、核心產品特性與參數

1. 輸入與精度

• 輸入范圍：差分雙極性 ±1V（削波前 ±1.25V），共模輸入電壓范圍寬（-2V~VDD），適配高噪聲工業環境。
• 精度表現優異：偏移誤差最大 ±0.5mV，偏移溫漂最大 ±6μV/°C；增益誤差最大 ±0.25%，增益溫漂最大 ±45ppm/°C，比率增益溫漂低至 ±15ppm/°C，16 位分辨率無丟失碼。

2. 信號與參考源

• 交流性能：信噪比（SNR）典型值 87dB，總諧波失真（THD）低至 - 87dB，無雜散動態范圍（SFDR）達 87dB，動態范圍 87dB（82kSPS 數據率）。
• 集成 2.5V 參考源，輸出電流 ±5mA，負載調節 0.35mV/mA，溫漂最大 ±50ppm/°C，支持比率測量架構，降低電源波動與溫漂對精度的影響。

3. 時鐘與輸出

• 時鐘輸入：9MHz21MHz（曼徹斯特模式 9MHz11MHz），需外部持續提供時鐘信號，啟動穩定時間 0.25ms。
• 輸出支持曼徹斯特編碼（MCE 引腳使能）與非編碼比特流，DOUT 引腳隨 CLKIN 上升沿更新，適配不同接收端時序需求。

4. 電源與環境

• 電源配置：單電源 3.0V~5.5V 供電，功耗 5.2mA（3.3V、MCE=0）~8.3mA（5.5V、MCE=0），節能特性突出。
• 工作溫度范圍 - 40°C~+125°C，采用 8 引腳 SOIC 封裝（4.9mm×3.9mm），焊球材質 NIPDAU，符合 RoHS 標準，MSL 等級 1（260°C 峰值回流無限制）。

二、關鍵功能與優勢

1. 高阻抗與抗干擾

• 差分輸入阻抗典型值 1.6GΩ，單端輸入阻抗 0.1GΩ，輸入偏置電流 ±3nA，適配電阻分壓式高壓 sensing 場景，減少信號衰減。
• 共模抑制比（CMRR）直流時達 - 104dB，0.1Hz~50kHz 時達 - 88dB，電源抑制比（PSRR）直流時達 - 90dB，抗干擾能力強。

2. 靈活輸出與保護

• 曼徹斯特編碼功能可避免接收端時序約束，簡化布線，編碼后比特流無直流分量，支持時鐘恢復。
• 具備故障安全輸出：輸入超共模范圍時 DOUT 保持高電平；輸入超 ±1.25V 時輸出削波，每 128 個時鐘周期輸出 1 個相反電平以指示器件正常工作。

3. 參考源與負載適配

• 參考源輸出（REFOUT）可驅動≤1nF 容性負載，≥1nF 時需串聯限流電阻（如 1nF 串聯 33Ω），避免振蕩。

三、典型應用場景

1. 核心應用領域

• 電壓傳感：直流母線電壓、電機輸出相電壓檢測，通過電阻分壓將高壓轉換至 ±1V 范圍后輸入。
• 溫度傳感：IGBT 模塊溫度檢測，搭配 PTC/NTC 傳感器，利用比率測量架構抵消溫漂影響。

2. 典型應用電路

• 工業電壓傳感 ：通過三組電阻分壓網絡（如 ±690V 交流相電壓對應 3.48MΩ×2+10kΩ 分壓），將高壓轉換為 AMC1035 可接收的 ±1V 信號，配合數字隔離器（如 ISO7721）與隔離電源，實現高壓域與控制域隔離。

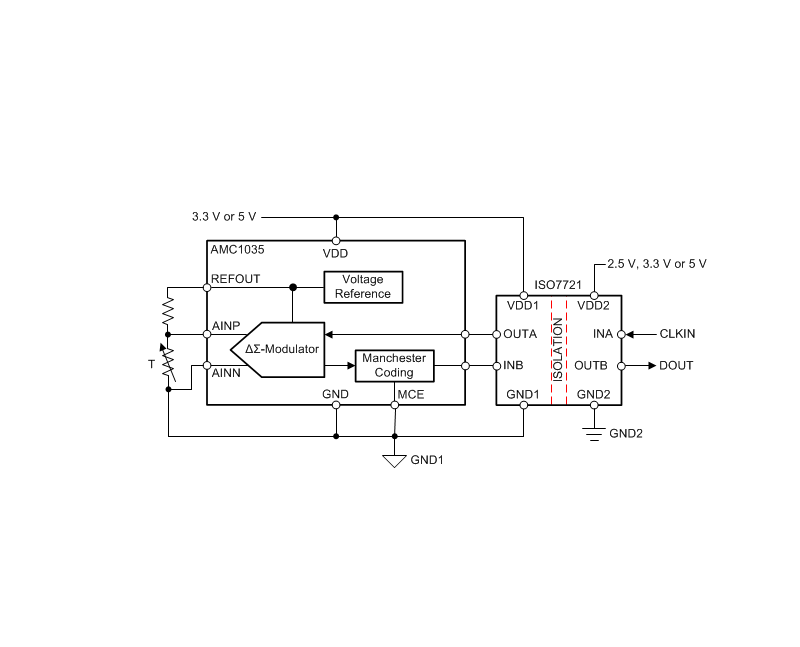

• IGBT 溫度傳感 ：利用 AMC1035 高輸入阻抗特性，直接連接 IGBT 模塊內置溫度傳感器，通過集成參考源實現比率測量，降低溫漂誤差。

四、設計與使用建議

1. 電源與濾波

• 電源引腳（VDD）就近放置 0.1μF 陶瓷去耦電容與 1μF~10μF 大容量電容，減少電源噪聲干擾。
• 模擬輸入建議添加 RC 抗混疊濾波器，AINP 與 AINN 布線對稱，縮短走線長度，避免電磁干擾。

2. 隔離與時鐘

• 高壓場景需采用 galvanic 隔離（如 ISOW7821 隔離器 + 集成電源），避免高壓擊穿與信號干擾。
• 多器件同步時，通過時鐘緩沖器（如 CDCLVC1106）分配 CLKIN 信號，保證時鐘同步性。

3. 注意事項

• 模擬輸入不可懸空，否則可能超出共模范圍，導致器件輸出故障安全比特流。
• 曼徹斯特模式下時鐘頻率限制為 9MHz~11MHz，需嚴格遵循頻率范圍要求。
