DAC53608和DAC43608 （DACx3608） 分別是低功耗、8通道、電壓輸出、10位或8位數模轉換器（DAC）。DACx3608 在 1.8 V 至 5.5 V 的寬電源范圍內采用單調設計。DACx3608 使用外部基準電壓源，可提供 1.8 V 至 5.5 V 的滿量程輸出電壓范圍，同時每個通道消耗 0.1 mA 靜態電流。DACx3608 還包括每通道、用戶可編程、掉電寄存器。這些寄存器有助于DAC輸出緩沖器在斷電至10K狀態下啟動，并保持該狀態，直到向這些輸出緩沖器發出上電命令。
*附件：dac43608.pdf

低靜態電流、寬電源范圍和每通道掉電選項使 DACx3608 成為低功耗、電池供電系統的理想選擇。

設備通過 I 進行通信^2^C^TM的^接口。這些設備支持 I^2^C^TM的^標準模式 （100 kbps）、快速模式 （400 kbps） 和 Fast+ 模式 （1 Mbps）。這些器件還具有負載 DAC （LDAC） 引腳，允許同時更新 DAC。

DACx3608 采用小型 3 mm × 3 mm 16 引腳 WQFN 封裝。這些器件在–40°C至+125°C的擴展工業溫度范圍內完全額定。

特性

• ±1-LSB INL 和 DNL
• 工作范圍廣
  • 電源：1.8 V 至 5.5 V
  • 溫度范圍：–40°C 至 125°C
• 我^2^C^TM的^串行接口
  • 標準、快速和快速+模式
  • 2.4V，VIH 帶 V DD = 5.5 伏
• LDAC接口用于同步輸出更新的引腳
• 極低功耗：1.8 V 時為 0.1 mA/通道
• 低功耗啟動模式：輸出斷電至 10K 狀態
• 小包裝
  • 16 引腳 WQFN（3 mm × 3 mm）

參數

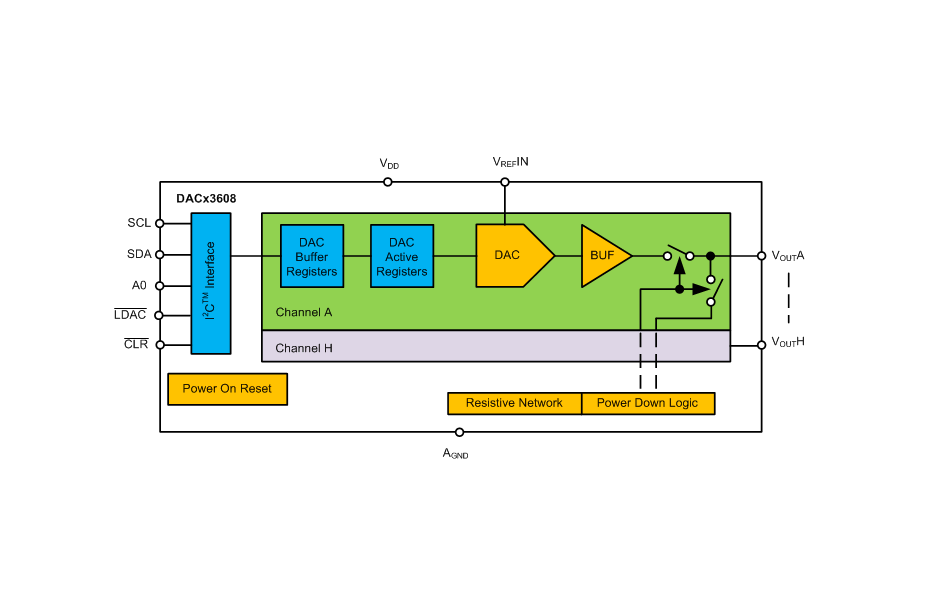

方框圖

DACx3608 系列（含 10 位 DAC53608 與 8 位 DAC43608）是德州儀器推出的低功耗八通道電壓輸出數模轉換器（DAC），核心優勢是小尺寸、寬工作范圍及多通道同步更新功能，專為低功耗、空間受限的工業與消費電子場景設計。

一、核心參數與性能特性

1. 分辨率與精度 ：DAC53608 為 10 位分辨率，DAC43608 為 8 位分辨率；INL 和 DNL 均為 ±1 LSB，偏移誤差溫度系數 ±0.0003 % FSR/°C，增益誤差溫度系數 ±0.0004 % FSR/°C，精度穩定。
2. 輸出與驅動 ：輸出電壓范圍 0 V 至 VDD（1.8 V-5.5 V），滿量程輸出由外部參考電壓決定；輸出緩沖器支持軌到軌輸出，直流輸出阻抗 0.25 Ω，可提供最高 50 mA 短路電流（VDD=5.5 V 時）。
3. 功耗與工作條件 ：1.8 V 供電時每通道功耗僅 0.1 mA，全通道掉電模式功耗 50 μA；工作溫度范圍 - 40°C 至 125°C，支持寬電壓供電（1.8 V-5.5 V），無需特定電源時序。
4. 接口與控制 ：支持 I2C 接口（標準模式 100 kbps、快速模式 400 kbps、快速 + 模式 1 Mbps）；具備 LDAC 引腳實現多通道同步更新，CLR 引腳可異步清零輸出；支持廣播地址功能，便于多芯片同步控制。
5. 動態性能 ：輸出建立時間 10 μs（ settling to 10% FSR），壓擺率 0.6 V/μs；輸出噪聲低（0.1 Hz-10 Hz 帶寬下 40 μVpp），電源抑制比（AC）-71 dB，通道間串?dāng)_小。

二、應用場景

適用于可編程電源、可編程窗口比較器、顯示面板 VCOM 偏置、多功能打印機激光驅動、數碼相機自動對焦鏡頭、ATM 機、條碼閱讀器、網絡攝像頭及投影儀等場景。

三、封裝與訂購信息

• 采用 3mm×3mm 16 引腳 WQFN 封裝，帶裸露熱焊盤。
• 量產型號包括大卷帶（3000 片 / 卷）和小卷帶（250 片 / 卷）包裝，符合 RoHS 標準，引腳鍍層為 NIPDAU。
• MSL 等級 1，峰值回流溫度 260°C，工作溫度 - 40°C 至 125°C，適應嚴苛環境。

四、設計與支持建議

1. 硬件設計要點 ：VDD 引腳就近放置 0.1 μF 去耦電容，優化電源穩定性；外部參考電壓需匹配供電范圍（1.8 V-VDD），參考引腳建議添加濾波電容；I2C 總線 SDA/SCL 引腳需外接上拉電阻。
2. 布局規范 ：分離模擬輸出與數字信號線，避免串?dāng)_；熱焊盤焊接至地平面，提升散熱性能；多通道應用時，確保 LDAC 信號布線等長，保證同步更新精度。
