ADC3660器件是一款低噪聲、超低功耗、16位、65MSPS雙通道、高速模數轉換器（ADC）。該器件專為低功耗而設計，可提供–159 dBFS/Hz的噪聲頻譜密度，并具有出色的線性度和動態范圍。該ADC3660提供出色的直流精度，以及IF采樣支持，使該器件成為各種應用的絕佳選擇。ADC在65 MSPS時僅消耗71 mW/ch，并且功耗在較低的采樣率下可以很好地?cái)U(kuò)展。在旁路模式（高達 31 MSPS）下，輸出數據在 1 或 2 個時鐘周期后可用。
*附件：adc3660.pdf

該ADC3660使用串行CMOS（SCMOS）接口輸出數據，從而最大限度地減少數字互連的數量。該設備支持雙車道、單車道和半車道選項。串行化CMOS接口支持250 Mbps的輸出速率，在復抽取后轉換為15 MSPS（2線）至3.75 MSPS（0.5線）輸出速率。因此，ADC3660可以使用內部抽取濾波器在“過采樣+抽取”模式下運行，以提高動態范圍并放松外部抗鋸齒濾波器。

該器件采用 40 引腳 WQFN 封裝（5 mm × 5 mm），支持 –40 至 +105?C 的擴展工業溫度范圍。

特性

• 雙通道
• 16位65 MSPS ADC（最大輸出速率 = 31 Msps）
• 本底噪聲：–159 dBFS/Hz
• 超低功耗：65 MSPS 時為 71 mW/ch
• 16 位，無遺漏代碼
• INL：±2 LSB;DNL：±0.2 LSB
• 參考：外部或內部
• 輸入帶寬：900 MHz （3 dB）
• 工業溫度范圍：–40°C 至 +105°C
• 片內數字下變頻器
  • 抽取 2、4、8、16、32
  • 32 位 NCO
• 串行 CMOS 接口
• 1.8V 單電源
• 小尺寸：40-WQFN（5 mm × 5 mm）封裝
• 光譜性能（f 在 = 5 MHz）：
  • 信噪比：81.9 dBFS
  • SFDR：88 dBc HD2、HD3
  • SFDR：102 dBFS 最差雜散

參數

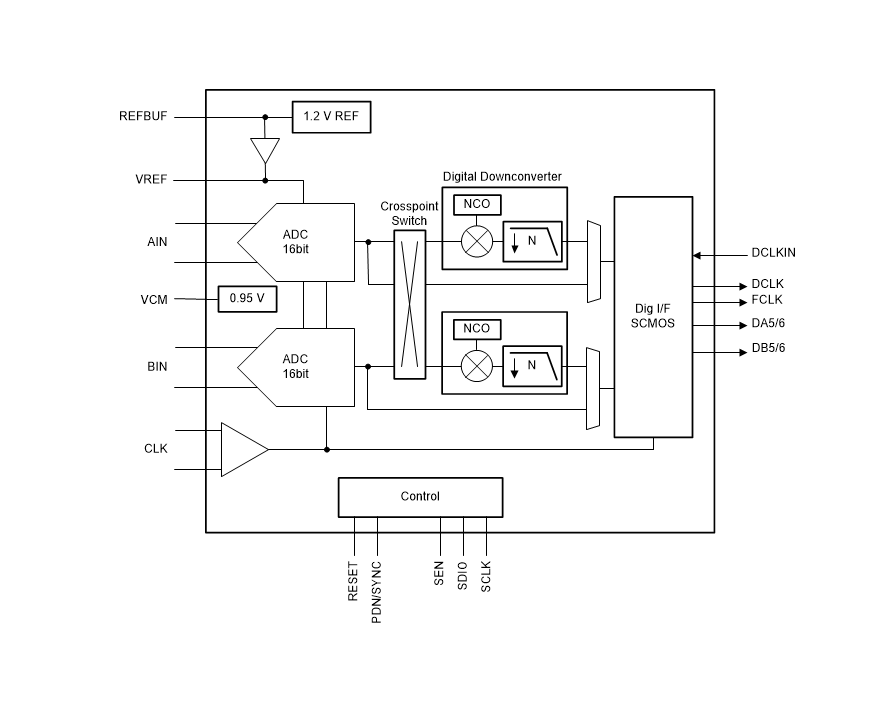

方框圖

ADC3660 是德州儀器推出的一款 16 位、采樣率 0.5 至 65 MSPS 的雙通道高速模數轉換器（ADC），核心優勢為低噪聲、超低功耗及出色的線性度與動態范圍，適用于多種高頻信號采集場景。

核心參數與特性

1. 關鍵性能：噪聲基底低至 - 159 dBFS/Hz，單通道功耗僅 71 mW（65 MSPS 時），無丟失碼；INL±2 LSB、DNL±0.2 LSB，DC 精度優異。
2. 信號處理：支持 2、4、8、16、32 倍抽取的片上數字下變頻器（DDC），配備 32 位數控振蕩器（NCO），可提升動態范圍并簡化外部抗混疊濾波設計。
3. 接口與供電：采用串行 CMOS（SCMOS）接口，支持 2 線、1 線、半線模式，輸出速率最高 250 Mbps；單 1.8V 供電，兼容內部或外部參考電壓（外部 1.6V 或 1.2V）。
4. 環境適應性：輸入帶寬 900 MHz，工作溫度范圍 - 40°C 至 + 105°C，采用 5mm×5mm 40 引腳 WQFN 封裝，占用空間小。

功能模塊詳解

• 模擬輸入：支持差分輸入（AC/DC 耦合），共模電壓 0.95V，輸入阻抗 8 kΩ，配備自動調零功能以優化 1/f 噪聲。
• 時鐘輸入：兼容差分或單端時鐘，單端模式可降低功耗，時鐘抖動會直接影響 SNR 性能，建議使用低抖動時鐘源。
• 數字接口：輸出格式支持 14-20 位分辨率調整，可配置二進制補碼或偏移二進制格式，支持測試模式（如斜坡、自定義圖案）用于接口驗證。
• 功耗控制：提供全局?jǐn)嚯娂胺帜K斷電選項，斷電模式下可平衡功耗與喚醒時間，喚醒時間低至 1.7 ms（外部參考時）。

應用場景

適用于數據采集（DAQ）、電機診斷與監控、電能質量分析儀、聲納、雷達、國防無線電、無線通信、實驗室儀器及光譜儀等場景，尤其適配需要高頻信號采集且對功耗敏感的設備。

設計要點

1. 電源設計：建議采用 “開關穩壓器 + LDO” 或優化的開關穩壓器方案，AVDD 與 IOVDD 分開供電，減少數字噪聲耦合。
2. 布局規范：模擬信號與時鐘軌跡需短且匹配，采用差分布線；參考電壓引腳需就近放置旁路電容，電源與地采用平面設計。
3. 初始化：上電后需通過硬件或軟件復位加載默認配置，校準過程約需 200,000 個時鐘周期，之后可通過 SPI 接口配置寄存器。
