一、項目背景

華中某航空配套企業 2025 年啟動“活塞環自動化精加線”改造，主體設備如下：

· 歐姆龍 NJ501-1500 運動控制器 + 4 臺 R88D-KN15H-ECT 伺服驅動器，采用EtherCAT協議，完成車削、磨槽、倒角三道 C0.002 mm 級工序;

· 羅克韋爾 1756-L81E ControlLogix PLC，帶 8 槽 I/O，采用 EtherNet/IP 協議，負責上下料機器人、視覺檢測與 MES 接口。

由于兩條網絡時鐘機制、幀格式完全不同，若強行用“PLC 插運動模塊”或“伺服改 E/IP”方式，不僅成本高，還會犧牲歐姆龍伺服 1 ms 周期優勢。最終用戶選擇“遠創智控 YC-EIP-ECT協議轉換網關”，讓網關同時做 EtherCAT 從站與 EtherNet/IP 從站，實現“零主站矛盾、低延時映射”。

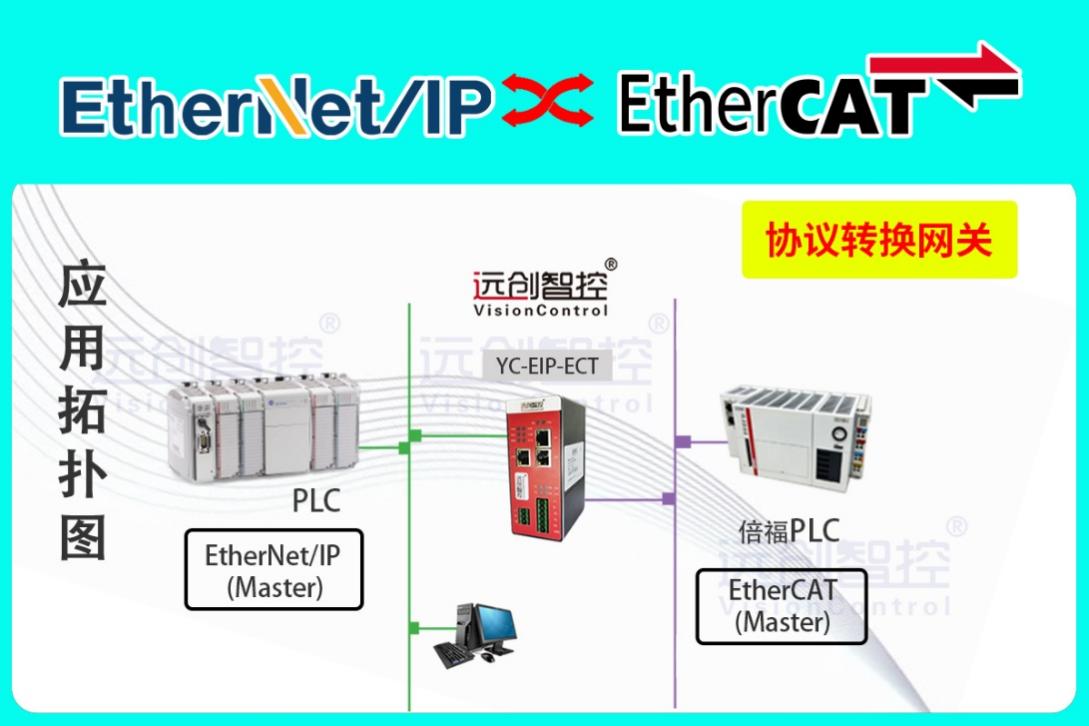

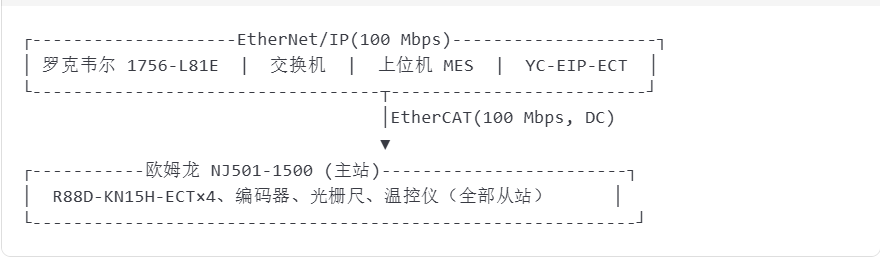

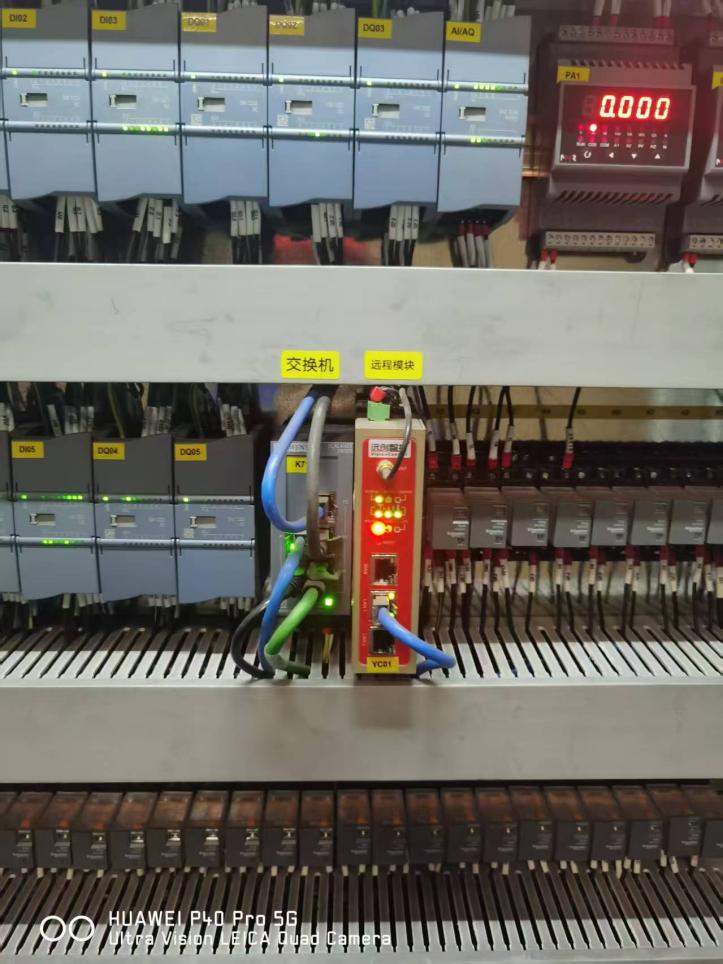

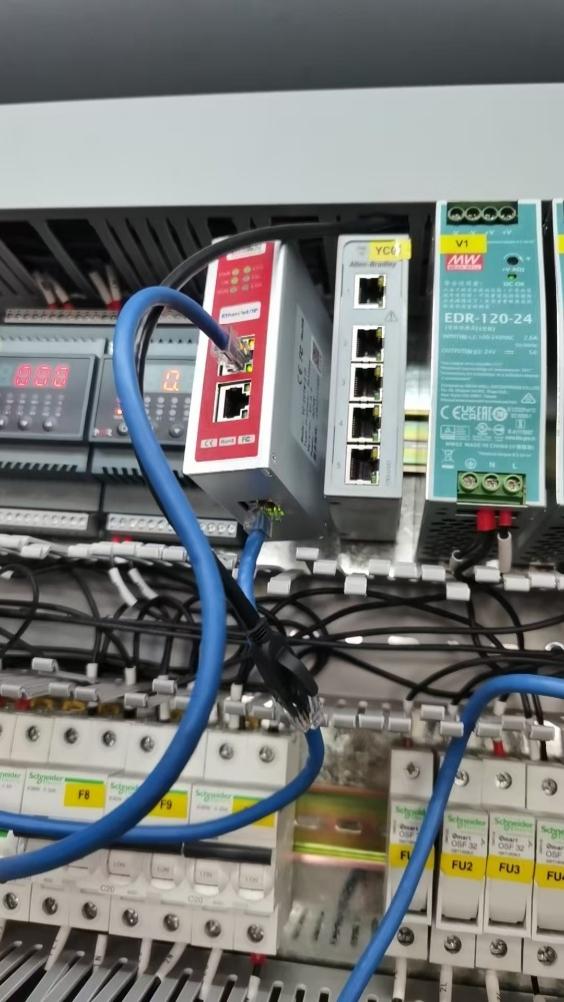

二、網絡拓?fù)渑c設備清單

關鍵硬件型號：

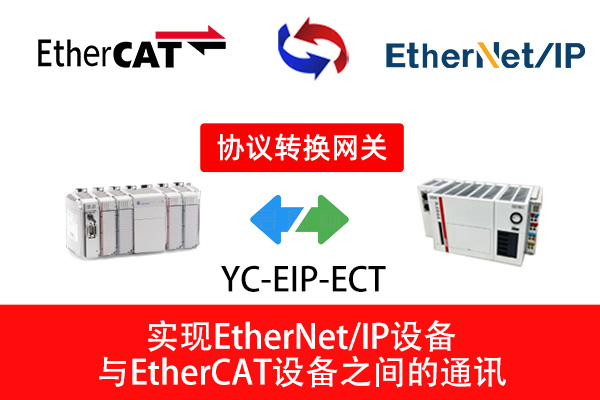

1. 遠創智控協議網關：YC-EIP-ECT工業智能網關

· (24 VDC，3.5 W，-25~55 ℃)

· 羅克韋爾 PLC：1756-L81E + 1756-EN2T 以太網模塊

· 歐姆龍運動控制器：NJ501-1500(內置 EtherCAT 口)

· 伺服驅動器：R88D-KN15H-ECT(支持分布式時鐘 DC)

三、網關功能與數據映射

1. 角色：EtherCAT 側為“從站”，EtherNet/IP 側亦為“從站”，兩端各支持最大 500 Byte I/O。

2. 延時指標：實測 250 μs(E/IP 請求→E/CAT 輸出)，滿足伺服 1 ms 周期。

3. 映射策略：

· EtherNet → EtherCAT：ControlLogix 將“主軸轉速、進給倍率、夾緊壓力”共 32 Byte 寫入網關 E/IP Assembly 100;網關實時轉 PDO 0x1600，歐姆龍主站直接讀到，周期≤1 ms。

· EtherCAT → EtherNet：伺服狀態字、實際位置、扭矩、報警碼共 64 Byte 映射到網關 E/IP Assembly 101;ControlLogix 通過 CIP 周期性讀取，更新 HMI 與 MES。

四、軟件配置步驟

1. 歐姆龍 Sysmac Studio

a) 導入 YC-EIP-ECT工業級協議轉換網關的ESI文件，拖拽到EtherCAT總線，設站點號 5，DC 模式 2 500 μs;

b) 在“軸設置”里新建虛軸 GateWay_Axis，把 0x6040/0x6041 關聯到 PDO;

c) 編程：MC_MoveVelocity 等指令直接引用虛軸，即可把速度給定寫給網關。

2. 羅克韋爾 Studio 5000

a) 安裝網關 EDS，新建 Module，選“Generic Ethernet Module”，Instance 100/101，RPI 4 ms;

b) 創建 Controller Tags Gateway_In(64 Byte)、Gateway_Out(32 Byte)，與 MES 數據庫標簽綁定;

c) 在 Task 里調用 COP 指令，把 Gateway_In 拷貝到結構體，實現報警自動停機。

3. YC-EIP-ECT 上位機插件

· 打開“遠創智控配置工具”，核對兩側數據長度一致;

· 勾選“Enable Distributed Clock”，點擊“Auto-Mapping”，下載后重啟;

· 診斷頁觀察兩網口報文計數，Error 幀為 0 即正常。

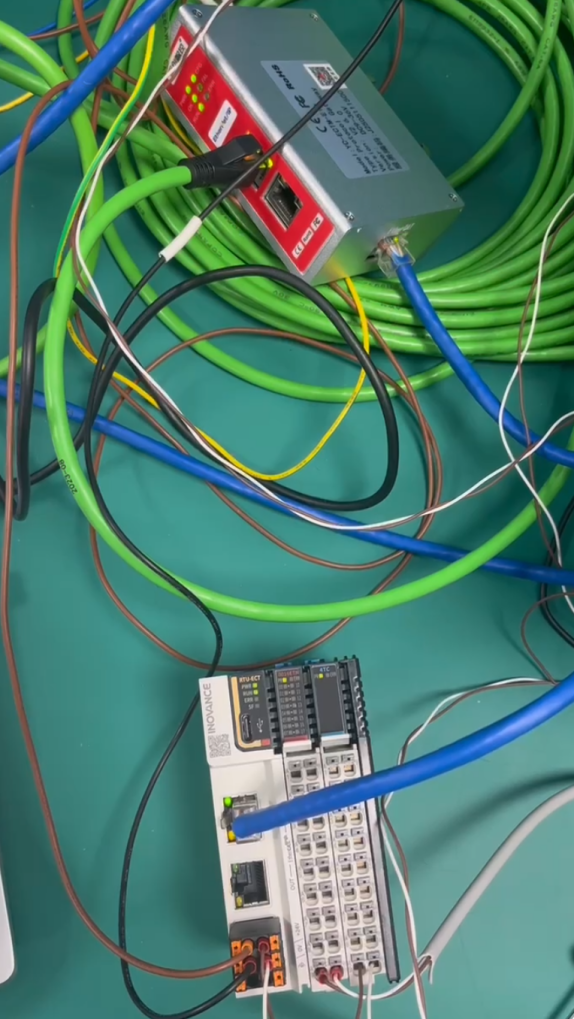

五、調試要點與問題解決

1. 同步抖動

現象：伺服偶發 0.01 mm 過切。

原因：EtherCAT 主站周期 1 ms，但 E/IP 側 RPI 默認 10 ms，造成速度給定更新不勻。

措施：把 ControlLogix RPI 改為 2 ms，并在網關內開“緩存插補”，抖動降至 <1 μm。

2. 網絡負載

現象：視覺相機觸發時，E/IP 偶發 1 次超時。

原因：相機與 PLC 同交換機，突發 10 MB 圖像包。

措施：交換機劃分 VLAN，相機走 1 Gbps 獨立上行;同時在網關使能“QoS Priority 6”，此后無丟包。

3. 接地共模干擾

現象：加工鋁件時，網關 E/CAT 指示燈閃紅。

原因：主軸變頻器共模干擾串入網線。

措施：改用屏蔽 CAT6a 接地夾;網關 24 VDC 供電串共模扼流圈，故障消除。

六、結論

遠創智控 YC-EIP-ECT協議轉換網關在“兩端都是從站”的創新架構下，無需改動原有程序主站，即可把歐姆龍 EtherCAT 伺服無縫搬進羅克韋爾 EtherNet/IP 產線。本案例證明，其 500 Byte 雙向映射、250 μs 級轉發延時、分布式時鐘同步等性能，完全勝任航空級零件的高精、高效加工場景，為多協議混合產線提供了可復制、低風險的“即插即換”范本。
