福祿克BT500系列讓蓄電池測試穩如磐石

“儀器讀數怎么一直在跳？”——這是許多蓄電池維護人員在測試內阻時常遇到的困擾。

當實際內阻在3mΩ左右，儀器讀數卻在2.8-4mΩ之間波動時，別急著責怪儀器。90%的情況下，這并非是儀器故障，而是蓄電池內部紋波電壓過高所致。

今天小福就帶大家認識一下紋波，以及如何抑制紋波的產生

1紋波：蓄電池的“隱形殺手”

紋波是電池直流系統中的交流分量，頻率較高。往往是由 UPS 中的整流器、逆變器中的 IGBT 以及負載的諧波倒灌造成的。在蓄電池使用過程中，內阻不斷增大，會導致產生更高的分壓，使紋波更加明顯。

危害不容小覷：

加速電池老化：過高的紋波相當于對電池進行快速不間斷的充放電，從而減少電池的循環次數，降低電池壽命。（通常鉛酸電池的循環壽命是 200-500 次）

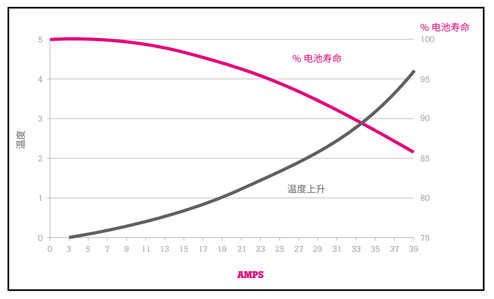

引發溫升隱患：紋波電流可能造成電池內部溫度升高和能量損耗，溫度轉換率約為：4.6 W/m2/°C。這不僅增加了機房的熱量，也容易在極端情況下產生熱失控造成著火等安全隱患。

2行業標準：紋波電壓必須 <0.5% 的直流電壓

例如，當一節 12V 的電池上出現 20kHz， 100mV 的交流電壓紋波時，就可能導致內阻測試結果不穩定。

3福祿克解決方案：精準識別 + 有效抑制

福祿克 BT520/BT521 系列蓄電池內阻測試儀的應對策略：

雙重技術保障

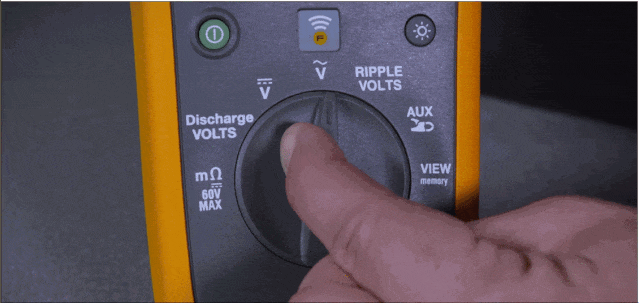

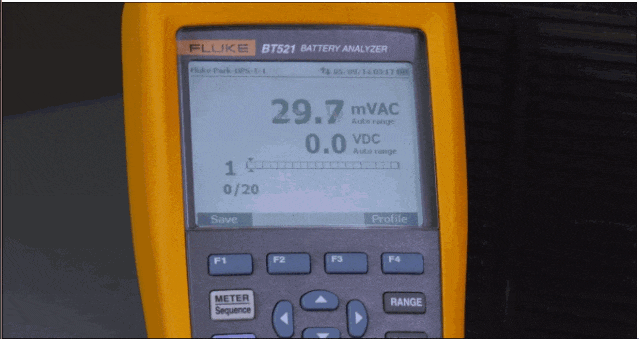

集成了紋波電壓測試功能，具備 20KHz 的高帶寬下的真有效值測試能力，精度更是達到 0.1mV。當發現內阻測試結果不穩定時，可先使用紋波電壓測試功能，確認是否存在過高的紋波電壓。

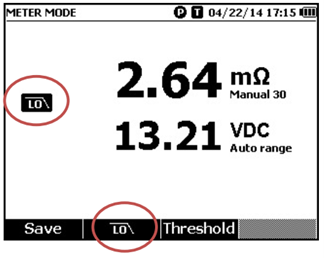

Fluke500 系列除了電路本身的抗干擾設計以外，還特別設計了數字濾波器，可以在紋波較大的情況下開啟使用。

4專業維護指南

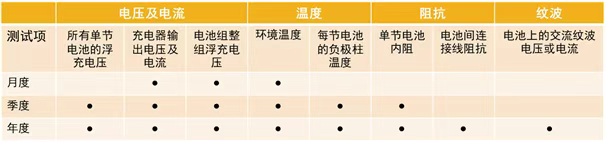

美國電氣和電子工程師協會推薦的IEEE Std 1188- 2005 蓄電池維護標準中建議用戶每年測試一次電池紋波：

福祿克 BT520/521 專家級蓄電池維護工具

全面覆蓋內阻、電壓、極柱溫度、紋波電壓等蓄電池運維測試功能

序列模式可記錄并對比整組電池均值，設置閾值自動顯示問題電池

標配3種長度表筆，最長可達73厘米專攻狹窄空間

PC軟件可進行數據分析及報告生成，量化維護數據
