Vishay VCNL4200接近與環境光傳感器將940nm紅外發射器 (IRED)、環境光傳感器 (ALS) 以及高靈敏度長距離（長達1.5m）接近傳感器 (PS) 相結合。借助CMOS工藝，VCNL4200傳感器在單個芯片中集成了光電二極管、放大器以及模數轉換電路。 該傳感器設有16位高分辨率ALS，具有出色的檢測能力以及豐富的選項，可滿足大多數應用的需求。ALS和PS功能通過I2C接口協議的簡單命令格式實現。

Vishay VCNL4200接近與環境光傳感器具有單獨的可編程高和低閾值中斷選項，可實現節能目的。通過該器件的持久性功能，可防止環境光噪聲導致錯誤判斷接近傳感。通過Filtron技術，該傳感器可提供極其接近真實人眼的環境光譜靈敏度響應。 其應用范圍包括盥洗室器具接近檢測、機器人和玩具領域的碰撞檢測，以及停車場/車庫的停車位空位管理等。

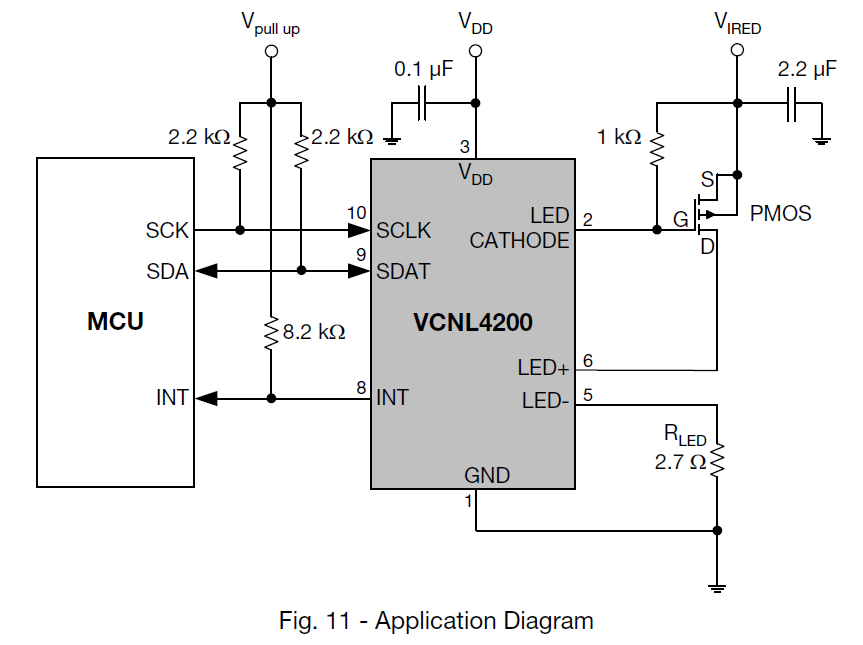

應用框圖

特性

尺寸：8.0mm x 3.0mm x 1.8mm 表面貼裝封裝類型

2.5V至3.6V工作電壓

（-40°C到+85°C）的溫度補償

車間壽命：168小時，MSL 3，符合J-STD-020標準

以并聯方式操作ALS和PS

采用Filtron技術有效消除背景光

支持低透射比（暗色）透鏡設計

低功耗I2C（兼容SMBus）接口

輸出類型：I2C總線 (ALS/PS)

集成模塊：紅外發射器 (IRED)，環境光傳感器 (ALS)，近傳感器 (PS)，信號調理IC

接近探測功能：智能背景光消除，抑制紅光 (940nm IRED)，接近探測距離達到1.5m，可減少PS響應時間的智能持久性機制

中斷：ALS 和 PS 的可編程中斷功能，具有上閾值和下閾值，可調節余輝時間，防止錯誤觸發ALS和PS

環境光功能：熒光閃爍抑制，可選擇的最大檢測范圍 (197/393/786/1573) 勒克斯，最大靈敏度為0.003勒克斯/階，光譜接近真實人眼反應

應用領域

機器人和玩具領域的碰撞檢測

可激活打印機、復印機和家用電器中顯示器的存在檢測

停車場/車庫的停車位空位管理

辦公室、走廊和公共建筑中的接近傳感和照明控制

盥洗室器具接近檢測
