今天這篇文章，我們來聊一個最近幾年很火的技術——以太彩光。

在如今這個數字時代，我們時刻都離不開網絡。在家里，有光纖寬帶。在戶外，有移動蜂窩通信。在公司、校園、醫院、廠區等場所，同樣也需要部署網絡，例如校園網、醫院網等。這些也被稱為園區網（Campus Network）。

眾所周知，隨著數字化轉型的不斷深入，業務場景對園區網的要求越來越高。

例如，在醫院，有很多的診室、檢查室、病房。除了辦公終端，還有大量的醫學設備。這些終端和設備必須進行聯網，才能及時傳輸包括檢查結果、醫學影像在內的海量數據。

再例如，在校園，有很多的教室、辦公室、實驗室、宿舍。這些場所需要傳輸海量的實驗數據、教學資料?，F(xiàn)在越來越流行的VR/AR沉浸式授課、遠程授課，也依賴于大帶寬、低時延的網絡。

最近這幾年，AI浪潮風起云涌，相關應用迅速普及。園區網面臨的壓力和挑戰，就更大了。

那么，怎樣才能更好地應對這些挑戰呢？

答案就是——推動園區網全光化。

█ 園區網全光化的技術路線

園區網最早誕生于上世紀八九十年代。在當時的信息化浪潮中，很多企業采用以太網（Ethernet）技術構建了早期的內部網絡，以此滿足基本的聯網需求。

進入21世紀后，園區規模持續擴大，數字場景不斷增多。盡管園區網采用了更高速率的以太網標準以提升帶寬，但仍然難以跟上需求的步伐，逐漸呈現出疲態。

那一時期，光通信的迅猛發展，給整個固網通信技術的演進帶來了新的選項。相比銅纜，光通信的帶寬更大、損耗更低、成本更低、傳輸距離更長、抗電磁干擾能力更強，優勢非常明顯。

將光通信引入園區網，概括來說，有3種技術方案：

第1種方案，是傳統以太網方案——繼續采用傳統以太網架構和設備，只是把網線換成光纖（設備上的網口模塊換成光模塊）。

這種方案，只能算是“修修補補”。它雖然提升了鏈路帶寬，但沒有解決架構和維護上的問題。傳統以太網采用的是“接入-匯聚-核心”三層架構。網絡規模越大，設備就越多，線纜也越多。配置過程復雜，安裝和布線工作量很大，容易出問題，排查也很困難。

第2種方案，是大家比較熟悉的PON方案，也是運營商家庭寬帶業務的主流方案。

PON方案采用點對多點（P2MP）架構，說白了，就是把一束光復制為多束光，連接多個用戶（如32/64/128個）。

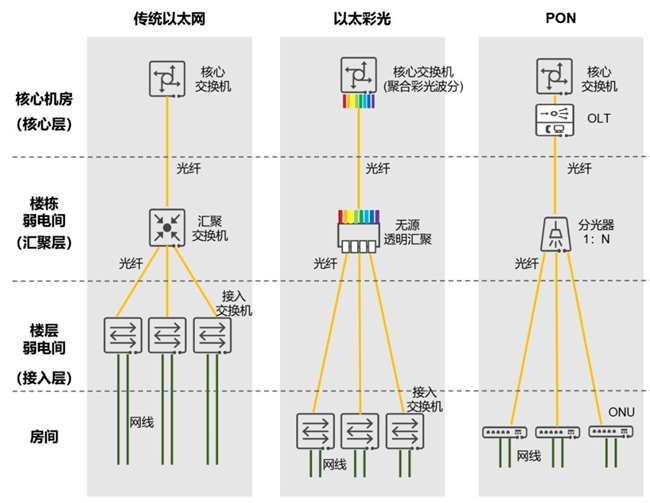

PON網絡架構

PON技術的下行通常是廣播模式，上行則是基于時分復用（TDM）的共享模式。它的最大特點是帶寬共享。在高并發、重負載場景下，每個用戶實際獲得的帶寬和延遲是不確定的。

在橫向流量處理、協議復雜度、兼容性、擴展性方面，PON方案也有一定的缺陷。

第3種，就是我們今天重點要介紹的以太彩光方案。

以太彩光，顧名思義，就是“以太+彩光”。它采用標準以太網體系，可以與現有網絡無縫融合。它在物理層使用了彩光WDM技術，但在數據鏈路層及以上完全是標準以太網。

換言之，以太彩光方案在集成了以太網協議及優勢的基礎上，充分融入了光通信的優勢，通過一根單芯光纖，即可實現從核心到多個接入點的直連架構。

以太彩光方案中，每個接入交換機分配一個獨立的、專屬的波長，接入交換機到匯聚交換機是獨享帶寬，不存在爭搶?zhuān)視r(shí)延也更低。

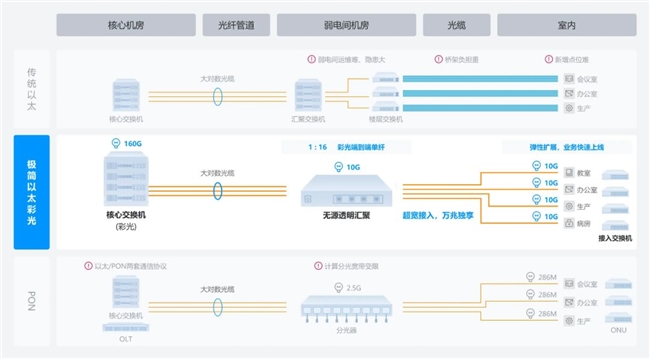

在維護性、擴展性、兼容性等各方面，以太彩光方案也比傳統以太網方案和PON方案更有優勢。

█ 以太彩光背后的黑科技

目前，業界在以太彩光方案上做得最好的廠商，是銳捷網絡。

早在2021年，銳捷率先創立了“以太全光網”架構，并推出了業內首個基于以太網的全光方案——極簡以太全光解決方案1.0。這些年，銳捷一直在對這個方案進行演進迭代，并將它運用到了眾多客戶的園區網建設中，贏得了客戶的認可和青睞。

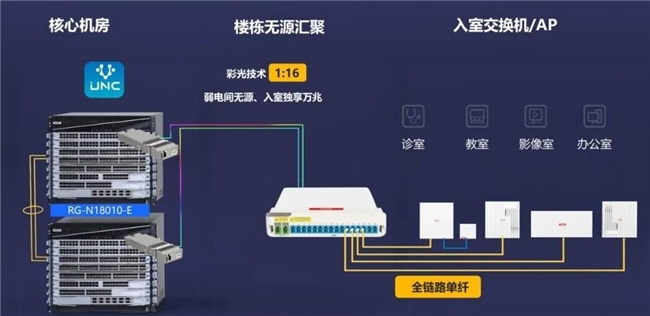

2025年5月，銳捷正式發布了“極簡以太彩光網絡解決方案4.0（以下簡稱：4.0方案）”。這個全新方案以“極簡”為核心理念，通過技術創新實現了網絡性能的指數級提升，同時大幅簡化了網絡結構與運維。

●方案的誕生背景

前面我們已經提到，在全行業數字化轉型以及AI浪潮的雙重壓力下，整個園區網絡的技術已經面臨很大的壓力和挑戰。在醫院、學校、廠區等各個場景，無論是在帶寬、時延和容量上，還是在可維護性、穩定性、可靠性上，都有更高的要求。

從帶寬來看，百兆已經過時，千兆正在普及，萬兆即將成為主流。從業務來看，新型業務層出不窮，單一端口需要承載的業務類型和流量模型日益復雜。園區網的收斂比和端口帶寬，必須全面升級，才能支撐企業的轉型需求，帶給用戶更好的體驗。

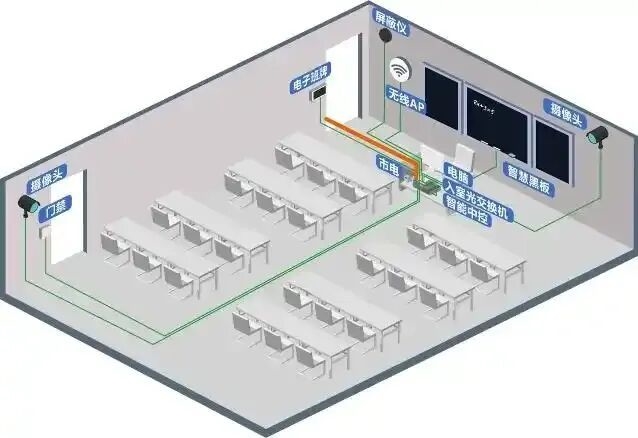

舉例來說，現在各所學校都在推動智慧教育。在一個教室里，可能有智慧黑板、教學終端、考試屏蔽儀、門禁、攝像頭、電子班牌等大量數字化終端，還要支持4K互動教學、VR實驗、云桌面等業務，并發帶寬需求輕松突破10G。

學校里類似的教室可能有數百間。這還不包括實驗室、圖書館、行政辦公室以及學生宿舍等其它大流量場所。

其次，就是密度問題。目前很多學校樓棟光纖僅有10多芯，遇到120間以上的房間需求，就需要面臨網絡層級增多、管理更加困難的問題。如果規模更大的話，核心設備也會相應增加，占用空間大且成本高。

所以，學校的園區網，既要支撐龐大的接入端口數量（1000+），也要確保端口帶寬滿足需求（10Gbps+）。

“4.0方案”的設計，緊密?chē)@了這兩個關鍵需求。方案有兩個標志性的指標，分別是——“1:16高密度彩光”與“單模單芯160G”。

●1:16高密度彩光

“1:16高密度彩光”，是指一個核心交換機的彩光端口，通過一根光纖和無源分光設備，即可同時接入16臺遠端的萬兆彩光接入交換機，實現1:16的超高收斂比。

傳統方案中，每個接入交換機需要一對光纖（也就是2根）?！?.0方案”，減少為1根。對于大型園區或樓宇改造項目，可以明顯減少布線成本和工期。

大家需要注意，ITU-T G.694.2定義的標準CWDM（粗波分復用）波長陣列最多只有18個波長，實際商用中常為16波。

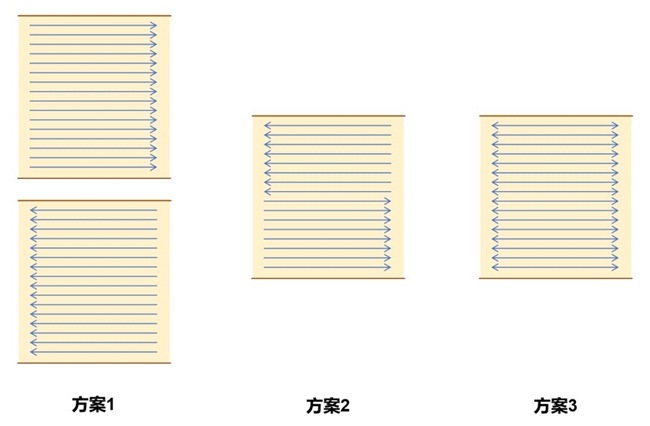

傳統上（下圖方案1），想要實現雙向通信，要么使用兩根光纖，一收一發，單向16波，雙向32波。

要么，采用單纖雙向（BiDi）技術，在一根光纖上使用兩個不同波長分別承載上下行信號（下圖方案2），就變成一根光纖16波，8波收8波發。單纖可用的信道數減半。

銳捷方案（上圖方案3）的核心突破在于，在單根光纖上，利用同一個波長實現雙向通信。這意味著16個CWDM波長可以承載16路獨立的全雙工信道。這在業界尚屬首次。

1:16的超高收斂比，帶來的優勢是非常明顯的。

首先，它使得整個組網中，能夠承載的接入數量大幅增加了。

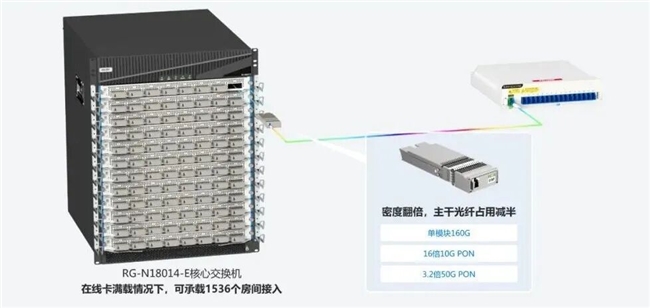

以銳捷RG-N18014-E核心交換機為例，在線卡滿載的情況下，一個設備就可以承載1536個房間的接入（設備有96個端口，每個端口16個接入，96×16=1536），足以滿足絕大部分學校、醫院、企業的需求。

其次，更高的收斂比，意味著更少的光纖數量。

剛才已經提到，單根光纖承載16路全雙工信道，使得端口密度直接翻倍，主干光纖占用減半。對于大型園區或樓宇改造項目，可節省巨額的布線成本和工期，尤其是在光纖管道資源緊張的老舊建筑中，價值更為凸顯。光纖減少后，布線會更加靈活，美觀度也會提升。

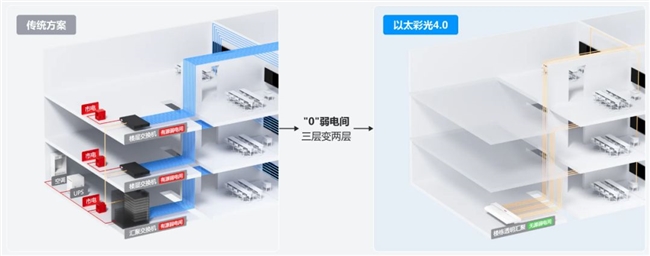

第三，更高的收斂比，帶來核心設備與機房空間節省。在滿足同樣數量接入點的情況下，網絡中心所需的核心交換機數量、板卡數量和物理端口數量都大幅減少。這直接帶來了機柜空間、設備功耗和制冷需求的大幅降低。

第四，1:16的高密度聚合，極大地簡化了網絡拓?fù)洹?/strong>更少的核心設備、更少的機柜空間、無源免運維的弱電間，這些都意味著管理節點、故障點以及運維工作量的大幅減少了，降低了管理的復雜度。
