說起可編程直流電源相信大家都不陌生，可編程直流電源被廣泛的應用于各個行業：軍工研究所，光伏微電網，汽車電子，激光器，動力電池等等。目前我們ITECH最新IT6000系列源載回饋式一體機，電壓最高可達2250V功率可達1152kW為業界最高。

多數應用中，無論是模擬光伏IV曲線輸出，還是汽車電子擾動波形等復雜功能，都以正電壓輸出為主但其實負電壓供電也是非常常見的應用本文就直流電源如何實現負電壓輸出，及更復雜的正負電壓連續切換供電的應用提供參考方案。

案例1：正負反接到DUT兩端實現負電壓

通過正負極反接，實現負電壓供電是最直接的方式。如下圖，直流電源正電壓輸出是60V將電源輸出正極接DUT負極，電源輸出負極接DUT正極則變?yōu)?0V供電到DUT兩端。

案例2：共地的正負兩路供電

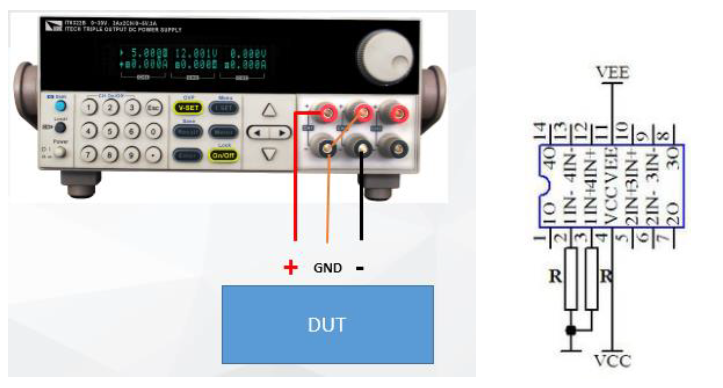

有一些待測物是兩路輸入，一路為正一路為負，且兩路輸入共地。則可采用以下接法，比如IT6322B產品經常用于雙電源運算放大器的供電。

案例3：連續切換式正負供電

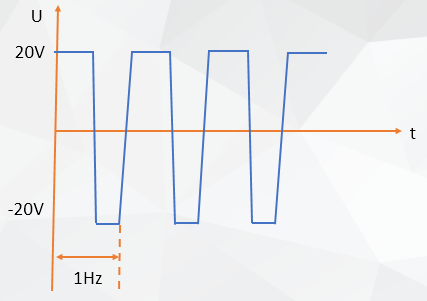

下圖是正負供電切換的示例圖。先為+20V供電，然后20V供電連續切換頻率為1Hz。若采用交流電源供電，交流電源的一般為45Hz~500Hz或者10Hz起，無法滿足1Hz需求，而直流電源更適用于低頻段的波形模擬。

但若采用案例1中的正負極反接方式，無法實現波形的連續切換若通過MOS管實現正負供電的自動切換，用戶還需為此開發一套外圍的硬件和控制電路，都不是最佳方案。

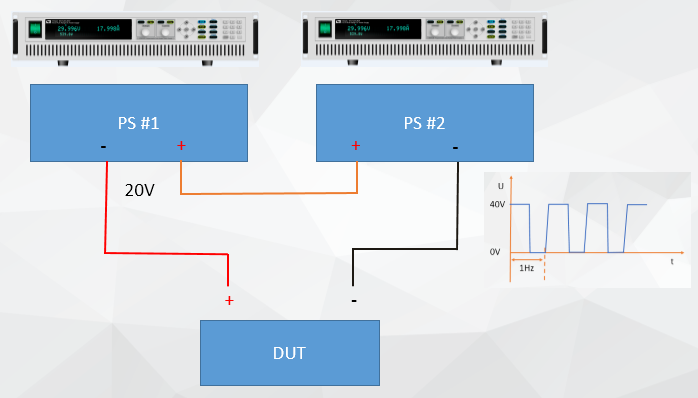

推薦方案：通過兩臺電源，兩端正極和正極連接，兩端的負極分別接DUT的正極和負極。其中1輸出恒定的20V，，#2電源通過list編輯0V和40V的1Hz的電壓波形。當#2處于0Vlevel時，則加載在DUT兩端的電壓為20V當#2輸出40V時，則加載在DUT兩端的電壓為+20V并實現連續的正負電壓切換。

一臺作為主輸出時，另外一臺相當于載，允許電流的倒灌，而普通電源不允許電流倒灌，因此以下方案需雙向（sourcesink電源才可滿足。

目前ITECH的雙向直流電源有IT6500C和IT6000C系列。

負電壓的應用非常廣泛電解電鍍行業，變壓器芯片供電及特殊海上能源收集器（用到案例3）等。ITECH的高性能系列直流可編程電源，功能豐富，應用領域輕松覆蓋常規及各類嚴苛和特殊的測試應用。
