8位DAC43508、10位DAC53508和12位DAC63508（DACx3508）是低功耗、8通道、電壓輸出、數模轉換器（DAC）。DACx3508 在 1.8V 至 5.5V 的寬電源范圍內設計為單調。DACx3508使用外部基準電壓源，可提供1.8V至5.5V的滿量程輸出電壓范圍，同時每通道消耗0.1mA靜態電流。DACx3508 還包括每通道、用戶可編程、掉電寄存器。這些寄存器有助于DAC輸出緩沖器在10kΩ-AGND掉電狀態下啟動，并保持該狀態，直到向這些輸出緩沖器發出上電命令。
*附件：dac53508.pdf

低靜態電流、寬電源范圍、八通道和每通道掉電選項使 DACx3508 成為高密度、低功耗、電池供電系統的絕佳選擇。

這些器件通過3線（只寫）串行外設接口（SPI）進行通信。這些器件還具有負載DAC（LDAC）和清除（CLR）輸入。

特性

• ±1LSB DNL
• 工作范圍廣：
  • 電源：1.8V 至 5.5V
  • 溫度范圍：–40°C 至 +125°C
• 3線串行外設接口（SPI）
  • VIH = 2.4V，用于 2.7V ≤ VDD ≤ 5.5V
  • VIH = （VDD – 0.3V） 用于 1.8V ≤ VDD ≤ 2.7V
• 用于同步輸出更新的 LDAC 引腳
• 極低功耗：1.8V 時 0.1mA/通道
• 低功耗啟動模式：輸出以 10kΩ 斷電至 AGND
• 微型封裝：3mm×3mm，16引腳WQFN

參數

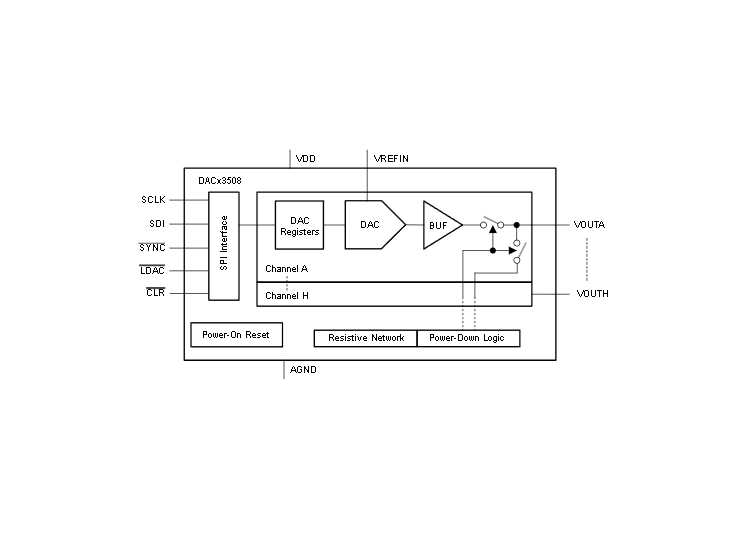

方框圖

DACx3508 系列（DAC43508/53508/63508）是德州儀器推出的八通道電壓輸出數模轉換器，核心優勢為低功耗、小尺寸與寬適配性，適用于高密度電池供電系統。

核心參數與特性

• 分辨率分級：DAC43508 為 8 位、DAC53508 為 10 位、DAC63508 為 12 位，均滿足 ±1LSB DNL 線性度。
• 工作條件：供電電壓 1.8V-5.5V，工作溫度 - 40°C 至 + 125°C，單通道靜態電流僅 0.1mA（1.8V 時）。
• 封裝與接口：采用 3mm×3mm 16 引腳 WQFN 封裝，配備三線 SPI 寫接口，支持 LDAC 同步更新和 CLR 異步置零功能。

關鍵功能設計

• 工作模式：支持正常模式與掉電模式，掉電時輸出通過 10kΩ 電阻接 AGND，全局掉電電流低至 50μA（1.8V）。
• 寄存器配置：包含設備配置寄存器（控制掉電）、狀態觸發寄存器（支持 1010b 軟件復位）、廣播寄存器（全局?jǐn)?shù)據更新）及 8 個通道數據寄存器。
• 信號特性：輸出電壓范圍 0V 至 VDD，電源抑制比（DC）0.25mV/V，輸出噪聲低（0.1Hz-10Hz 帶寬下 40μVpp），支持軌到軌輸出。

典型應用場景

• 可編程 LED 偏置：通過控制 MOSFET 電流，實現 0mA-20mA LED 電流調節，適配打印機、投影儀等設備。
• 可編程窗口比較器：監測電源總線電壓（支持 ±10% 閾值設置），適用于服務器、光模塊等電源監控場景。
• 其他場景：涵蓋 TV 顯示面板、虛擬現實設備、ATM 機、貨幣計數器等，可用于偏移校準、電源裕量調節等功能。

設計與使用建議

• 電源與布局：VDD 引腳需并聯 0.1μF 去耦電容，分離模擬與數字信號線，熱焊盤需連接 AGND 以優化散熱。
• 參考電壓：可外接 1.8V-VDD 范圍參考電壓，或直接將 VREFIN 與 VDD 相連簡化設計。
• 時序要求：SPI 通信需滿足 24 位數據幀格式，SDI 數據在 SCLK 下降沿采樣，不同供電電壓下需匹配對應時序參數。
