在智能家電領域，隨著智能化、低碳化時代到來，以及消費者對“精準控溫、節能省電、長期實用”等需求的持續提升，變頻冰箱作為能夠深度契合低碳環保趨勢、精準滿足食材保鮮需求，同時融合了動態控溫技術、低能耗運行模式與長效耐用設計的智能家電設備，已成為眾多家庭中的剛需產品。

而數字隔離器作為一種能在不同電氣回路間構建電氣隔離屏障的安規器件，不僅能有效阻斷電氣噪聲傳播路徑，避免干擾源侵入數字電路，保障信號傳輸純凈性；更能在確保電氣安全前提下，實現數字信號的單向/雙向穩定傳輸，是現代變頻冰箱實現“安、穩”運作的高效電氣隔離方案。

數字隔離器，高效的變頻冰箱電氣隔離方案

例如，華普微自主研發的數字隔離器就是一種具備微型無線射頻收發系統的高性能容耦隔離芯片，其高達250kV/us的共模瞬變抗擾度（CMTI）不僅能高效抑制高壓瞬變（dV/dt）干擾，還能確保數字信號精準、穩定的傳輸，是現代變頻冰箱電氣系統中的高性價比電氣隔離方案。

CMT812X（2通道）、CMT804X（4通道）與CMT826X（6通道）系列標準容耦隔離器采用的是穩健可靠的二氧化硅(SiO2)絕緣柵，不僅支持高達5 kV rms隔離電壓、8kV浪涌能力以及40年以上的預期使用壽命，還可顯著增強器件電磁兼容性（EMC），有效滿足系統級ESD、EFT、浪涌和輻射方面的合規要求。

此外，CMT812X（2通道）、CMT804X（4通道）與CMT826X（6通道）系列標準容耦隔離器還采用了先進的電路技術，能夠以較低的功耗實現高電磁抗擾度，并最大限度地減少由于高頻載波和I/O緩沖器切換引起的輻射。

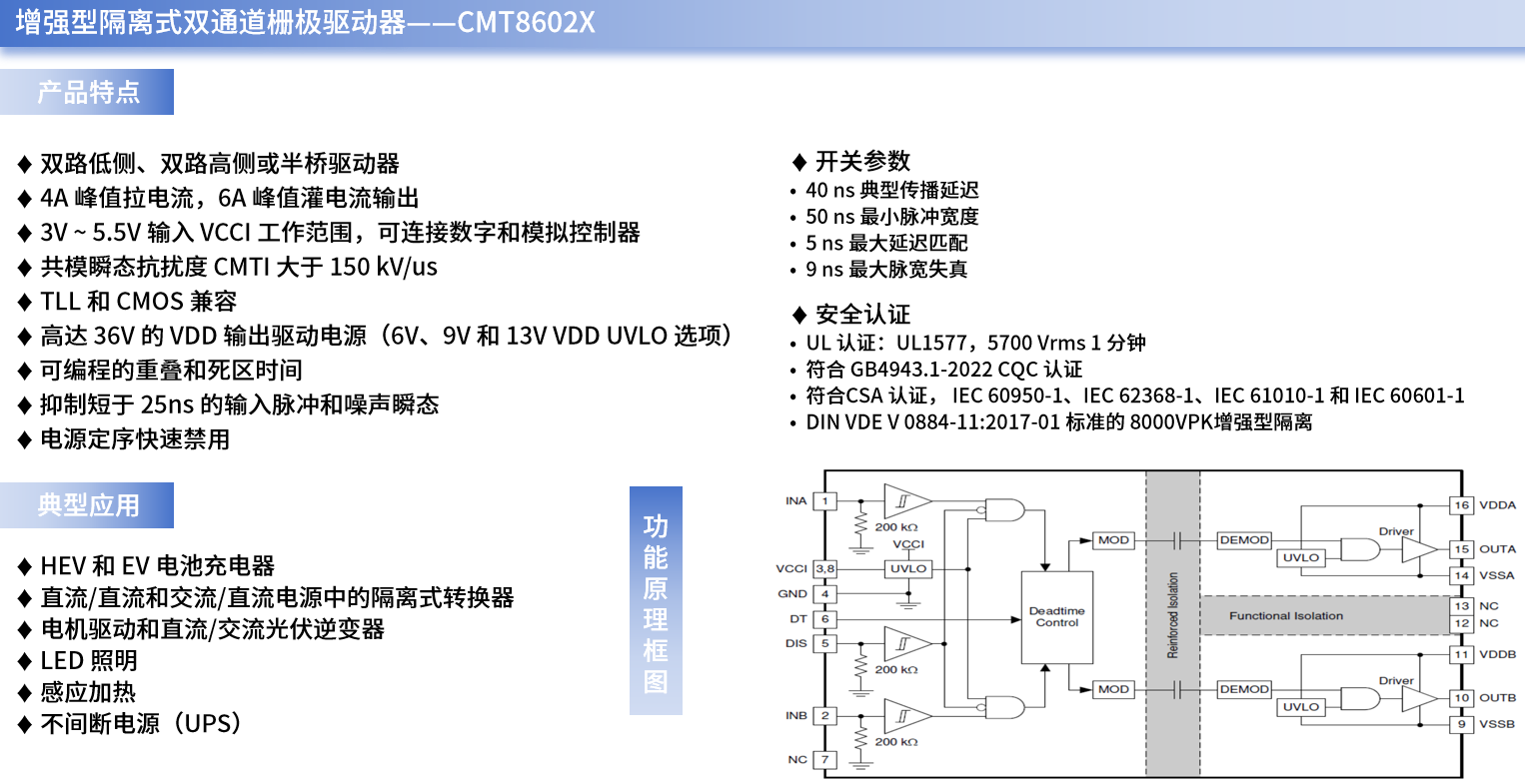

CMT8602X是一系列增強型的隔離式雙通道柵極驅動器，其4A的峰值拉電流和6A的峰值灌電流不僅可驅動高達5MHz的功率晶體管，還具有一流的傳播延遲和脈寬失真度。CMT8602X的輸入側通過一個5700V rms增強型隔離層與兩個輸出驅動器隔離，共模瞬態抗擾度（CMTI）的最小值為150 kV/μs。兩個二次側驅動器之間采用內部功能隔離，可支持高達1500VDC的工作電壓。

此外，CMT8602X具有許多功能，使其能夠與控制電路很好地集成并保護柵極，例如:電阻可編程死區(DT)控制，禁用引腳和輸入/輸出電源的欠壓鎖定(UVLO)。當輸入打開或輸入脈沖持續時間太短時，CMT8602X仍保持輸出低電平。驅動輸入是CMOS和TTL兼容的接口與數字和模擬電源控制器一樣。每個通道由其各自的輸入引腳（INA和INB）控制，允許對每個輸出進行完全獨立的控制。

數字隔離器，憑何守護變頻冰箱的“安、穩”運行

在變頻冰箱的實際電路架構中，數字隔離器并非單一器件獨立工作，而是深度融入內部核心控制與通信鏈路，將其隔離與抗干擾優勢轉化為冰箱系統的穩定性能。

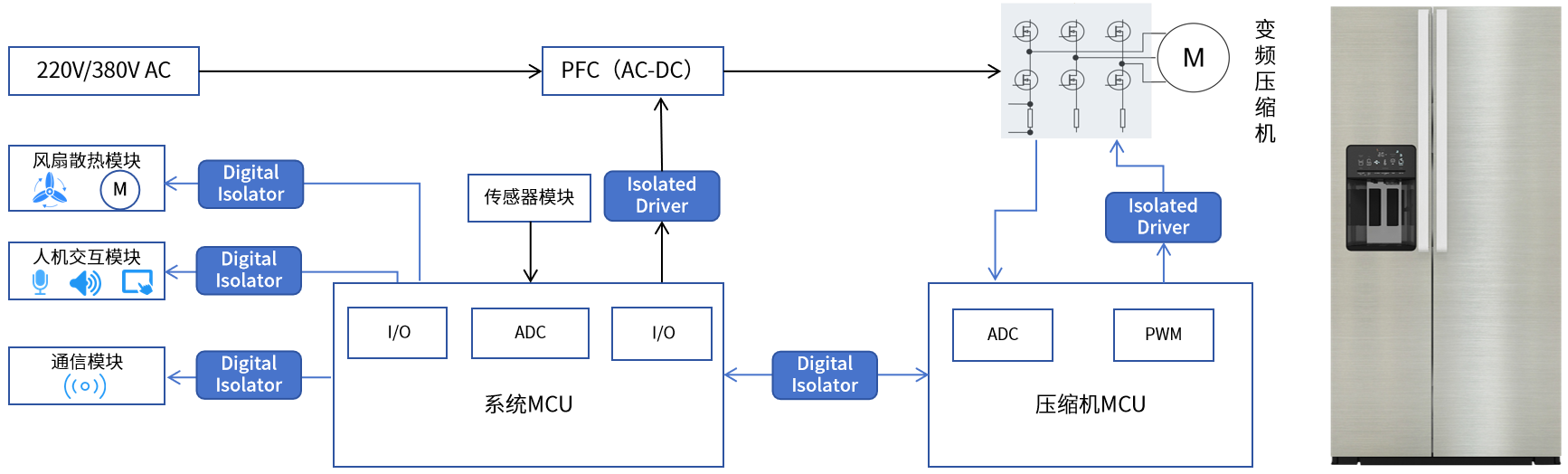

一種變頻冰箱的電氣隔離解決方案示意圖

如上圖所示，在一種變頻冰箱的電氣隔離解決方案中，標準數字隔離器被應用于系統MCU與通信模塊、人機交互模塊、風扇散熱模塊、壓縮機MCU之間時，可消除接地環路、阻斷噪聲（如功率開關器件產生的高頻噪聲）通過地線或信號線耦合到通信鏈路，確保數據通信的穩定性，實現多模塊安全、穩定地協同工作。

隔離式柵極驅動器被應用于系統MCU與PFC（AC-DC）、壓縮機MCU與變頻壓縮機之間時，可精準隔離低壓控制側與高壓功率側之間的電氣聯系，規避噪聲干擾，并有效放大控制信號以提供足夠驅動電流，確保高速信號的精準、穩定傳輸，進而保障變頻冰箱系統高效、可靠地運行。
