來源：CSDN技術社區；作者：云軒

一、開關電源調節頻率被限制的原因有哪些?

1、器件的限制

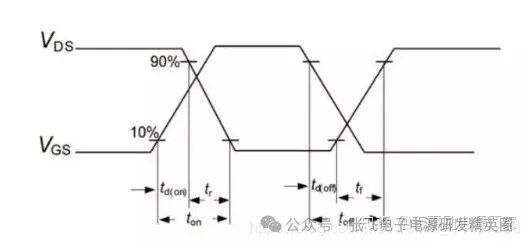

對于開關電源，在實際應用中，不是給個驅動就開，拿掉驅動就關掉，有接通延遲時間，上升時間，關斷延遲時間和下降時間tf。相應的波形為：

2、開關損耗

當然，隨著器件的進步，開關管開關速度會變得越來越快，特別是在低電壓和低功率應用中。僅考慮設備本身的開關速度，開關頻率可能會很高，但實際并沒有，有開關損耗的限制。

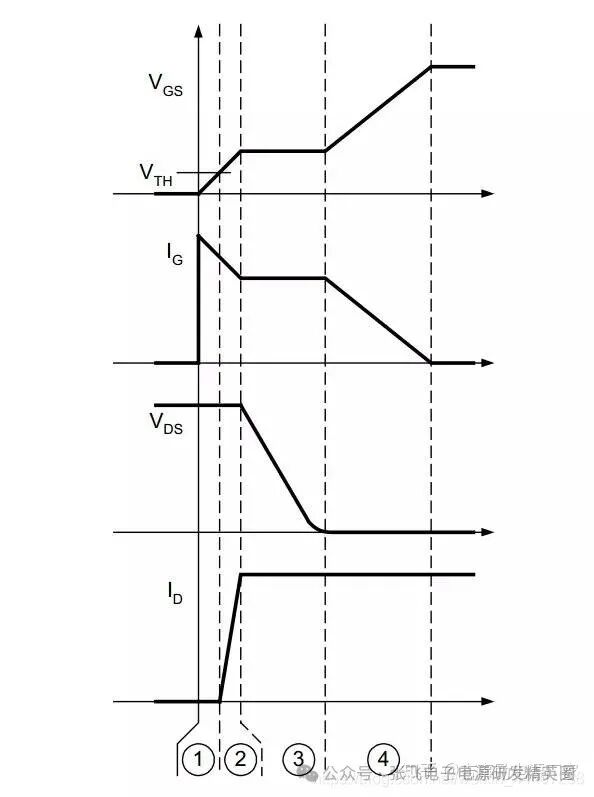

可以看出，每當開關管導通時，開關管DS的電壓(Vds)與流過開關管(Id)的電流之間就會有重疊時間，從而導致導通損耗和導通，關掉也是這個樣子。假設由開關管中的每個開關產生的能量損耗(以Esw表示)是確定的，則開關管中的開關功率損耗為Psw = Esw * fs。顯然，開關頻率越高，開關損耗越大。開關頻率為5M時的開關損耗是500K開關損耗的10倍，這對于注重效率的開關電源顯然是不可接受的。因此，開關損耗是限制開關頻率的第二個因素。

3、磁性元件損耗

繞組的趨膚效應和臨近效應。在變壓器的高頻運行中，影響更為嚴重。使得繞組的渦流損耗增加。開關頻率越高，繞組匝數越少。相應繞組的交流阻抗會更高，但是繞組的長度會更短。問題似乎沒有那么大。諧振半橋應用通常選擇200KHZ的頻率。因此，磁性成分的體積和損耗在更好的范圍內。

4、軟開關的困難

軟開關無疑是解決開關損耗的有效方法。關于軟交換的各種論文已經提出了許多令人眼花繚亂的軟開關方案。軟開關似乎可以解決所有問題。但是，實際的工程應用不同于理論分析。實際的工程目標是低成本，高效率和高可靠性。在實際工程中，需要添加大量輔助電路或非常精確的控制的軟開關方法不是很好。由于它是樂觀的，因此業界最常用的軟開關拓?fù)淙匀恢恍枰葡嗳珮蚝鸵恍┲C振拓?fù)?例如LLC)。關于提到的反激，但是即使有類似的解決方案，需要考慮以上一些問題，以確定它們是否適用于實際工程。

5、高頻引起的一系列問題

假設已經解決了上述問題，則必須解決一系列工程問題才能實現高頻。例如，在高頻下，電路的寄生參數通常會嚴重影響電源的性能，例如變壓器的一次側和二次側。寄生電容，變壓器漏感，PCB布線之間的寄生電感和寄生電容等)，如何通過在一系列電壓和電流波形中甚至是寄生參數引起振動和EMI問題來消除寄生參數的影響電路服務是所有要研究的問題。

6、EMI和干擾使PCB布局更加困難

EMI與開關頻率沒有線性關系。在某些開關頻率下，EMI濾波器的轉折頻率較高，但總體趨勢是，開關頻率越高，EMI體積越小。開關頻率越高，功率密度越高。在此階段真正阻礙功率密度提高的因素是散熱系統，電磁設計(包括EMI濾波器和變壓器)和功率集成技術。仔細選擇開關頻率，開關頻率對整個變速器的功率密度有很大影響，并且不同的設備和拓?fù)洌罴验_關頻率也是隨之變化的。

二、開關電源中，為什么頻率越高，電感越小？

先給出結論

事實上，不僅僅是電感，在開關電源里，對于任何儲能元件都有這樣的結論。

我們不妨先回想一下電感在在開關電源中的作用，一般情況下電感通常有兩個用處。

一個是濾波

一個是儲能

那么當電源的工作頻率上升之后，對它們的影響分別是什么呢？

對于電感來說，當它做儲能原件使用

在穩態條件下，作為儲能用的電感滿足伏秒平衡，開關管導通時間內（電流上升段）的伏秒乘積須與開關管關斷時間內（電流下降段）時的伏秒乘積在數值上相等。

伏秒平衡的原理比較繞口，我更習慣從能量上去理解：電源在開關管開通時間給電感充電的能量和電感在開關管關斷的時間釋放的能量相同。

也就是說在一定頻率下，一個開關周期內，儲能電感需要做兩件事，

1、接受能量 Wton

2、釋放能量 Wtoff

然后，Wton = Wtoff

理解這一步后，我們?cè)偻驴?/p>

那么如果提高開關頻率會發生什么變化呢？

答案很顯然：頻率升高后，電感在一個開關周期所需要存儲釋放的能量也就減小，因此不需要太大的電感值。（電感值越大，能儲存能量的能力也就越大）。

通俗的說法，可以理解，你在家用盆在水龍頭下接水。

剛開始1分鐘開一次水龍頭，1分鐘關一次水龍頭，每次能接一盆水。

現在提高水龍頭的開關頻率了，改成1秒開關一次水龍頭，你還需要再用盆去接嗎？

直接用杯子不就行了。

拿杯子換盆，這是什么概念？這就是節約硬件資源啊，節省成本啊。

對于用作濾波的電感來說

從理論上面解釋其實挺容易的，直接套經驗公式，紋波大小和頻率成反比，和電感成反比，因此，紋波要求不變，頻率增大，電感值相應可以減小?；蛘呖梢赃@樣理解，頻率增加，電流紋波個數增加，更加有利于濾波，因此電感值可以相應減小。

但是這個通俗的說法該怎么解釋，我還沒想好，先發上去，后續有什么好的想法再補充。
