一、項目背景與核心痛點

某化工原料生產車間需對反應釜壓力進行實時監測與閉環控制，車間以西門子 S7-1200 PLC 作為核心控制器（支持 Profinet協議），但新部署的壓力傳感器僅支持TCP/IP協議，導致三大通訊瓶頸：

協議壁壘導致數據斷層：PLC無法直接讀取傳感器數據，需人工抄錄壓力值并錄入監控系統，數據滯后嚴重，無法應對壓力突變時的緊急停機需求；

分散采集引發系統卡頓：多臺傳感器分布在不同網段，PLC 逐一輪詢導致CPU負載過高，其他控制邏輯響應遲緩；

故障定位困難影響生產：傳感器異常時無法實時報警，曾因壓力監測滯后導致反應釜超壓停機，造成原料浪費與產線停滯。

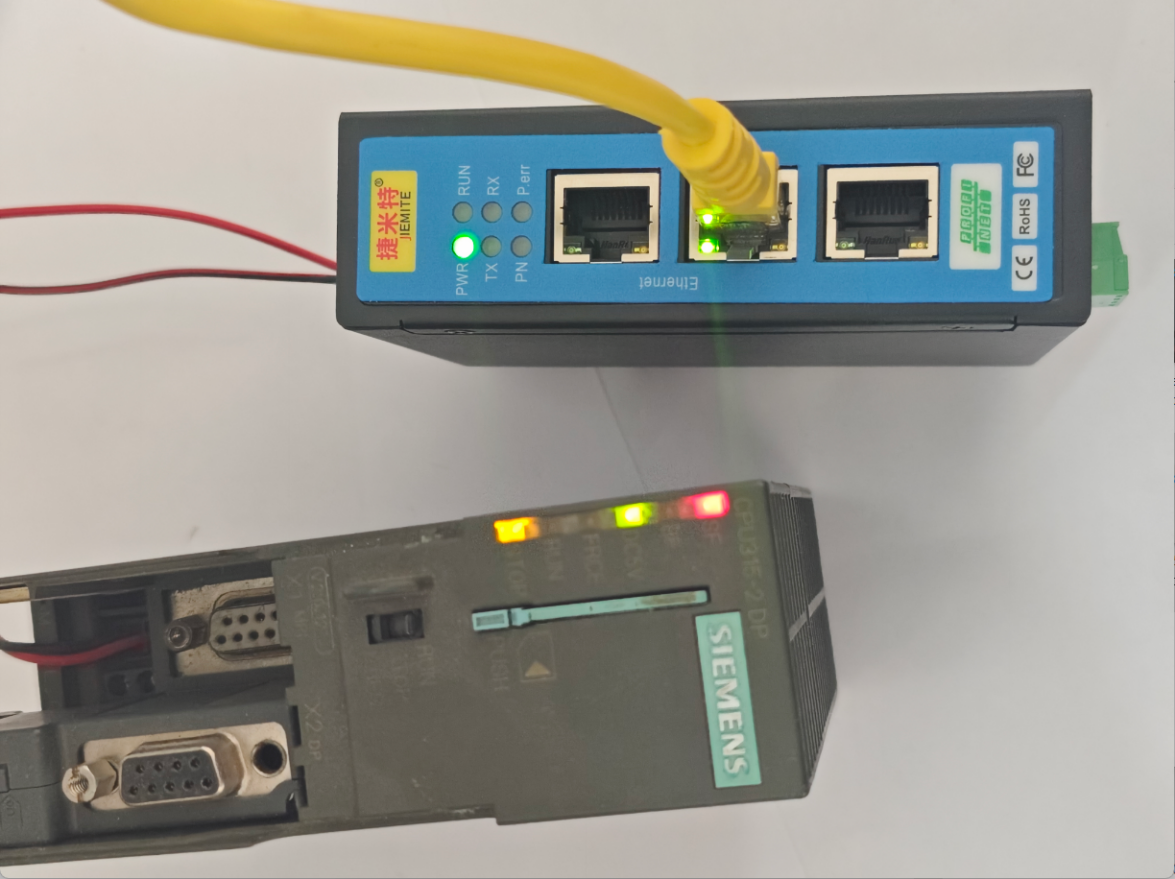

經技術評估，采用捷米特 JM-PN-TCP/IP 網關作為協議轉換中樞，構建“PLC-網關-傳感器”的高效通訊架構。

二、技術方案與系統部署

（一）硬件架構與網絡配置

部署捷米特 JM-PN-TCP/IP 網關，構建雙層通訊網絡：

Profinet側：

網關作為 Profinet 從站接入 S7-1200 的 Profinet 端口，通過 GSD 文件完成設備組態，IP 地址設為 192.168.1.10（與 PLC 同網段），分配 128 字節數據緩沖區對應 PLC 的 DB20 數據塊（壓力數據存儲區）與 DB21（控制指令區）。

TCP/IP側：

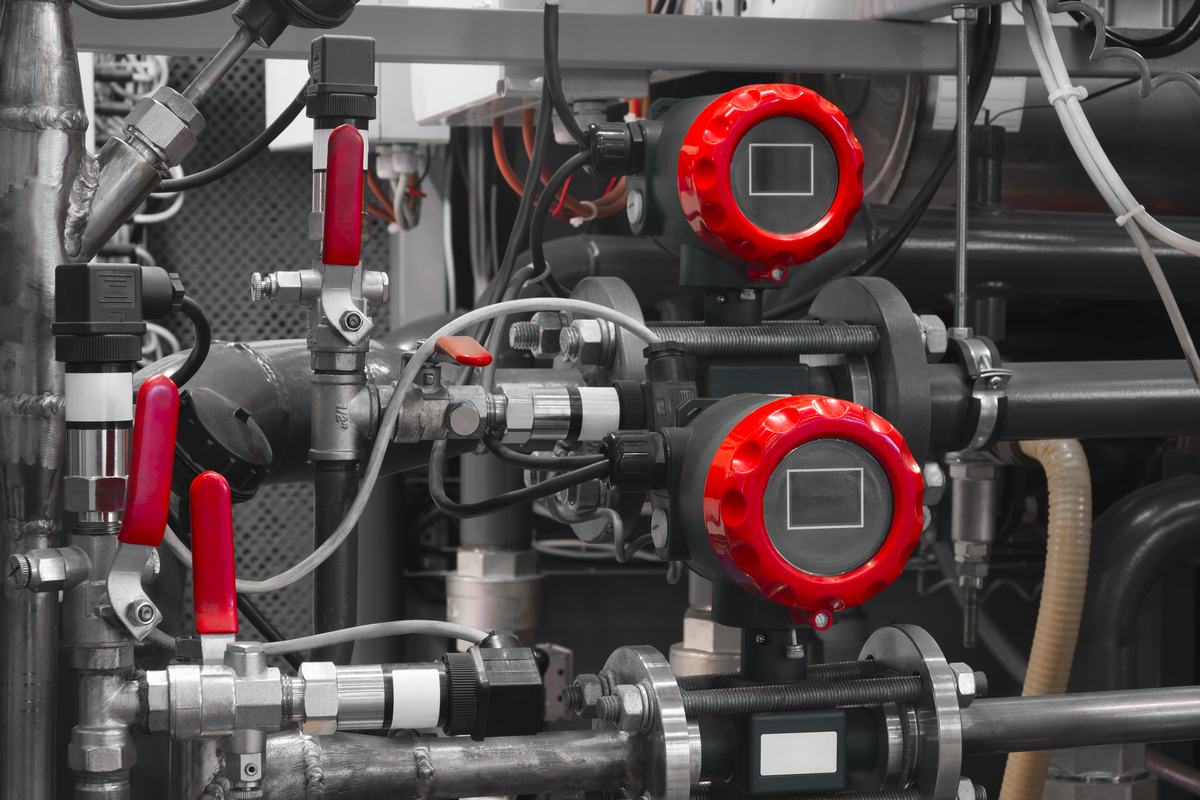

網關作為 Modbus TCP 主站，通過工業交換機連接壓力傳感器，傳感器 IP 統一規劃為 192.168.1.21-192.168.1.28，Modbus 端口 502，網關通過撥碼開關設置為 “周期輪詢模式”，每 10ms 讀取傳感器壓力值（Modbus 地址 40001）與故障狀態（40002）。

（二）協議轉換與程序開發

網關數據映射配置：

通過捷米特專用配置軟件建立雙向映射：

傳感器壓力值實時映射至 PLC 的 DB20.DBW0-DB20.DBW14；

傳感器故障位映射至 DB21.DBW0（8 位故障編碼），并啟用 “變化觸發”機制，當壓力波動超過 0.5kPa 時立即上傳數據。

PLC程序邏輯設計：

數據處理：在 OB1 中調用 FC10 濾波功能塊，對壓力數據進行 5 點中值濾波，消除管道振動干擾；

閉環控制：當 DB20 壓力值超過 DB30 預設上限時，PLC 向 DB21.DBW10 寫入 0x01，通過網關觸發泄壓閥動作；

故障診斷：DB21.DBW0 某一位為 1 時，HMI 實時顯示對應傳感器位置（如 “反應釜 A 傳感器異常”），并將故障時間記錄至 DB40。

異常響應機制：

三級壓力報警閾值：預警/警告/緊急，緊急狀態下網關直接輸出硬接線信號（Q0.0）切斷進料泵；

網關內置Watchdog定時器，若200ms未收到PLC心跳包（DB20.DBW16=0x5A），自動切換至備用網關（通過繼電器實現硬件冗余）。

三、應用成效與技術價值

（一）核心指標優化

實時性提升：

壓力數據采集周期從500ms縮短至10ms，緊急停機響應時間＜50ms，成功避免3次因壓力驟升導致的設備故障；CPU負載率從70%降至35%，其他控制邏輯響應速度提升40%。

數據可靠性增強：

采用CRC16校驗+自動重傳機制，數據傳輸錯誤率＜0.001%；故障定位時間從4小時縮短至10分鐘，歷史數據存儲周期從 7 天延長至30天，支持工藝參數追溯。

系統擴展性升級：

新增傳感器時僅需在網關配置軟件中添加 Modbus 地址，無需修改PLC程序，單臺網關最多支持 16 臺設備接入，適配產線后續擴產需求。

（二）捷米特網關核心優勢

工業級穩定性：支持 - 40℃~70℃寬溫運行，內置 ±4kV 浪涌保護，適配化工車間強電磁干擾環境；

協議兼容性強：同時支持 Profinet、Modbus TCP 等工業協議，可自定義數據映射規則，兼容不同品牌傳感器；

高性價比部署：相比更換PLC或傳感器，改造成本降低60%，部署周期縮短至1周，投資回報周期＜6個月。

四、行業延伸與技術演進

該方案已在石油煉化、食品灌裝等行業推廣，未來可結合邊緣計算技術實現：

預測性維護：基于壓力數據趨勢分析，提前預警傳感器漂移或管道堵塞，降低非計劃停機；

云端協同管理：通過MQTT協議將壓力數據上傳至工業互聯網平臺，支持遠程監控與多車間數據協同分析。

捷米特 JM-PN-TCP/IP 協議轉換網關以標準化協議轉換能力，成為工業現場 “協議孤島” 的破局者，為企業構建全連接、高可靠的自動化監測系統提供核心支撐。
