在智慧水利建設向縱深推進的過程中，河道雷達水位計作為水文感知的核心終端，正以精準穩定的性能為水利數字化轉型注入關鍵動能。這種非接觸式監測設備憑借對復雜水環境的強適應性，逐步替代傳統監測手段，成為河道水位監測領域的核心裝備。

一．雷達水位計監測原理

河道雷達水位計的監測原理基于電磁波反射與精準測距技術。研究人員介紹其核心機制是通過傳感器內置的發射機向水面發射高頻電磁波，常見頻率為24GHz或60GHz，頻率越高則測量精度通常越優。電磁波以光速在空氣中傳播，到達水面后形成反射回波并被接收天線捕獲，設備記錄下電磁波從發射到接收的時間差，結合電磁波傳播速度這一常數，通過內置算法計算出傳感器到水面的垂直距離。部分設備配置雷達流速儀后，可通過速度面積法將水位數據轉化為流量信息，使監測維度得到拓展。這種技術路徑無需與水體直接接觸，從根本上規避了傳統接觸式設備的諸多局限。

二. 核心技術指標

40米雷達水位計

測量范圍 ：40m

測量精度 ：±1cm

分 辨 率：1mm

天線發射角度：(水平和垂直，3dB）12°

發射頻率 ：24GHz

原 理 ： 調頻連續波（FMCW）雷達測距

輻射功率 ：7~25dBm可調

供電電源 ： DC 6V-24V，典型值 12V

功 耗 ：≤1W

外殼材質 ：鋁合金

工作溫度：-25-70℃

防護等級 ：IP68

安裝方式 ：支架/抱箍

產品尺寸 ：長 159.6mm，寬 95mm，高40mm

數據接口：RS485(Modbus)

7米雷達水位計

測量范圍：7m

精度：±3mm

天線發射角度：8°（水平和垂直）

發射頻率：60GHz

電源：DC 6-24V 典型值12V

平均功耗：≤30mW

信號接口：RS485 ( Modbus)

防護等級：IP68

工作溫度：-35~80℃（不結冰）

外殼材質：鋁合金

安裝方式：螺紋

外形尺寸：直徑Φ68mm，高90mm

三．技術優勢

河道雷達水位計的技術優勢在復雜水環境中得到充分凸顯。

1.非接觸式測量方式使其無需與水體直接接觸，有效規避了泥沙淤積、水草纏繞及污染物腐蝕對設備的影響，維護周期因此延長3-5倍。

2.強環境適應能力讓設備可在暴雨、強風、高溫嚴寒等惡劣天氣下全天候運行，不受水質、水色、水面漂浮物等因素干擾，同時內部風浪濾波算法能進一步消除水面波動造成的測量誤差。

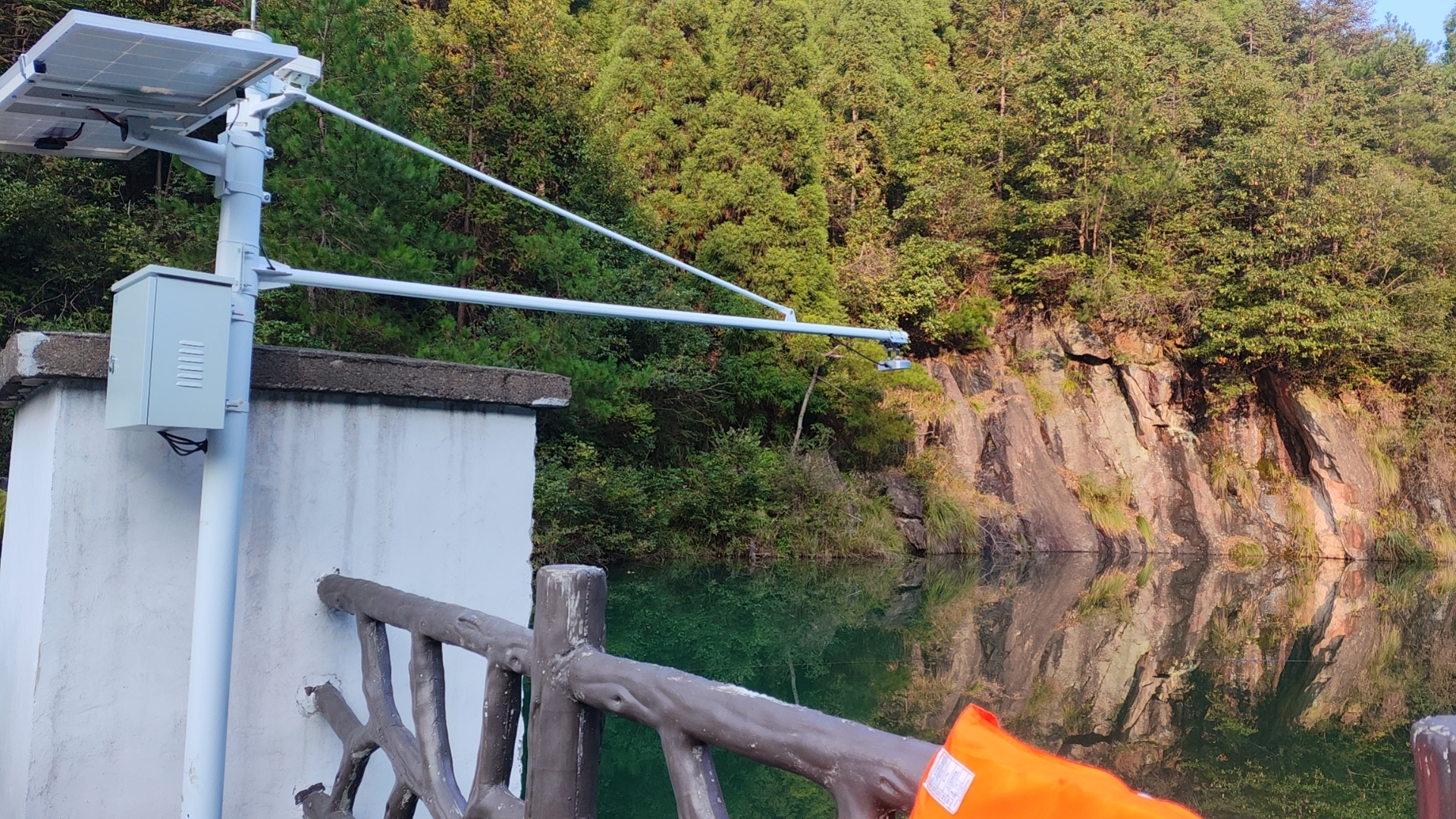

3.安裝與運維成本被大幅降低，設備重量通常僅1KG左右且天線尺寸小巧，可通過支架固定在河道岸邊或橋梁上，無需修建防浪井等土建工程，遠程調試功能更減少了現場維護的頻次與風險。

4.發射功率極低的脈沖工作方式，既不會對人體造成傷害，也不會干擾周邊生態環境，實現了監測與環保的協同。

四．應用場景

河道雷達水位計的應用場景已實現多領域覆蓋。

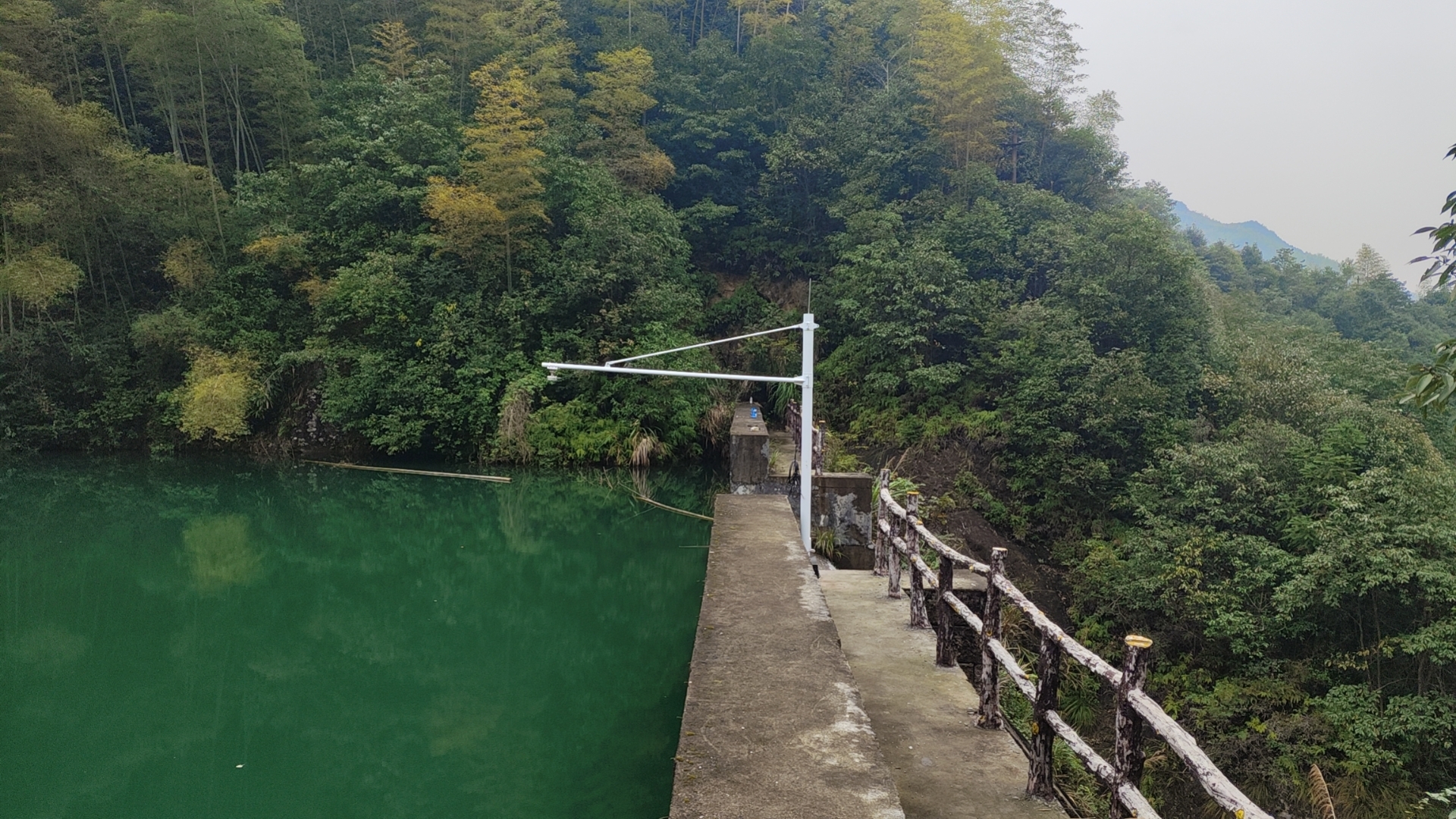

1.在防汛預警領域，設備被廣泛部署于中小河流、山洪溝道等關鍵點位，實時捕捉水位驟升驟降等異常變化，數據同步傳輸至防汛指揮平臺，當數值接近警戒閾值時可觸發聲光報警機制。

2.水庫與河道管理中，設備為水位調度提供精準數據支撐，歷史監測數據可輔助制定水庫蓄水、泄洪方案及河道疏浚計劃，部分灌區將其用于渠道水位監測以優化水資源分配。

3.城市水文監測中，設備可對市政排水管網、道路低洼處及雨水泵站的水位進行實時追蹤，為內澇防治提供數據參考。

4.在工業廢水排放口、礦區尾水收集池等特殊區域，其抗腐蝕、抗污染的特性使其能穩定監測水位變化，助力水環境治理。

五. 總結

隨著水文監測數字化進程的加快，河道雷達水位計正朝著小型化、低功耗、智能化方向升級。這種設備通過技術創新破解了復雜水環境下的監測難題，為防洪減災、水資源管理等工作提供了可靠的數據支撐，成為智慧水利體系中不可或缺的感知基礎。
