在工業自動化系統集成中，Profinet轉Modbus RTU網關正如一位精通多國語言的翻譯官，打破了不同協議設備之間的溝通壁壘，讓數據流動再無障礙。

在現代工業自動化環境中，不同年代、不同品牌的設備常常使用不同的通信協議，這給系統集成帶來了巨大挑戰。Profinet作為工業以太網的主流協議，與廣泛應用的Modbus RTU協議之間存在天然的鴻溝。

Profinet轉Modbus RTU網關的出現，成為連接這兩個世界的橋梁，它通過數據映射方式工作，讓不同協議的設備能夠無縫通信，極大提升了系統的集成度和靈活性。

01 協議轉換，打通自動化層信息孤島

在工業現場，Profinet基于工業以太網，具有高速、確定性的特點，而Modbus RTU則是一種串行通信協議，簡單且成本低廉。這兩種協議在物理層、幀結構和通信機制上完全不同，無法直接通信。

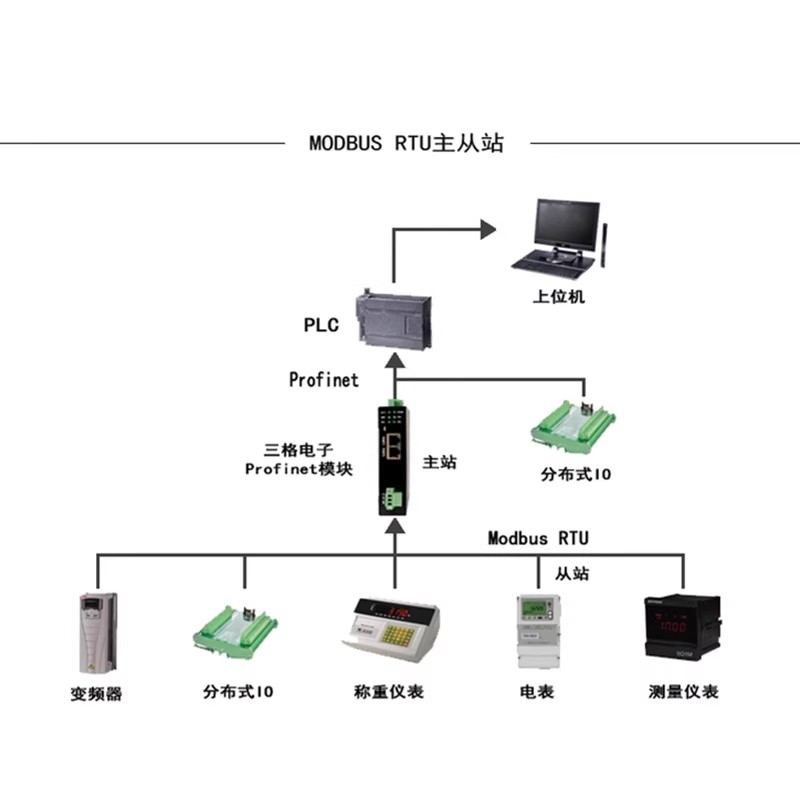

Profinet轉Modbus RTU網關核心功能是實現兩種協議之間的雙向數據透明傳輸。網關在Profinet側作為從站，接西門子PLC如1200、1500、200Smart等。

在Modbus RTU側既可以作為主站又可以作為從站，連接變頻器、流量計、溫度采集模塊等設備。

三格電子的SG-PNh750-MOD-221網關采用數據映射方式，將Modbus設備的數據映射到Profinet的通信區中，用戶不需要了解具體的Modbus和Profinet協議細節即可實現通信。

這種透明通信機制極大地降低了技術門檻，縮短了系統集成時間。

02 節省成本，提高集成效率

使用Profinet轉Modbus RTU網關最直接的好處是顯著降低系統改造和集成成本。通過網關，現有Modbus RTU設備無需更換或升級即可接入最新的Profinet網絡，保護了原有投資。

在汽車制造行業，有企業通過使用這類網關控制熱處理爐內溫度，節約了近半成本。網關將溫控儀的監測數據傳送到西門子1500PLC，實現了精準的溫度控制。

網關的免代碼配置特性大幅降低了開發門檻。用戶只需通過GSD文件直接導入組態軟件，直觀配置數據映射關系，無需編寫復雜程序。

三格電子的網關產品在Profinet側通過提供的GSD文件配置，Modbus端則通過提供的上位機軟件配置，簡單易用。

03 靈活擴展，增強系統兼容性

Profinet轉Modbus RTU網關提供了出色的系統擴展能力。特別是三格電子的SG-PN-Modbus_4網關具有四路獨立的Modbus接口，可同時連接多臺Modbus設備。

每一路Modbus都可以獨立配置和工作，作為Modbus主機時每路支持最多64條Modbus指令，這種多路設計大大增強了網關的連接能力。

網關支持多種Modbus功能碼，包括01H、02H、03H、04H、05H、06H、0FH、10H等，覆蓋了絕大多數Modbus設備的需求。

凡具有RS232/485接口、標準MODBUS RTU協議的設備都可以使用這種網關實現與現場總線PROFINET的互連，包括變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器等。

04 提升通信可靠性與穩定性

工業環境對通信設備的可靠性要求極高，三格電子的Profinet轉Modbus RTU網關采用工業級設計，具備多種保護機制。

?產品使用西門子專用profinet芯片解決方案，符合profinet協議規范，抗干擾能力強。

在硬件防護方面，網關支持12~24V寬電壓供電，支持雙路電源冗余供電，帶有過壓、過流保護。

具有電源防反接、靜電防護、浪涌保護等多重防護機制，適應-40℃~+85℃的寬溫工作環境，滿足復雜工業場景的可靠性需求。

網關還具備先進的診斷功能，當網關出現錯誤時會通過Profinet的報警機制將具體出錯信息發送給PLC，同時網關的ERR指示燈會提示，方便快速排查故障。

內置軟硬件看門狗，保證設備穩定運行，數據可靠傳輸。

05 三格電子網關產品特色

三格電子的Profinet轉Modbus RTU網關產品具有多項特色，使其在市場競爭中脫穎而出。

多型號選擇：三格電子提供多種型號的網關產品，包括SG-PNh750-MOD-221單路型號和SG-PN-Modbus_4四路型號，滿足不同應用場景的需求。

高性能指標：Profinet側支持兩個RJ45以太網接口，支持100BASE-TX，MDI/MDIX自偵測，集成以太網交換機，可組成菊花鏈拓撲。

最大輸入/輸出數據量均達到1440字節，支持Modbus RTU協議，波特率范圍從300bps到115.200bps可選。

簡便的安裝與配置：網關采用緊湊型設計，尺寸小巧，支持35mm標準導軌安裝，適合空間受限的控制柜環境。

配置過程簡單，用戶只需通過GSD文件在TIA Portal中導入設備描述，設置參數即可完成配置。

核心板方案：對于有特殊集成需求的用戶，三格電子還提供SG-CORE-xx核心板系列，可嵌入用戶產品中，方便開發定制化產品。

在工業自動化系統日益復雜的今天，三格電子的Profinet轉Modbus RTU網關以其穩定可靠的性能、簡便的配置方式和靈活的擴展性，成為了打破協議壁壘的理想解決方案。

無論是智能制造、能源管理還是智能樓宇領域，它都能有效連接新舊設備，最大化利用現有資源，降低系統集成成本。

通過選用三格電子的網關產品，企業不僅解決了眼前的通信難題，更為未來的系統擴展和升級奠定了堅實基礎。
