如果說“文件”菜單是設計流程的入口，那今天我們要聊的“操作”菜單，就是實際使用中最頻繁調用的“工具箱”——它直接決定了你在軟件里查看、分析、測量設計文件的靈活度與精準度。

你是不是也曾遇到過這些情況？

★ 想局部查看某塊密集走線，卻總是縮放不準？

★ 需要選中某一類網絡或元件，卻手動點選了半天？

★ 想快速測量間距、線寬，卻找不到高效的工具？

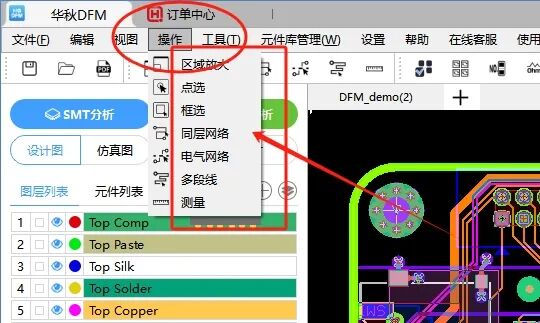

這些看似細小的操作，恰恰影響著評審效率。今天，我們就借助動圖與視頻演示，逐一拆解“操作”菜單下的七大功能——區域放大、點選、框選、同層網絡、電氣網絡、多段線、測量，幫你輕松提升設計評審的流暢度與準確度。

區域放大：局部細節，一目了然

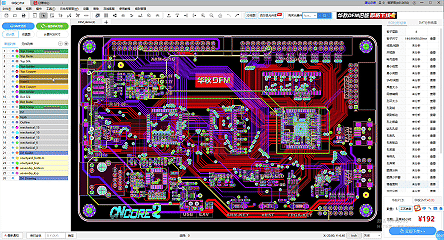

操作說明：鼠標框選需放大的區域進行放大查看視圖。

適用人群：常需查看高密度板或局部細節的工程師。
應用場景：快速聚焦特定區域，如BGA芯片底部走線、電源模塊布局。

點選與框選：靈活選取，高效操作

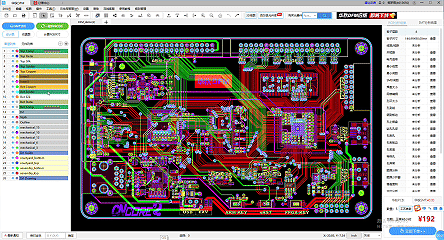

【點選】主要用于精準選中單個元素，如過孔、焊盤、走線等。

操作說明：單擊選中單一元素，雙擊選中同寬度的所有元素。

【框選】主要用于大范圍圈中多個對象，適合批量查看或操作。

操作說明：框選后的元素可以直接按Delete鍵快速刪除。

同層網絡&電氣網絡：快速定位信號路徑

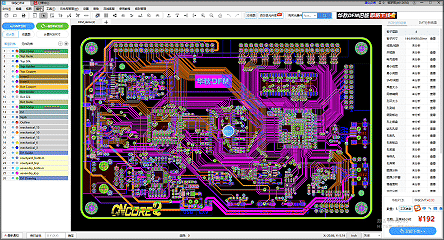

【同層網絡】可視化同一層中屬于某網絡的所有對象。

操作說明：單擊左鍵后，同層相連的所有元素會高亮顯示。

【電氣網絡】可跨層追蹤完整電氣連接，幫助分析信號完整性。

操作說明：單擊左鍵后，板內相同網絡的各層元素會高亮顯示。

多段線與測量：精準驗證設計尺寸

【多段線】與同層網絡相似，僅選擇同層相連的多段線（不包含焊盤）。

【測量】一鍵獲取間距、線寬、孔徑等關鍵尺寸，提前規避生產隱患。

操作說明：有點到點、輪廓到輪廓、網絡到網絡、焊環測量寬、元素中心到中心測量等方式，具體操作方式如下視頻所示。

小操作，大價值

這些看似基礎的工具，實則是保證設計質量與生產效率的基石：

★ 對新手工程師而言，掌握它們能更快上手設計評審，減少因操作不熟導致的誤判；

★ 對資深用戶來說，靈活調用這些功能，能大幅提升復雜板的分析效率，尤其在排查間距不足、網絡連通性問題時尤為關鍵。

工欲善其事，必先利其器。華秋DFM一直致力于將專業功能變得直觀易用，讓每一位用戶都能輕松完成高質量的設計可制造性檢查。

現在就來體驗這些便捷操作吧！
