該AFE7953是一款高性能、寬帶寬的多通道收發器，集成了兩個射頻采樣發射器鏈和兩個射頻采樣接收器鏈。該器件的工作頻率高達 12GHz，可在 L、S、C 和 X 波段頻率范圍內實現直接射頻采樣，而無需額外的變頻級。這種密度和靈活性的提高使高通道數、多任務系統成為可能。

TX信號路徑支持插值和數字上變頻選項，每個TX通道可提供高達400 MHz的信號帶寬。DUC的輸出驅動12GSPS DAC（數模轉換器），并具有混合模式輸出選項，以增強二次奈奎斯特作。DAC輸出包括一個可變?cè)鲆娣糯笃?/u>（TX DSA），范圍為40dB，具有1dB模擬和0.125dB數字步長。
*附件：afe7953.pdf

每個接收器鏈包括一個 25dB 范圍的 DSA（數字步進衰減器），然后是一個 3GSPS ADC（模數轉換器）。每個接收器通道都有一個模擬峰值功率檢測器和各種數字功率檢測器，以輔助外部或內部自主自動增益控制器，以及用于器件可靠性保護的射頻過載檢測器。靈活的抽取選項可優化每個 RX 通道高達 400MHz 的信號帶寬。

特性

• 雙射頻采樣 12GSPS 發射 DAC
• 雙射頻采樣3GSPS接收ADC
• 最大射頻信號帶寬：400MHz
• 射頻頻率范圍：600MHz - 12GHz
• 數字步進衰減器 （DSA）：
  • TX：40dB范圍，0.125dB步長
  • 接收：25dB 范圍，0.5dB 步長
• 單頻或雙頻 DUC 或 DDC
• 每個 TX 或 RX 16 個 NCO
• 可選內部PLL或VCO，用于DAC或ADC時鐘，或DAC或ADC采樣率的外部時鐘
• SerDes 數據接口：
  • JESD204B和JESD204C兼容
  • 8 個高達 29.5Gbps 的 SerDes 收發器
  • 子類 1 多設備同步
• 封裝：17mm × 17mm FCBGA，0.8mm 間距

參數

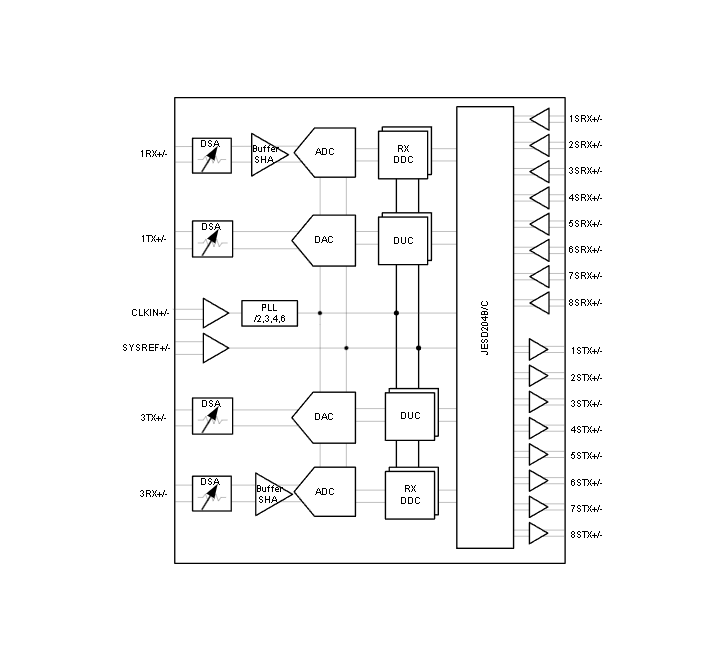

方框圖

AFE7953 是德州儀器（Texas Instruments）推出的 高性能多通道射頻模擬前端（AFE） ，專為高帶寬、高頻率射頻信號處理設計，集成 8 路接收（RX）通道、8 路發射（TX）通道及靈活的時鐘與鎖相環（PLL）模塊，支持 600MHz-9.6GHz 超寬射頻頻率范圍，滿足 5G 基站、雷達系統、衛星通信等對高動態范圍、低噪聲與高集成度的嚴苛需求。以下從核心特性、性能參數、功能架構、應用設計及訂購信息等方面展開總結。

一、核心特性與產品定位

1. 基礎參數與架構

• 通道與分辨率 ：
  • 通道配置：8 路接收通道（RX）+ 8 路發射通道（TX），支持多輸入多輸出（MIMO）架構，適配大規模天線系統（如 5G Massive MIMO 基站）。
  • 分辨率：發射端 14 位 DAC（數模轉換器），接收端 16 位 ADC（模數轉換器），兼顧高分辨率與高采樣率，平衡信號精度與處理速度。
• 頻率與帶寬 ：
  • 射頻頻率范圍：600MHz-9.6GHz，覆蓋 Sub-6GHz（5G 主流頻段）、毫米波（部分頻段）及衛星通信頻段，支持多標準射頻信號處理。
  • 采樣率：DAC 最高 12GSPS（吉采樣 / 秒），ADC 最高 2.94912GSPS，支持超寬信號帶寬（如 100MHz 5G NR 信號）。
• 供電與功耗 ：
  • 供電電壓：多組供電域，涵蓋 0.9V（數字核心）、1.2V（模擬電路）、1.8V（射頻與 GPIO），適配不同模塊功耗需求。
  • 功耗：正常工作模式（2T2R FDD）典型功耗 3374mW，休眠模式低至 649mW，兼顧高性能與低功耗需求。
• 封裝與可靠性 ：
  • 封裝：17mm×17mm 400 引腳 FC-BGA（球柵陣列），帶散熱焊盤，結到板熱阻 4.85°C/W，優化高溫環境散熱。
  • 工業級標準：工作溫度 - 40°C 至 + 85°C（環境溫度）、結溫最高 125°C，ESD 防護（人體放電模型 HBM±2000V、帶電設備模型 CDM±500V），滿足工業與通信系統可靠性要求。

2. 核心增強功能

• 超寬頻率覆蓋與靈活模式 ：
  • 頻率適配：支持 600MHz-9.6GHz 射頻頻率，通過 “交織模式（Interleave）”“混合模式（Mixed Mode）” 適配不同奈奎斯特頻段，例如 12GSPS DAC 在 1st Nyquist 支持 0-6GHz，2nd Nyquist 支持 6-12GHz，覆蓋毫米波低段頻段。
  • 時鐘模式：6GHz 以下支持 PLL 時鐘模式（參考時鐘 491.52MHz），6GHz 以上支持外部時鐘模式（11.79648GHz），確保全頻段時鐘穩定性。
• 高動態范圍與低噪聲 ：
  • 發射端（TX）：14 位 DAC 輸出功率最高 4.6dBm（850MHz），三階互調失真（IMD3）低至 - 88dBc（850MHz，-13dBFS 輸入），雜散抑制比（SFDR）最高 79.4dBc，減少信號失真，保障射頻信號純度。
  • 接收端（RX）：16 位 ADC 噪聲譜密度（NSD）低至 - 156dBFS/Hz（800MHz，DSA=4dB），噪聲系數（NF）最小 19dB（830MHz），高動態范圍（SFDR）最高 100dBFS，精準捕獲微弱射頻信號。
• 靈活的增益與衰減控制 ：
  • 數字步進衰減器（DSA）：發射與接收通道均集成 40dB 范圍 DSA，步進 1dB，衰減精度（DNL）±0.1dB（校準后），支持實時調整信號增益，適配不同鏈路損耗場景（如基站天線距離變化）。
  • 增益平坦度：600MHz 帶寬內增益平坦度 ±1.2dB，確保寬頻段內信號幅度一致性。
• 時鐘與 PLL 模塊 ：
  • 集成 PLL/VCO：支持 9.7-12.08GHz VCO（壓控振蕩器），閉環相位噪聲低至 - 146dBc/Hz（100MHz 偏移，9.6GHz 輸出），確保時鐘信號低抖動，減少相位噪聲對射頻信號的影響。
  • 時鐘輸入：支持外部參考時鐘（REFCLK）與系統同步信號（SYSREF），SYSREF 頻率最高 40MHz，支持多芯片同步，適配大規模多通道系統。

3. 典型應用場景

• 5G 基站 ：作為 Massive MIMO 基站的射頻前端，處理多通道 5G NR 信號（如 20MHz LTE、100MHz NR），支持 Sub-6GHz 與毫米波頻段，滿足高帶寬、低延遲的通信需求。
• 雷達系統 ：適配車載雷達、航空航天雷達，處理 600MHz-9.6GHz 雷達信號，高動態范圍特性確保目標檢測精度，多通道支持波束成形。
• 衛星通信 ：支持衛星通信 L/S/C/Ku 頻段信號處理，低噪聲與高雜散抑制比保障衛星微弱信號的精準接收與發射。

二、關鍵性能參數

1. 核心電氣性能（典型值，TA ? =25**°**C， nominal 供電）

三、核心功能架構

1. 發射（TX）模塊

（1）DAC 與信號調理

• DAC 核心特性 ：
  • 14 位分辨率，支持 1.5×-4× 增益配置，輸出電壓范圍 0-4.84V（1.21V 內部參考 ×4× 增益），適配不同射頻功率放大器（PA）驅動需求。
  • 交織模式與混合模式：1st Nyquist（交織模式）支持 600MHz-6GHz，2nd Nyquist（混合模式）支持 6-12GHz，通過多 DAC 交織提升有效采樣率，擴展頻率覆蓋。
• 數字上變頻（DUC） ：
  • 集成數字上變頻器，支持基帶信號到射頻頻段的直接變頻，減少外部混頻器需求，降低系統復雜度。
  • 支持插值濾波（最高 24× 插值），將基帶低采樣率信號提升至射頻高采樣率，適配寬頻段信號輸出。
• DSA 與功率控制 ：
  • 40dB 范圍數字步進衰減器，1dB 步進，校準后衰減精度 ±0.1dB，實時調整發射功率，適配不同鏈路損耗（如基站與終端距離變化）。
  • 輸出功率平坦度：600MHz 帶寬內 ±1.2dB，確保全帶寬內信號功率穩定，避免頻段間功率波動。

（2）射頻輸出與線性度

• 輸出阻抗匹配 ：默認 50Ω 輸出阻抗，支持外部匹配網絡優化，適配不同射頻負載（如功率放大器輸入阻抗）。
• 線性度優化 ：通過內置預失真電路（PD）減少三階互調失真（IMD3），在 - 13dBFS 輸入時 IMD3 低至 - 88dBc（850MHz），滿足 5G NR 對信號線性度的嚴苛要求。

2. 接收（RX）模塊

（1）ADC 與信號采集

• ADC 核心特性 ：
  • 16 位分辨率，最高 2.94912GSPS 采樣率，支持 4 次平均模式，數據率 1406-2008SPS，平衡采樣率與噪聲性能。
  • 參考選擇：支持內部 1.21V 參考（溫度漂移 60ppm/°C）、外部 1.7V-VDD 參考或電源（VDD）參考，適配不同精度需求。
• 數字下變頻（DDC） ：
  • 集成數字下變頻器，支持 6×-24× 抽取濾波，將射頻高采樣率信號降至基帶低采樣率，減少后端數字信號處理器（DSP）負載。
  • 支持多頻段信號同時采集，適配多標準射頻系統（如同時處理 LTE 與 5G NR 信號）。
• 低噪聲放大與衰減 ：
  • 前置低噪聲放大器（LNA）：噪聲系數（NF）最小 19dB（830MHz），減少信號采集噪聲，提升微弱信號檢測能力。
  • DSA 衰減控制：25dB 范圍 DSA，0.5dB 步進，適配不同輸入信號強度，避免強信號飽和（如近距離射頻信號）。

（2）線性化與動態范圍

• 非線性校正 ：通過 3 組（x,y）坐標配置對 NTC 熱敏電阻非線性曲線分段線性化，同時支持 ADC 輸入信號線性化處理，提升寬溫度范圍與寬信號幅度下的采集精度。
• 高動態范圍 ：SFDR 最高 100dBFS（800MHz，-3dBFS 輸入），有效抑制雜散信號干擾，適配強干擾環境（如多用戶同時通信的 5G 基站）。

3. 時鐘與 PLL 模塊

（1）PLL/VCO 時鐘生成

• VCO 頻率范圍 ：集成多組 VCO，覆蓋 9.7-12.08GHz，支持分頻系數 2/3/4/6，適配不同射頻頻段時鐘需求（如 6GHz 以下分頻至 1GHz 時鐘，6GHz 以上直接使用高頻時鐘）。
• 相位噪聲優化 ：閉環相位噪聲低至 - 146dBc/Hz（9.6GHz，100MHz 偏移），通過環路濾波器優化，減少時鐘噪聲對射頻信號的影響（如避免相位噪聲導致的通信誤碼率上升）。

（2）時鐘同步與分發

• SYSREF 同步 ：支持最高 40MHz SYSREF 信號，實現多片 AFE7953 時鐘同步，適配大規模多通道系統（如 5G Massive MIMO 基站的多 AFE 級聯）。
• 時鐘輸入輸出 ：支持外部參考時鐘（REFCLK）輸入（491.52MHz 典型），并可通過 CLKOUT 引腳分發時鐘至其他芯片，簡化系統時鐘架構。

4. 數字接口與控制

• JESD204B/C 接口 ：
  • 支持 JESD204B/C 高速串行接口，最高 24.33Gbps 速率，實現 ADC/DAC 與后端 FPGA/DSP 的高速數據傳輸，減少并行數據線數量，降低 PCB 復雜度。
  • 支持 8b/10b 編碼與擾碼，提升數據傳輸可靠性，適配長距離高速信號傳輸（如基站中 AFE 與 FPGA 的板間連接）。
• SPI 配置接口 ：
  • 支持 SPI 接口配置寄存器，實現 DAC/ADC 增益、DSA 衰減、PLL 頻率等參數的靈活配置，適配系統調試與動態參數調整。

四、應用設計要點

1. 電源與布局設計

• 供電配置 ：
  • 去耦電容：各供電引腳（如 DVDD0P9、VDD1P2RX、VDD1P8TX）需外接 0.1μF 陶瓷電容（靠近引腳）與 1.5μF 鉭電容，降低電源噪聲耦合；不同供電域需獨立布線，避免串?dāng)_。
  • 電源時序：外部參考電壓（如 VREF）需滯后 VDD 上電，避免反向電壓損壞器件；建議使用電源管理芯片（PMIC）實現多組供電的時序控制。
• 布局規范 ：
  • 分區布局：射頻部分（RX/TX 引腳）、模擬部分（ADC/DAC）、數字部分（JESD204C/SPI）需分區布局，減少數字噪聲對射頻 / 模擬信號的干擾；射頻引腳需短路徑、低寄生電感設計，避免信號衰減。
  • 接地設計：模擬地（AGND）與數字地單點連接，F(xiàn)C-BGA 散熱焊盤需焊接至 PCB 地平面（建議≥20mm×20mm 銅皮），優化散熱（結到板熱阻 4.85°C/W）；射頻通道需單獨接地，減少地彈噪聲。
  • 阻抗匹配：射頻輸入輸出引腳需匹配 50Ω 阻抗，通過微帶線阻抗計算（如 PCB 介電常數 4.4，線寬 1.2mm 對應 50Ω）確保阻抗連續，避免信號反射。

2. 典型應用：5G NR 基站 2T2R FDD 系統

以 AFE7953 實現 5G NR 基站 2T2R（2 發 2 收）頻分雙工（FDD）系統為例，設計步驟如下：

1. 硬件連接 ：

• 發射鏈路：2 路 TX 通道（1TX、3TX）輸出連接功率放大器（PA），PA 輸出接基站天線；TX 通道 FB0 引腳與 OUT0 短接形成閉環，避免開環飽和。
• 接收鏈路：2 路 RX 通道（1RX、3RX）輸入連接低噪聲放大器（LNA），LNA 輸入接基站天線；AIN0 引腳通過衰減器（R1=100kΩ、R2=3.6kΩ）采集射頻信號，適配 ADC 輸入范圍（0-VDD/3）。
• 時鐘與同步：REFCLK 引腳輸入 491.52MHz 參考時鐘，SYSREF 引腳輸入 10MHz 同步信號，實現多片 AFE 同步；JESD204C 接口連接 FPGA，傳輸 ADC/DAC 數據。

2. 參數配置 ：

• 發射參數：DAC 采樣率 12GSPS，通過 DUC 實現 24× 插值，將 491.52MSPS 基帶信號上變頻至 3.5GHz（5G NR 頻段）；DSA 衰減設置 10dB，輸出功率控制為 2dBm，適配 PA 輸入需求。
• 接收參數：ADC 采樣率 2.94912GSPS，通過 DDC 實現 6× 抽取，將射頻信號下變頻至 491.52MSPS 基帶信號；DSA 衰減設置 4dB，噪聲系數優化至 20dB，提升微弱信號接收能力。
• PLL 配置：VCO 頻率設置為 11.79648GHz，分頻系數 4，生成 2.94912GHz ADC 時鐘；閉環相位噪聲優化至 - 140dBc/Hz（1MHz 偏移），確保時鐘穩定性。

3. 性能驗證 ：

• 發射端：3.5GHz 100MHz 5G NR 信號，IMD3≤-65dBc，ACPR（鄰道功率比）≤-50dBc，滿足 3GPP 規范；
• 接收端：3.5GHz -90dBm 輸入信號，SNR≥60dB，SFDR≥80dBc，確保信號精準采集。
