一、項目背景

隨著制造業向智能化、數字化轉型的不斷深入，傳統CNC機床加工車間面臨著設備管理效率低、數據孤島嚴重、故障響應滯后等諸多挑戰。某大型精密零部件制造企業，擁有30臺配備西門子（SIEMENS）828D控制系統的CNC機床數控機床，廣泛應用于航空、汽車等高端制造領域。由于車間設備分布廣泛、加工任務繁重，傳統的人工巡檢與紙質記錄方式已無法滿足現代生產管理對實時性、準確性和可追溯性的要求。

為提升設備管理效率，實現設備狀態的實時監控、故障預警、生產效率分析等功能，企業決定對CNC機床車間進行全面聯網升級。經過多方技術評估與現場測試，最終選用遠創智控（YuanChuang Intelligent Control）推出的YC-8000CNC機床-WIFI-01工業級數據采集網關，作為連接現場設備與云端平臺的核心樞紐。該網關支持多種工業通信協議，具備強大的協議轉換與邊緣計算能力，能夠通過HTTP協議將采集到的設備數據上傳至企業私有云平臺，實現CNC機床設備的遠程監控與智能管理。

二、現場設備與網絡架構

1. CNC機床設備信息

·品牌型號：西門子（SIEMENS）828D數控系統

·控制器接口：以太網接口（支持SINUMERIK OPC UA Server）

·通信協議：OPC UA、TCP/IP

·采集內容：主軸轉速、進給速率、運行狀態（自動/手動/停止）、報警代碼、程序號、加工時間、刀具信息、軸位置、負載電流等關鍵參數

2. 數據采集網關信息

·品牌型號：遠創智控 YC-8000CNC機床-WIFI-01工業智能網關

·通信方式：以太網 + Wi-Fi 雙通道冗余通信

·支持協議：OPC UA、HTTP、MQTT、Modbus TCP、TCP/IP等

·安裝方式：標準DIN導軌安裝，緊湊設計，適合電氣柜內部署

·工作溫度：-20℃ ~ +70℃，適應工業現場復雜環境

·供電方式：24V DC工業電源，具備反接保護與過壓保護功能

3. 網絡架構設計

每臺CNC機床設備通過以太網口與YC-8000CNC機床-WIFI-01物聯網網關直連，網關通過Wi-Fi接入車間本地?zé)o線網絡，并通過HTTP協議將采集到的數據以JSON格式上傳至企業部署在云端的設備管理平臺。平臺支持?jǐn)?shù)據解析、存儲、可視化展示、報警推送等功能，實現設備狀態的實時監控與遠程管理。

·IP配置：網關與CNC機床控制器處于同一網段（如192.168.1.x），確保通信穩定

·HTTP上傳：配置目標服務器地址、上傳周期、數據格式、重試機制等參數

·數據加密：支持HTTPS協議，確保數據傳輸過程中的安全性與完整性

=

三、數據采集與配置過程

1. 網關部署與連接

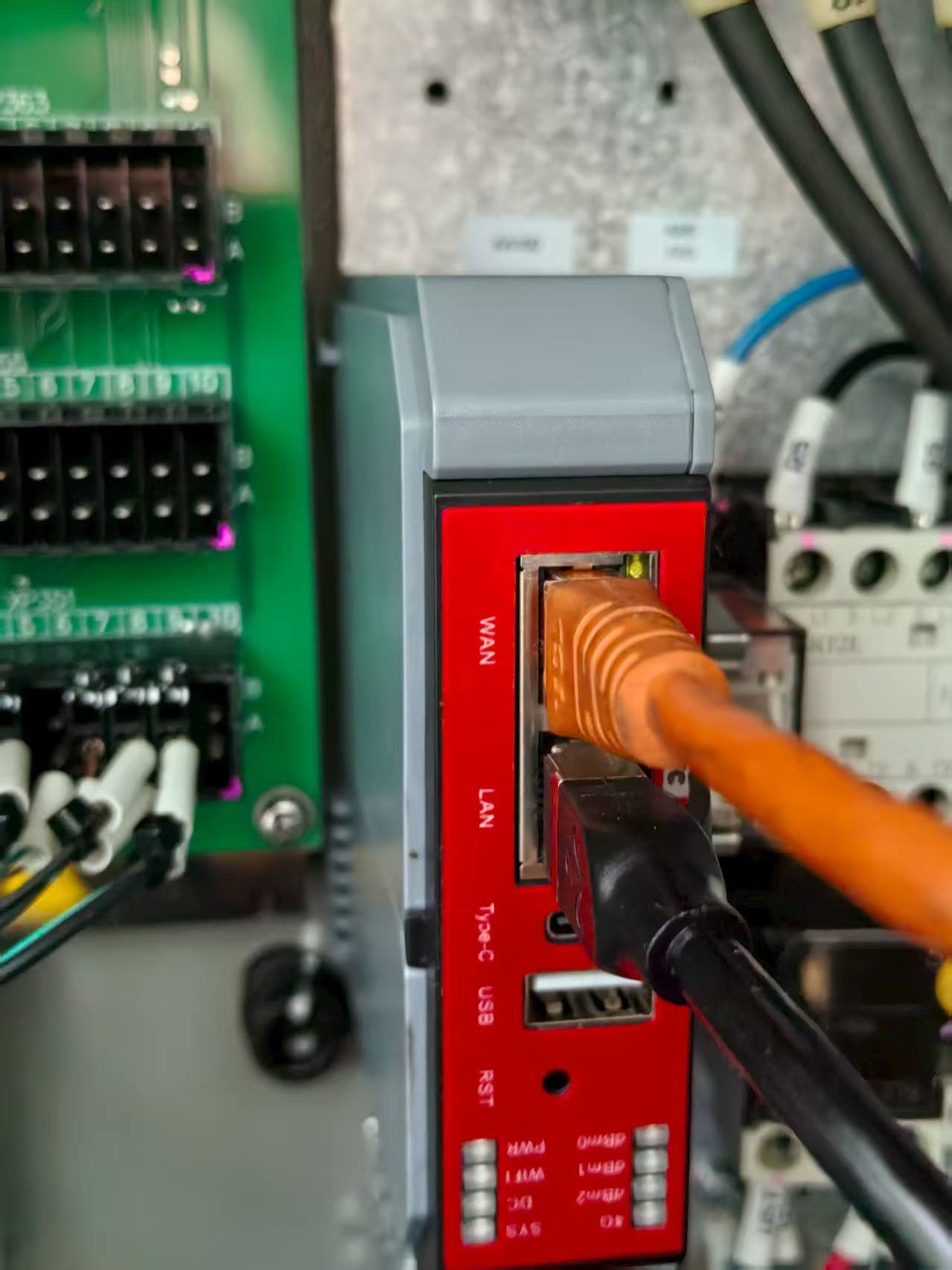

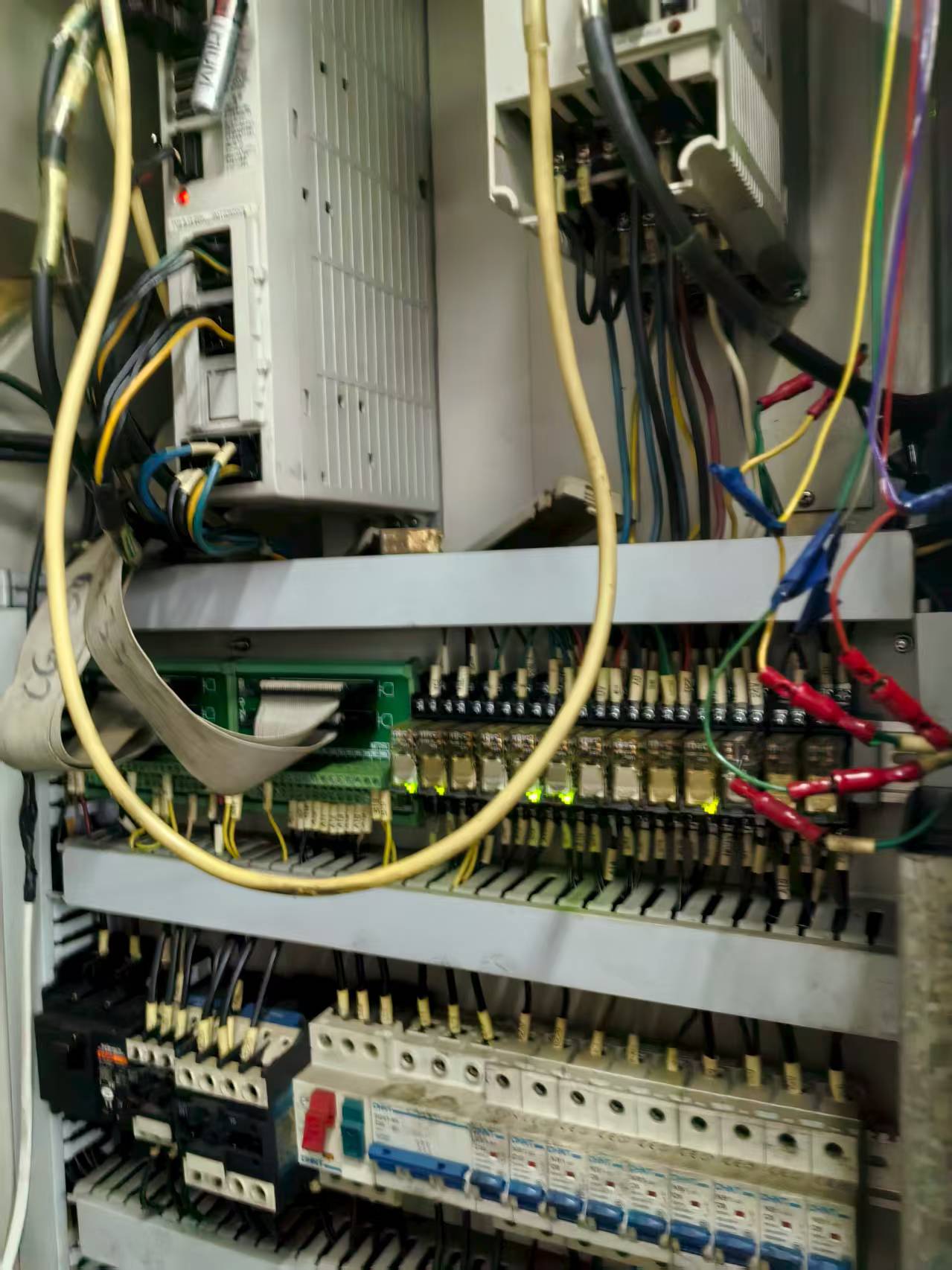

·安裝位置：網關安裝于每臺CNC機床設備旁的電氣控制柜內，采用DIN導軌固定，確保通風良好、抗干擾能力強

·通信連接：使用屏蔽以太網線連接西門子828D控制器的以太網口與網關的LAN口，確保通信穩定

·電源接入：采用工業級24V直流電源供電，配備UPS不間斷電源，防止因突發斷電導致數據丟失

2. 網關參數配置

通過遠創智控提供的配置軟件，技術人員可快速完成以下設置：

·設備連接配置：輸入CNC機床控制器的IP地址（如192.168.1.100）與通信端口（如4840，OPC UA默認端口）

·協議選擇：選擇“OPC UA Client”模式，啟用安全通信（Sign & Encrypt）

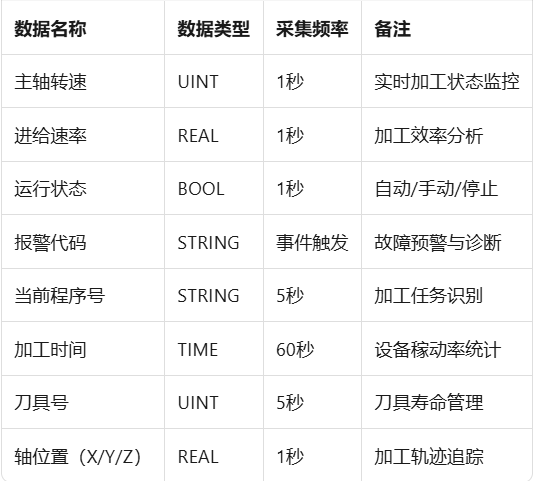

·采集點配置：根據實際需求，配置如下數據點：

3. 云平臺對接與功能實現

云平臺接收HTTP POST請求后，解析JSON數據并存儲至數據庫，支持以下功能：

·實時監控：通過Web界面展示每臺設備的運行狀態、關鍵參數曲線、當前加工程序等信息

·報警推送：當設備出現故障或報警時，系統自動通過微信、短信、郵件等方式通知相關人員

·數據分析：統計設備稼動率、故障率、OEE（設備綜合效率）等關鍵指標，輔助生產決策

·歷史追溯：支持按設備、時間段、程序號等維度查詢歷史數據，便于質量追溯與工藝優化

·遠程維護：支持遠程下發指令、修改參數、查看日志等功能，降低維護成本

四、結語

本案例充分展示了遠創智控YC-8000CNC機床-WIFI-01數據采集網關在西門子CNC機床設備聯網中的強大適應性與穩定性。其支持OPC UA協議、具備HTTP上傳能力、配置簡便、運行可靠，是CNC機床車間實現數字化轉型的理想選擇。未來，隨著工業物聯網技術的不斷發展，此類網關將在更多制造場景中發揮關鍵作用，助力企業邁向智能制造新時代。
