電動牙刷雖早已走進我們的日常生活，但用戶體驗始終存在難以逾越的痛點：

“力度輕了，擔心清潔不足；力度重了，又怕?lián)p傷牙齦?！?/p>

這種憑感覺控制的刷牙體驗，讓日常護理充滿不確定性，更不用說那些伴隨而來的噪音、濺水與續航煩惱。

真正的智能，應懂得“感知”與“呵護”。

艾為電子推出的壓力感應方案，讓電動牙刷具備精確的壓力感知和智能響應能力，當沒有壓力時，避免濺水； 當壓力過大時，系統即時響應，主動調節動力或發出提醒，從根源上避免過度用力導致的牙齦損傷。

awinic
01 電動牙刷的壓感應用場景

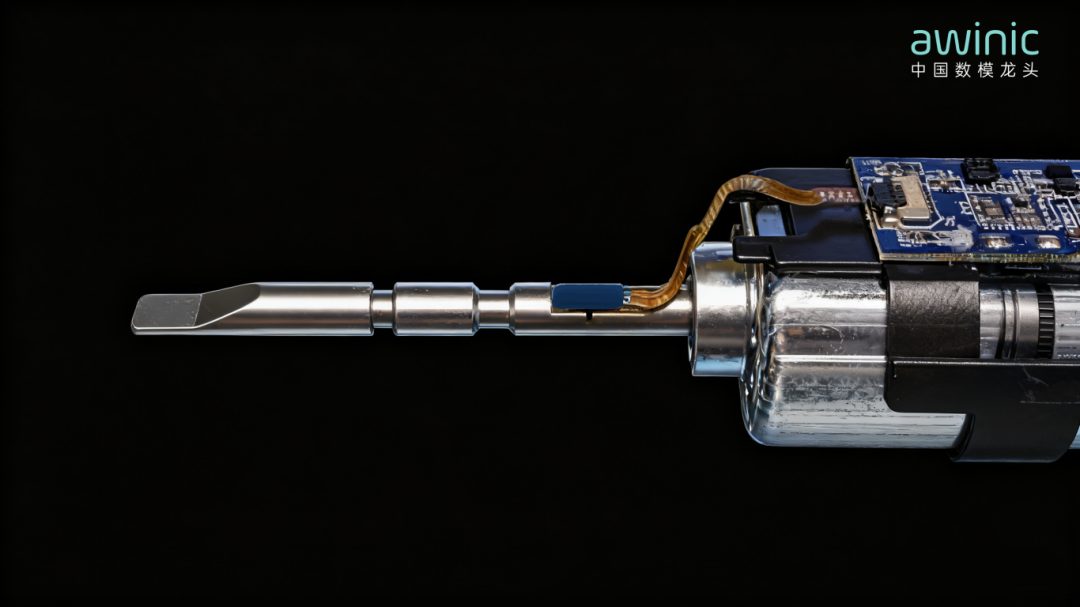

圖1 電動牙刷刷頭

1. 壓力按鍵

電動牙刷有1個按鍵，通過長短按實現不同的功能

·牙刷長按開機或關機

·短按切換模式

2. 刷頭端壓力感應

·開機后，刷頭受力低于30g時，刷頭弱啟動；

·在刷頭受力30g-200g之間，刷頭根據現有模式正常工作；

·刷頭感應壓力超過200g時，顯示屏或LED顯示“刷頭壓力”告警，同時刷頭采用間斷式震動提醒用戶，并減弱振動頻次保護牙齦

3. 應用中其他需要關注的點：

·溫度補償：當環境溫度發生變化，電動牙刷的殼體結構可能會變軟或變硬，從而導致傳感器的觸發靈敏度發生變化。此時就需要溫度補償算法來進行補償，從而改善用戶體驗?！さ凸姆桨? 例如在待機情況下，芯片通過間歇性監測按鍵的觸發來節省功耗，從而保證充足的待機時長。

awinic

02 艾為電動牙刷方案

針對電動牙刷應用需求，數模龍頭艾為電子提出兩種應用方案：AFE方案與SOC方案。

AFE方案可采用AW86872QNR。AW86872QNR作為高精度壓感前端，擁有14bit ADC，可以將微小信號進行256倍放大，從而捕捉刷頭壓力的細微變化。配合基線跟蹤算法，無懼溫飄干擾，能夠精準識別力度差異。4μA超低功耗+小尺寸封裝，完美適配牙刷緊湊結構，續航與輕量化需求全滿足。

AW86872QNR整體方案的成本相當具有競爭力，可以說是為電動智能牙刷量身定制。

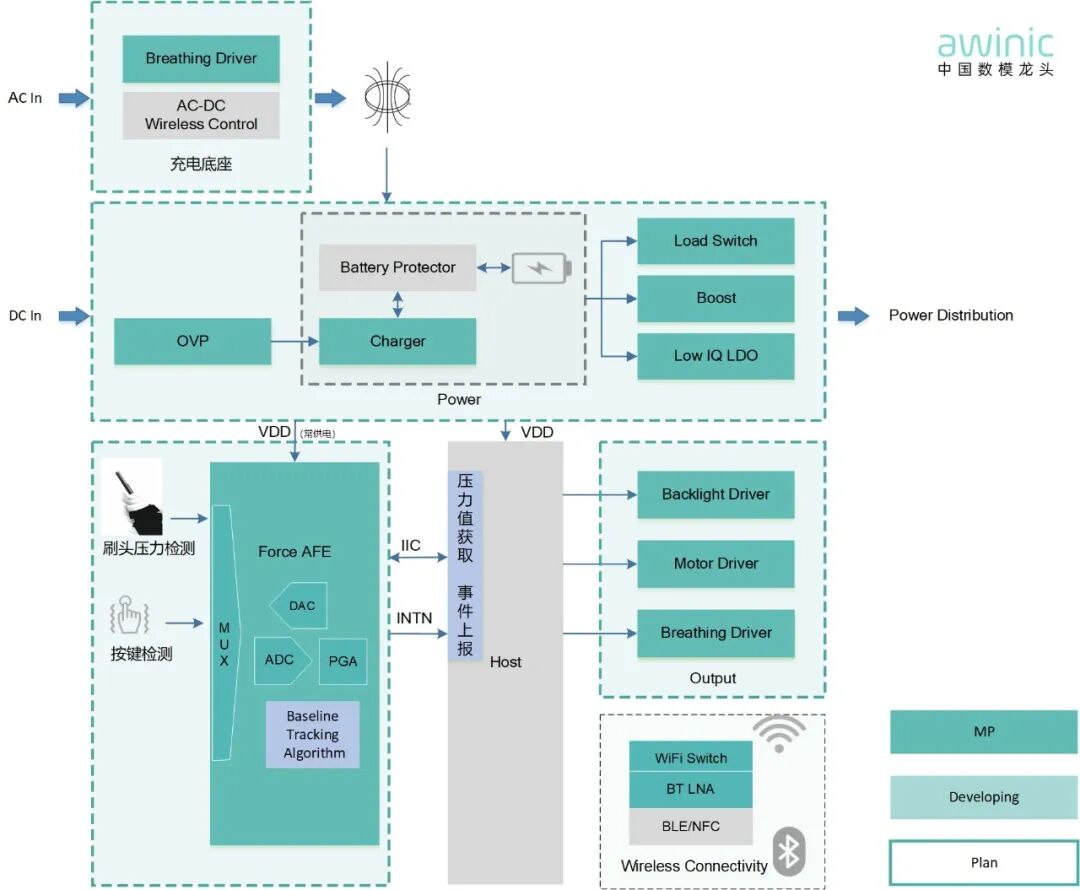

圖2 AW86872QNR 電動牙刷應用方案框圖

SOC方案可采用AW86803QNR。借助芯片的60K flash，客戶可進行方案集成。壓力識別模塊不再需要額外主控，直接實現壓力及按鍵的檢測。還能根據實際需求外接馬達驅動芯片，當刷頭力度超標或按鍵觸發時即可立即控制馬達反饋，開發效率直接拉滿。

圖3 AW86803QNR電動牙刷應用方案框圖

awinic
03 物料選型

本電動牙刷電路方案以模塊化設計為核心，搭載艾為系列元器件保障穩定運行，整體架構圍繞“供電 - 控制 - 交互”三大維度展開。

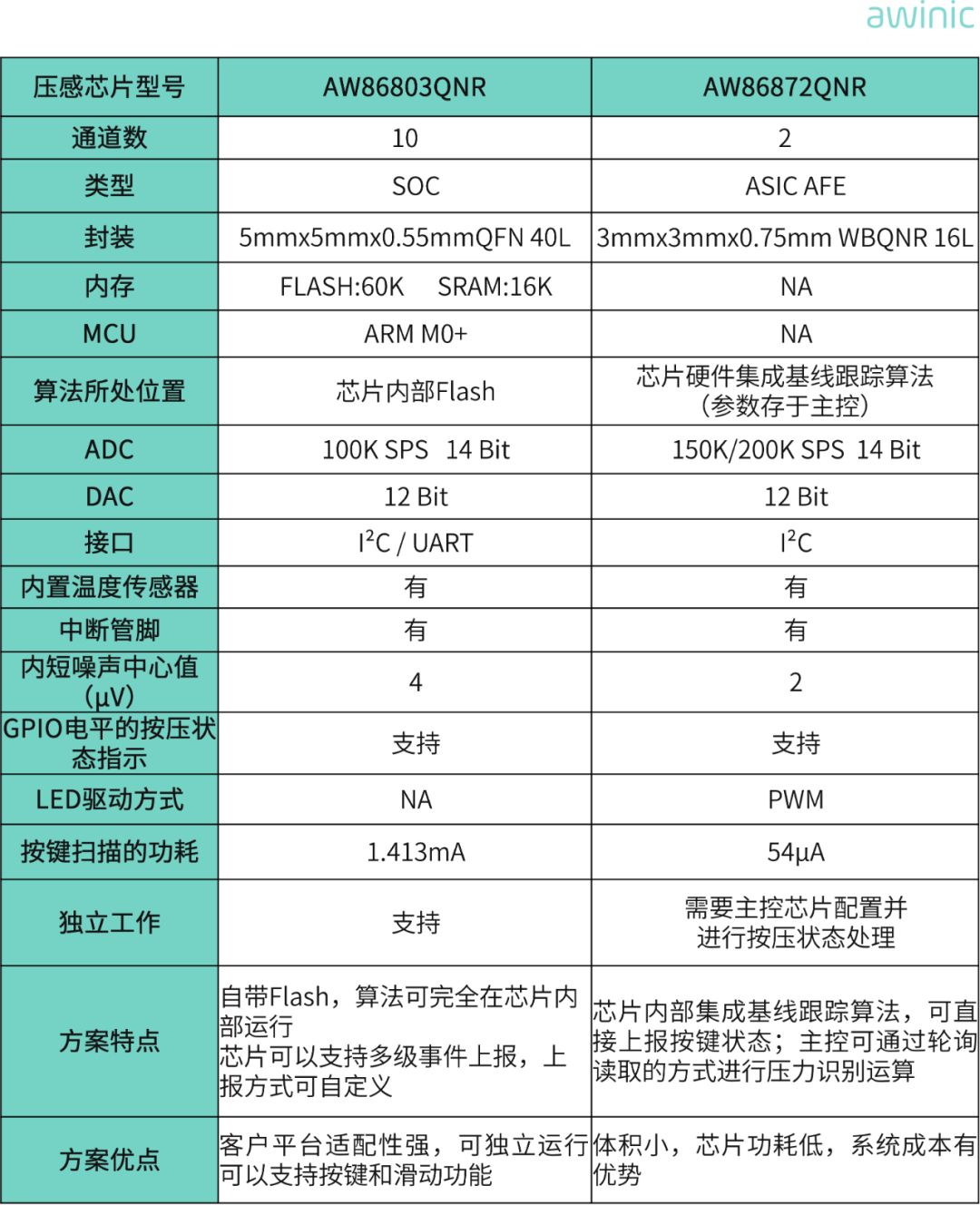

表1 方案對比表

供電與電池管理模塊采用多層防護設計：

AW32002CSR鋰電池充電芯片支持 USB 規范與電源路徑管理，適配 3.7V 鋰電池；

AW37030D110DNRLDO 芯片提供 300mA 高性能穩壓輸出，為核心器件供電；

AW33901FCR過壓保護芯片以 30mΩ 低內阻和 50ns 快速關斷特性，保護下游電路；

電機控制環節，AW8637DNR驅動芯片支持 1.9A 大電流輸出，集成欠壓、過流、過溫保護；

人機交互模塊豐富用戶體驗：AW86872QNR按鍵檢測芯片以 14Bit 精度、低功耗特性實現按鍵狀態精準識別。

整體方案兼顧續航、性能與安全性，適配不同定位電動牙刷產品。以下是部分芯片選型表：

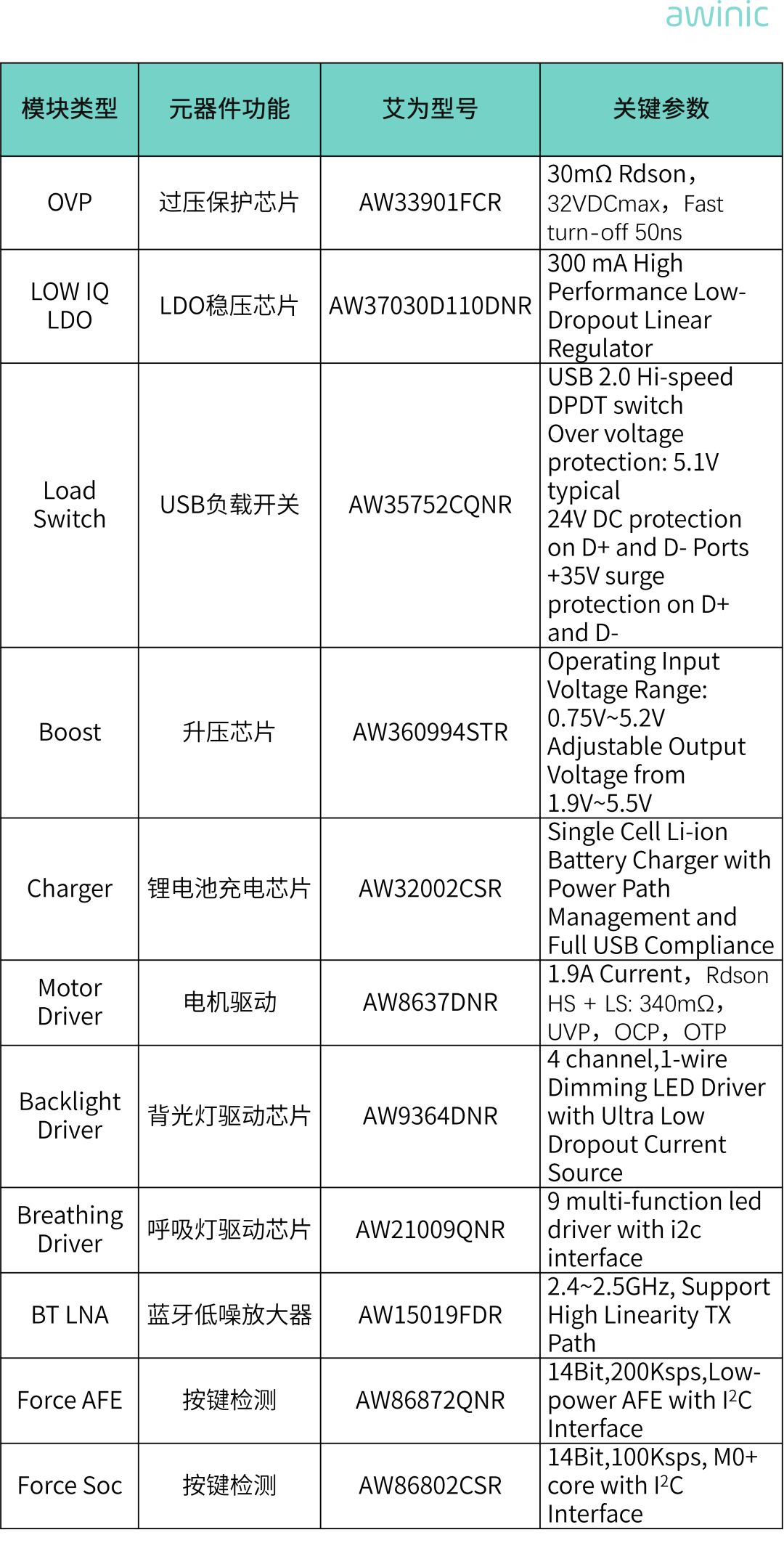

表2 物料選型表
