領芯微電子推出一款32位內核的面向汽車電子應用的SOC產品——LCA067AK45LU8。集成LIN PHY，集成6相NN MOS，可靈活配置為3相或者4相工作模式，可直接驅動三相電機繞組，以及步進電機，并通過AEC-Q100 Grade1認證。

該SOC芯片輸入電壓范圍5.5V~28V，最大耐壓40V；配置為4相工作模式，持續電流為0.5A，配置為3相模式，持續工作電流可達1A。廣泛適用于汽車空調出風口電機、AGS進氣格柵執行器、電子水閥、座椅風機等電機應用控制系統。

產品介紹

MCU性能

72MHz 32位M0內核

-硬件除法器

-Cordic計算單元

-CRC計算單元

支持低功耗模式

工作環溫：-40℃~125℃

儲存器

64KBytes嵌入式Flash，支持預取功能和讀/寫保護，支持Parity校驗

10KBytes SRAM，分為兩個獨立分區，分別為4KB和6KB，支持Parity校驗

16KBytes ROM，支持從ROM啟動和安全故障處理

電源管理與復位

2.0V到5.5V供電和I/O

內置兩個LDO：正常LDO和低功耗LDO

高精度上電、掉電復位（POR_PDR）

8個可編程低壓復位（LVR），8個可編程電壓監測器（LVD）

時鐘系統

內置出廠校準過的16MHz RC振蕩器（RCH，1%精度）

32KHz的低速晶振（OSCL）

內置出廠校準過的32KHz RC振蕩器（RCL，10%精度）

內置PLL，最高輸出288MHz，抖動小于100ps

通訊模塊

2個UART

1個SPI

1個I2C

LIN-PHY模塊

內部集成了LIN收發器和驅動芯片，兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”標準；通過AEC-Q100認證

支持12V應用，工作電壓范圍5.5~27V

支持遠程喚醒，LIN傳輸數據速率高達20kbps

內置過溫保護功能（熱關斷）

內置顯性超時功能

總線限流保護功能

電池欠壓保護功能

極低功耗的休眠模式

最大支持15個從機自動尋址

模擬模塊

1個12位A/D轉換器，最高轉換速率為2MSPS，雙采樣保持電路，靈活可配的序列模式，支持ADC通道掛起和注入

3個差分運算放大器（OPA），2個模擬比較器(ACMP)，1個10位D/A轉換器(DAC)

電機驅動模塊

輸入電壓范圍VSM5.5-28V，最大耐壓40V

集成6路NN預驅和6路NN MOS，集成charge pump

可配置為4相和3相工作模式，4相工作電流0.5A，3相模式工作電流1A（持續）

內置相電壓采樣BMEF分壓單元，和VDC分壓模塊，分壓精度1%精度以內

內置欠壓、過流、過溫保護（170°C），VDS過壓保護，VDS過壓保護點：可配置為1.75V、2V、2.25V、2.5V、2.37V、2.71V、3.05V或3.39V

5V LDO輸出電流最大50Ma ，低功耗電流< 70 uA

支持-40°C至150°C的結溫

產品描述

LCA067AK45LU8高度集成電機控制所需部件，所需外圍元器件少、噪聲低、電機轉矩脈動小。內置EEPROM，可配置客戶電機參數、啟動和調速方式。調速接口可選擇PWM、模擬輸入和UART調節電機轉速，同時集成電機轉速指示功能，可通過FG引腳或UART接口實時讀取電機轉速。速度控制方式可選擇恒轉速、恒電流和恒功率。芯片集成過流、欠壓、過壓、過溫、缺相、堵轉等多種保護模式。

系統框圖

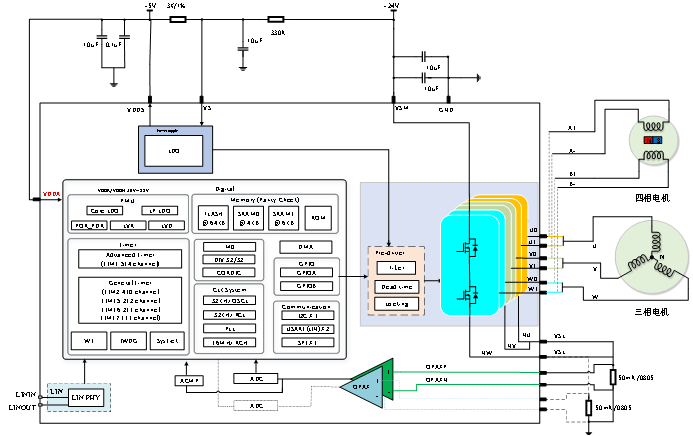

▲基于LCA067AK45LU8的三相/四相電機控制系統框圖

應用場景

使用場景功能參數

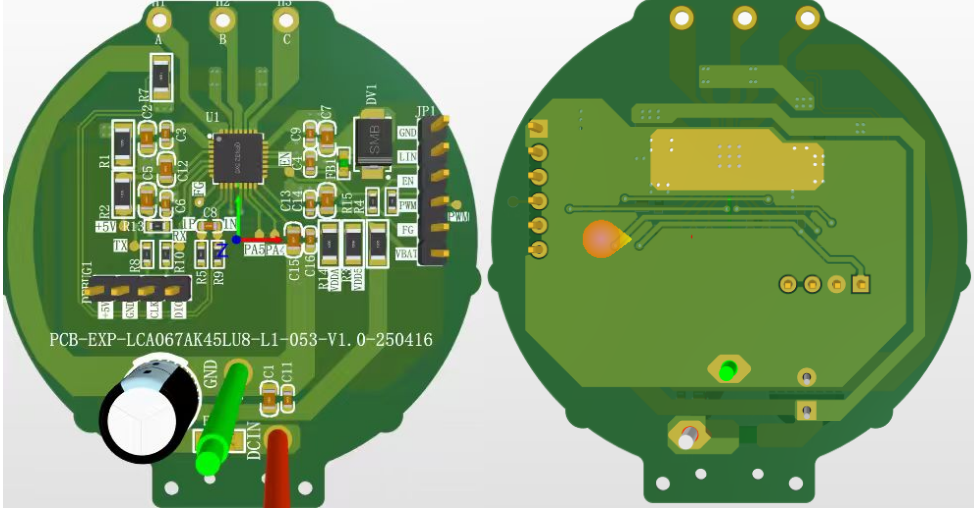

Demo板展示

電機控制系統框圖

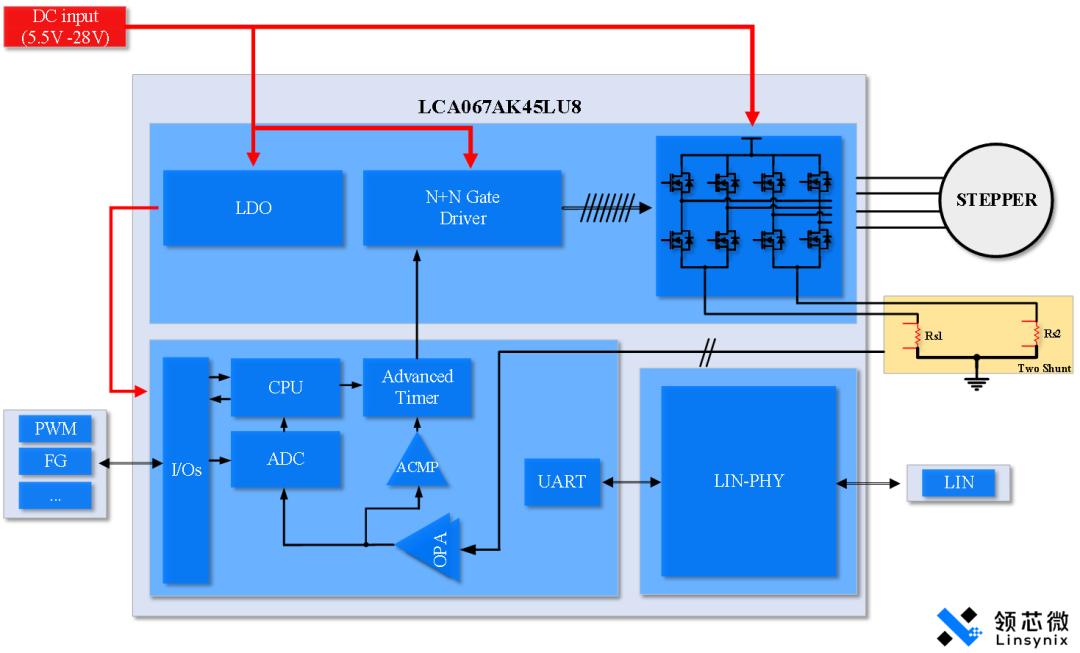

▲兩相步進電機控制系統框圖

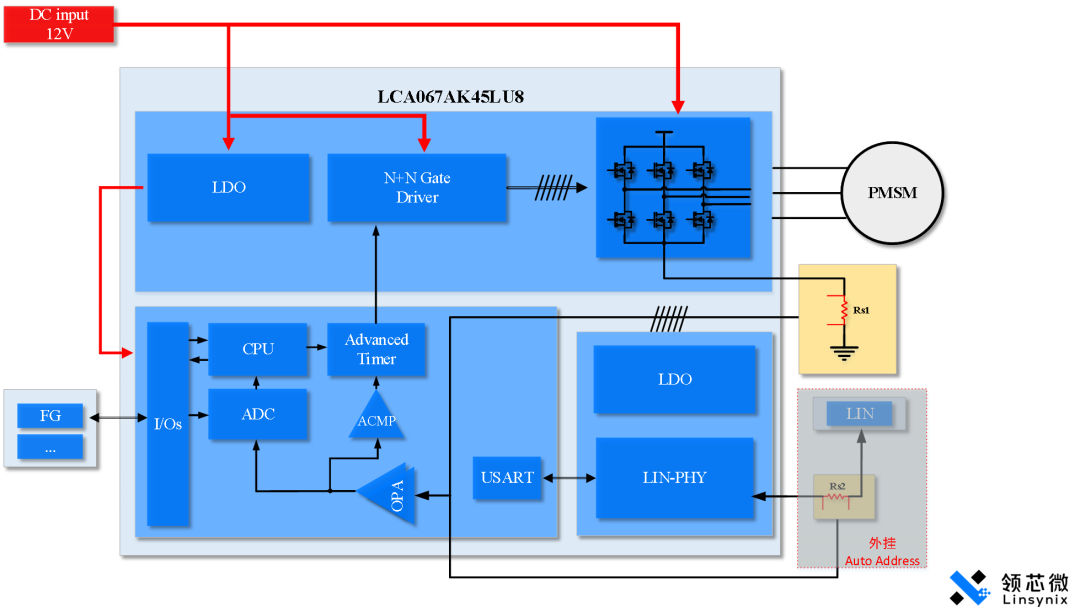

▲三相無刷電機控制系統框圖(外置Auto Address)

LCA067AK45LU8產品全集成設計，解決了分立器件方案控制系統復雜程度高、成本高、穩定性不足等問題，使得整體控制電路簡潔高效，降低經濟成本，并縮短產品開發周期。同時在產品設計中降低電磁干擾風險，滿足車規應用嚴格EMC要求。該SOC芯片可實現3 相和 4 相工作模式，從而適配步進電機、三相直流無刷電機等不同電機的驅動控制，有效降低車企多場景開發的適配成本。
