該ADC32RF52是一款單核 14 位、1.5 GSPS、雙通道模數轉換器 （ADC），支持輸入頻率高達 2 GHz 的射頻采樣。該設計最大限度地提高了信噪比 （SNR），并提供 -153 dBFS/Hz 的噪聲頻譜密度。使用額外的內部 ADC 和片上信號平均，噪聲密度提高到 -156 dBFS/Hz （2x AVG） 和 -159 dBFS/Hz （4x AVG）。

每個ADC通道都可以使用支持相位相干跳頻的48位NCO連接到四頻數字下變頻器（DDC）。使用GPIO引腳進行NCO頻率控制，可以在不到1 μs的時間內實現跳頻。
*附件：adc32rf52.pdf

該ADC32RF52支持具有子類 1 確定性延遲的 JESD204B 串行數據接口，數據速率高達 13 Gbps。

高能效ADC架構在1.5 Gsps時功耗為1.4 W/ch，并以較低的采樣率提供功率縮放。

特性

• 14位、雙通道1.5GSPS ADC
• 噪聲頻譜密度：
  • NSD = -153 dBFS/Hz（無 AVG）
  • NSD = -156 dBFS/Hz（2x 平均值）
  • NSD = -159 dBFS/Hz （4x AVG）
• 單核（非交錯）ADC架構
• 孔徑抖動：50 fs
• 低近距離殘余相位噪聲：
  • 10 kHz 偏移時為 -133 dBc/Hz
• 頻譜性能（f IN = 900 MHz，-4 dBFS）：
  • 2 倍內部平均
  • 信噪比：66.8 dBFS
  • SFDR HD2,3：74 dBc
  • SFDR 最差雜散：90 dBFS
• 輸入滿量程：1.0/1.1 Vpp （1/1.8 dBm）
• 代碼錯誤率 （CER）：10 -15
• 全功率輸入帶寬 （-3 dB）：1.6 GHz
• JESD204B串行數據接口
  • 最大通道速率：13 Gbps
  • 支持子類 1 確定性延遲
• 數字下變頻器
  • 每個ADC通道最多4個DDC
  • 復輸出：4 倍、16 倍至 128 倍抽取
  • 48 位 NCO 相位相干跳頻
  • 快速跳頻：< 1 us
• 功耗：1.8 W/通道（2x AVG）
• 電源：1.8 V、1.2 V

參數

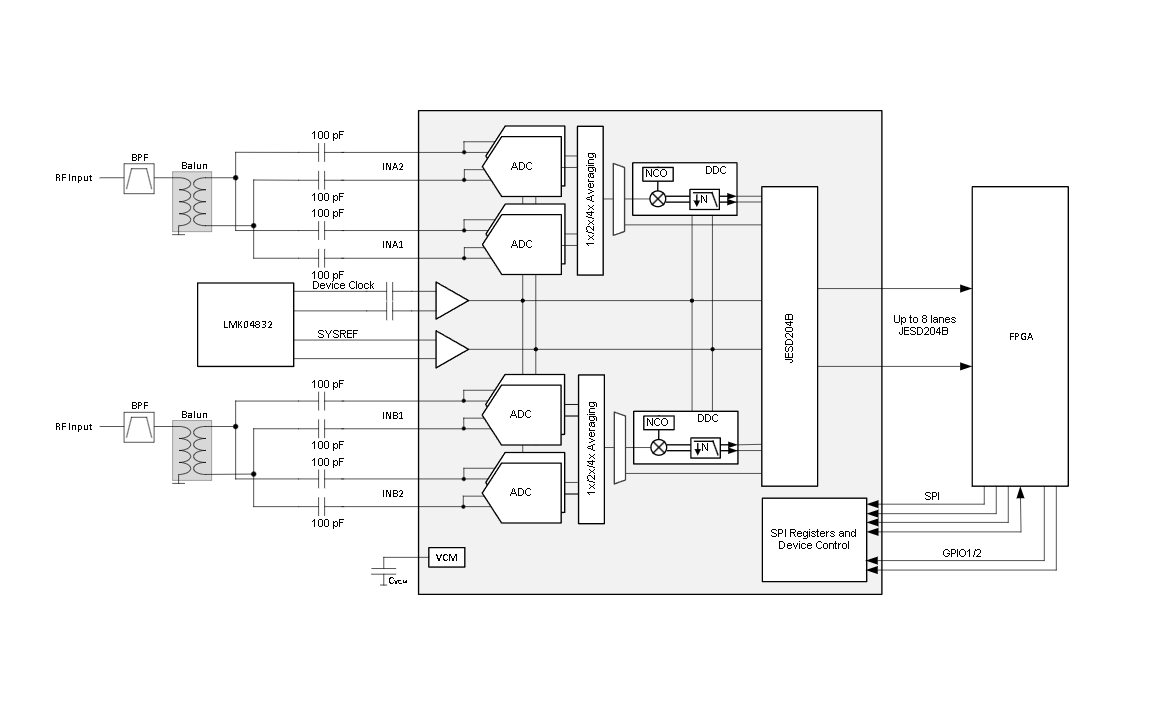

方框圖

ADC32RF52 是德州儀器（Texas Instruments）推出的一款 14 位、雙通道射頻采樣模數轉換器（ADC），主打高采樣速率、低噪聲與靈活的數字信號處理能力，適用于相控陣?yán)走_、頻譜分析儀、軟件定義無線電（SDR）等對信號帶寬與精度要求嚴苛的場景。以下從核心特性、性能參數、功能模塊、應用設計及使用信息等方面展開總結。

一、核心特性與產品定位

1. 基礎參數與架構

• 分辨率與采樣速率 ：14 位分辨率，雙通道同步采樣，最高 1.5GSPS（單通道模式下可通過內部 averaging 優化性能），采用 非交錯單核心架構 ，避免交錯失真，提升信號線性度。
• 噪聲性能 ：噪聲譜密度（NSD）表現優異，無內部平均時為 - 153dBFS/Hz，2 倍平均時優化至 - 156dBFS/Hz，4 倍平均時可達 - 159dBFS/Hz，支持低噪聲場景需求。
• 帶寬與輸入特性 ：全功率輸入帶寬（-3dB）1.6GHz，可用輸入頻率范圍覆蓋 DC 至 2GHz，支持 L 波段直接射頻采樣；模擬輸入為差分結構，默認 100Ω 內部端接，可通過寄存器配置為 50Ω，滿量程輸入電壓（VFS）1.0-1.1VPP（對應 1-1.8dBm）。

2. 環境適應性與可靠性

• 工作溫度 ：-40°C 至 85°C（環境溫度），結溫（TJ）最高 105°C，滿足工業級應用需求。
• ESD 防護 ：人體放電模型（HBM）±1000V，帶電器件模型（CDM）±500V，符合 JEDEC 抗靜電標準。
• 封裝規格 ：64 引腳 VQFN（RTD 封裝），尺寸 9mm×9mm，最大高度 0.9mm，底部熱焊盤需焊接至 PCB 以保障散熱與機械性能。

二、關鍵性能指標

1. 動態性能（典型值，TA=25°C，F(xiàn)S=1.5GSPS，Dither 使能）

2. 直流性能

• 微分非線性（DNL） ：±1LSB（fIN=10MHz），無失碼，保障轉換線性度。
• 積分非線性（INL） ：±8LSB（fIN=10MHz），降低信號重建誤差。
• 偏移誤差（VOFF_ERR） ：±0.2% FSR，增益誤差（GAIN_ERR）±0.2% FSR，通道間增益匹配 ±0.2dB。

三、核心功能模塊

1. 模擬輸入與采樣時鐘

• 輸入結構 ：每通道含 2 組差分輸入（INA1±/INA2±、INB1±/INB2±），支持 1x/2x/4x 內部平均模式：
  • 1x 平均：僅使用 INA1±/INB1±，帶寬 1.6GHz。
  • 2x 平均：INA1± 接入 2 個內部 ADC 并行采樣，帶寬 1.5GHz。
  • 4x 平均：INA1± 與 INA2± 均接入 2 個 ADC，需外部信號分壓，帶寬 1.5GHz。
• 采樣時鐘 ：差分輸入（CLKP/CLKM），100Ω 內部端接，推薦 AC 耦合，輸入共模電壓（VICM）0.65-0.85V，時鐘占空比 45%-55%，低抖動時鐘源（<50fs）可最大化 SNR。

2. 數字下變頻器（DDC）

• 配置靈活性 ：每通道最多 4 個獨立 DDC，支持 復數抽取 （4x/8x/16x/32x/64x/128x）與 實數抽取 （無 NCO 混頻），復數模式下通帶帶寬約 80%，實數模式約 40%。
• 數控振蕩器（NCO） ：48 位相位相干 NCO，支持快速跳頻（<1μs），每 DDC 可存儲 4 個頻率，通過 GPIO 或 SPI 選擇，支持相位連續與無限相位相干模式，滿足頻率捷變應用（如雷達跳頻）。
• 濾波特性 ：抽取濾波器阻帶抑制≥85dB，支持 20 位輸出模式（針對高抽取率，避免量化噪聲限制），輸出數據擴展至 32 位（含 12 位補零）。

3. JESD204B 串行接口

• 鏈路性能 ：支持最高 8 路串行 lane，單 lane 速率最高 13Gbps，8b/10b 編碼，Subclass 1 確定性延遲，支持多器件同步（SYSREF 觸發）。
• 幀配置（LMFS 參數） ：可配置 L（lane 數）、M（轉換器數）、F（每幀字節數）、S（每幀采樣數），例如 LMFS=8-2-2-4（8lane，2 轉換器，2 字節 / 幀，4 采樣 / 多幀）。
• 測試模式 ：支持 PRBS（2^7 至 2^31）、斜坡信號、交替碼型輸出，用于鏈路調試與誤碼率測試。

4. 校準與同步

• 前臺校準 ：通過 SPI 或 GPIO 觸發，校準 ADC 偏移與增益誤差，單次校準耗時約 46ms×(1.5GSPS / 實際采樣率)，支持連續校準或按需校準，校準期間無數據中斷。
• SYSREF 同步 ：外部 SYSREF 信號（差分輸入，100Ω 端接）用于多器件時序?qū)R，支持 AC/DC 耦合，可通過寄存器配置僅同步 NCO 或全鏈路同步，避免多 ADC 間延遲偏差。

四、電源與功耗

1. 電源需求

2. 功耗分布

• 正常模式（1x 平均） ：總功耗約 3.55W；4x 平均時增至 4.85W，主要來自額外 ADC 核心與數字濾波。
• 掉電模式 ：功耗降至 190mW，適用于設備閑置時節能。

五、應用設計要點

1. 電源設計

• 供電架構 ：推薦 “開關穩壓器 + LDO” 兩級方案，例如第一級用 LMS3635（高效率降壓），第二級用 TPS7A8400（低噪聲 LDO），AVDD12/CLKVDD 需獨立供電，避免數字噪聲耦合至模擬域。
• 去耦配置 ：每個電源引腳旁需放置 0.1μF 陶瓷電容（靠近引腳），并搭配 10μF/47μF 鉭電容，CLKVDD 對噪聲敏感，需額外增加鐵氧體磁珠濾波。

2. PCB 布局

• 模擬信號 ：差分輸入（INA±/INB±）與時鐘（CLKP/M）采用 100Ω 差分布線，長度匹配誤差 < 5mil，避免過孔，減少阻抗不連續。
• 數字信號 ：JESD204B 輸出（DOUTx±）采用緊密耦合 100Ω 差分線，長度匹配誤差 < 10mil，遠離模擬區域以降低串?dāng)_。
• 接地與散熱 ：模擬地（AGND）與數字地（DGND）單點連接至公共地平面，底部熱焊盤通過過孔連接至 PCB 內層地，確保散熱路徑通暢。

3. 初始化與配置

• 上電時序 ：先加 DVDD（1.2V），再加 AVDD12/CLKVDD，最后加 AVDD18（1.8V），復位引腳（RESETb）需拉低至少 100ns 以加載默認寄存器。
• 關鍵寄存器配置 ：
  • 平均模式：通過 CALIBRATION 頁 0x34 寄存器選擇 1x/2x/4x 平均。
  • DDC 配置：DIGITAL 頁 0x2C（DDC 使能）與 0x2D（抽取率），DDCA/B 頁配置 NCO 頻率。
  • JESD 接口：JESD 頁 0x22（LMFS 模式）、0x21（SYSREF 使能），需同步接收端與發送端幀格式。
