全球范圍內電動汽車銷量和可再生能源產量正在上升。電動汽車充電所引發的電力需求可能會使總電力消耗量急劇增加。如果當前的全球趨勢繼續下去，工程師面臨的主要挑戰將是管理由供需變化和電動汽車以不同的間隔連接電網而導致的電網超載所造成的復雜能源流。一種解決方案是使用電動汽車電池作為儲能資產來改善電網響應，即車輛到電網 (V2G)。V2G 支持分布式能源資源的安全運行，并有助于管理復雜的能源流、提高效率并最大限度地減少能源損失。

管理這些動態電力系統是一項復雜的工作，需要兩項關鍵能力：1）實現電動汽車和電網之間的雙向電力流動；2）預測電動汽車預計連接到電網的總體電力負荷和時間范圍。為此，工程師必須依靠雙向電源轉換器和基于模擬的技術開發。

開發雙向電源轉換器

使用電動汽車電池作為存儲單元需要一個允許電流流動的雙向電源轉換器和一個管理設備切換以調節電壓和電流的數字控制系統。這些組件使轉換器能夠?qū)崿F(xiàn)電池和電力系統之間所需的功率流動。

在雙向電源轉換器開發中，設計工程師使用臺式計算機上的行為模型來模擬電池、電源轉換器及其控制算法和電網連接。仿真模型的價值在于它能夠準確地表示技術在開發中的行為并解決開發過程每個階段的工程挑戰。例如，轉換器平均值模型可以在反饋控制設計中實現。這些模型準確捕捉控制系統帶寬內的電壓和電流響應，同時忽略電力電子開關的影響。這簡化了模型，因為它不需要在更高的頻率下進行模擬，從而使工程師能夠快速執行控制設計迭代。桌面模擬還可用于評估并網充電站的響應、評估是否符合電網規范以及開發可提高系統正常運行時間的預測性維護算法。

雙向電源轉換器的控制設計包括調整控制參數以實現穩定、快速的響應并提供對四象限控制的支持，使系統能夠控制電流流動的方向和電壓極性。一旦設計了反饋控制，工程師就可以在包含電力電子開關的更詳細的模型上對其進行評估。作為反饋控制系統驗證的一部分，該評估評估了高頻諧波的影響。

桌面模擬還可用于評估在物理硬件上難以測試或危險的條件下的系統響應。例如，故障模擬允許工程師在安全、可重復的環境中開發和徹底測試故障監控和隔離算法。在桌面環境中驗證和確認設計后，控制和監控算法可以自動轉換為生產質量的 C 或 HDL 代碼。然后可以在實時環境中測試該代碼，以在做出最終硬件選擇之前進一步降低風險。

將雙向電源轉換器集成到電力系統中只是挑戰的一部分。為了確保大規模部署電動汽車和雙向電源轉換器不會損害電網的穩定性或可靠性，工程師必須確定這些系統在各種運行條件下如何與電網互動。工程師采用一種重要工具來評估組件和電網級性能：系統級模擬研究。

雙向充電器將電動汽車轉變?yōu)橐苿幽茉促Y產，實現 V2G。

開展模擬研究評估電動汽車充電對電網的影響

評估電動汽車充電對電網響應的影響需要詳細的電力系統仿真研究，工程師使用基于模型的設計來執行這些研究。電力系統仿真大致分為兩種類型：相量和電磁暫變 (EMT)。相量模擬更適合電動汽車充電的長期電網影響研究，因為它們能夠在更大的步驟和更長的時間段內進行準靜態模擬。準靜態模擬不需要詳細的模擬動態響應。相反，它專注于在許多操作點之間移動，其中時間步長可以從幾分鐘到一個小時，研究的時間段可以從幾個小時到一年或更長時間。

長期準靜態模擬提供了整個系統生命周期內預期電力需求的信息。它們用于組件尺寸確定、技術組合評估和系統升級規劃。當需要有關特定技術運行的更詳細信息時，EMT 研究是必要的，例如評估電力電子開關諧波對電力系統的影響。

電動汽車充電站通常通過基于逆變器的資源 (IBR) 連接到電網，IBR 是通過數字控制操作的電源轉換器。IBR 模擬需要很小的時間步驟（大約微秒或納秒）來捕捉電力電子開關的影響，以及電力轉換器拓?fù)浜涂刂葡到y(tǒng)的詳細建模。

電網影響研究要求工程師考慮涉及在多個電網位置連接電動汽車的數千種運行場景。為了大規模高效地模擬作戰場景，并行計算可以將場景分布在多個核心上。

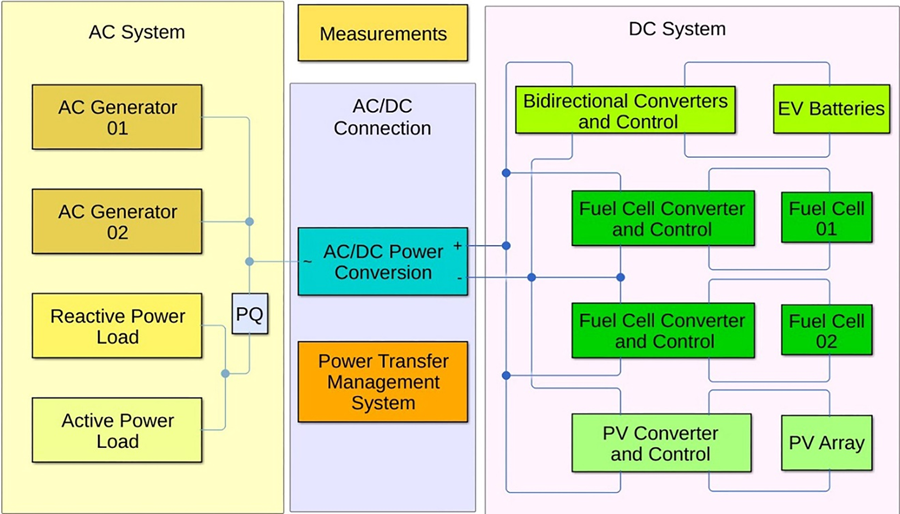

車輛到電網系統用于支持微電網的高效運行和穩定性。

Lumen Freedom 開發支持 V2G 的無線充電系統

Lumen Freedom使用基于模型的設計來開發具有內置靈活性的無線充電系統，以滿足未來的需求。為通信系統、電力電子和狀態機創建模型使工程師能夠模擬系統的運行。工程師使用 MATLAB 和 Simulink 設計核心軟件模型、整個系統的主要邏輯以及管理車輛和充電板之間通信的通信控制器。Lumen Freedom 總經理 Rod Wilson 表示：“當需求出現時，我們的系統將為向車輛到家庭和車輛到電網場景的過渡做好準備?！?/p>

V2G 作為電網現代化的催化劑

V2G 技術可以通過實現雙向電動汽車電池充電來提高電網穩定性和效率。這種方法提供了系統級的優勢，例如緩解電網峰值電力需求和支持分布式能源的可靠運行。先進的模擬模型和智能充電算法可以實現精確的能源管理優化，提高電網彈性并減少對高排放發電廠的依賴。隨著 V2G 系統得到更廣泛的應用，這些技術的持續開發和嚴格驗證對于構建更可持續、更強大的能源基礎設施至關重要。

本文作者

Graham Dudgeon，MathWorks

Graham Dudgeon 是 MathWorks 電氣技術顧問產品經理。在過去的二十年里，Graham 為電氣技術領域的多個行業提供支持，包括航空航天、船舶、汽車、工業自動化、醫療設備和電力與公用設施。Graham 的技術經驗涵蓋傳動與配電、電網整合、可再生能源、電力轉換、電機&驅動器、微電網、電動飛機、電動船舶和電動汽車，重點是系統建模和仿真、控制設計和數據分析。在加入 MathWorks 之前，Graham 是英國蘇格蘭思克萊德大學勞斯萊斯大學電力系統技術中心的高級研究員。
