中線安防保護器是一種用于解決低壓配電系統中中性線（零線）電流過大問題的電氣安全設備，它能有效預防因中性線過流引發的絕緣老化、設備損壞甚至電氣火災。19821800313

工作原理

中線安防保護器就像一個智能的“電流中和器”。它并聯在配電系統中 ，工作過程可以概括為 “檢測、計算、抵消” 三步 ：

檢測：通過內置的電流檢測環節，實時采集中性線上過大的電流信息 。

計算：內部的控制器對采集到的電流進行快速分析，精確提取出其中有害的諧波電流成分 。

抵消：功率執行器件會根據計算結果，產生一個與檢測到的諧波電流 大小相等、方向相反 的補償電流，并注入到中性線中。這樣，兩者相互抵消，從而將中性線電流降至安全范圍 。

應用場所

1.商業綜合體

· 大型LED屏幕、舞臺調光系統、地下停車場充電樁區域等，這些場所的非線性負載（如LED燈具、充電設備）易產生諧波，導致中性線電流過大。

2.醫療機構

· 手術室、醫學成像檢驗科、放療科等大型醫用設備密集區，對供電穩定性要求極高，中性線電流異?？赡苡绊懺O(shè)備運行甚至危及醫療安全。

3.公共建筑

· 機場、體育館、影劇院的照明及音響系統，大量燈具和電子設備運行時可能引發中性線過載。

4.科研教育機構

· 學校、研究院的精密實驗室、數據中心機房，對電能質量要求嚴格，中性線電流問題可能影響實驗設備和數據安全。

5.制造業

· 存在大量變頻器、整流設備的中小型制造車間，三相不平衡和諧波問題較為常見，需通過中線安防保護器治理中性線電流。

6.數據中心

· 網絡機房、服務器集群等對供電可靠性要求極高的場所，中性線電流過大可能引發設備故障或數據丟失。這些場所通常具有非線性負載集中、三相負載不平衡等特點，容易導致中性線電流異常，中線安防保護器可通過治理諧波、平衡三相電流，有效降低電氣火災風險，保障設備穩定運行。

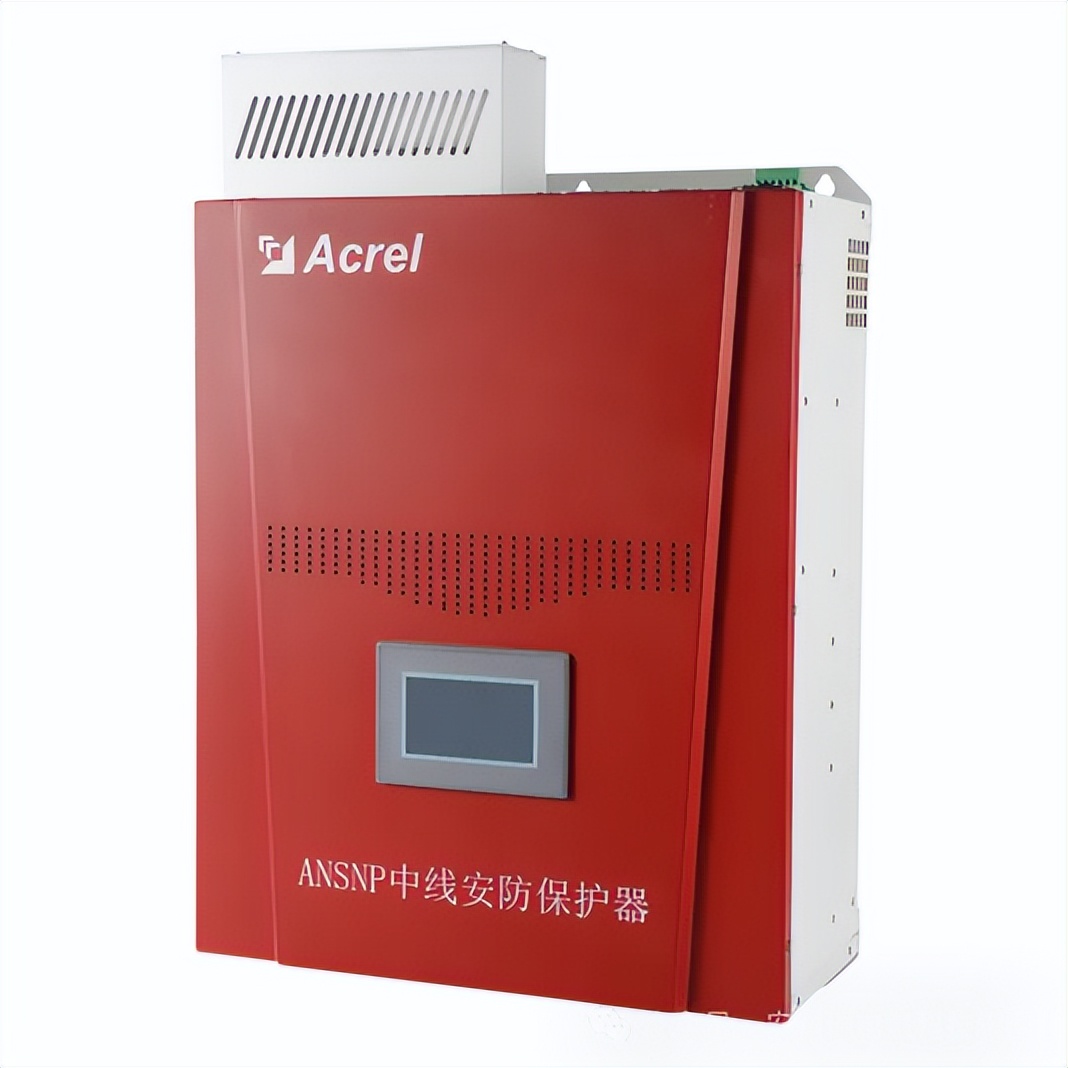

安科瑞中線安防保護器

（一）設計依據：遵循國標保障安全

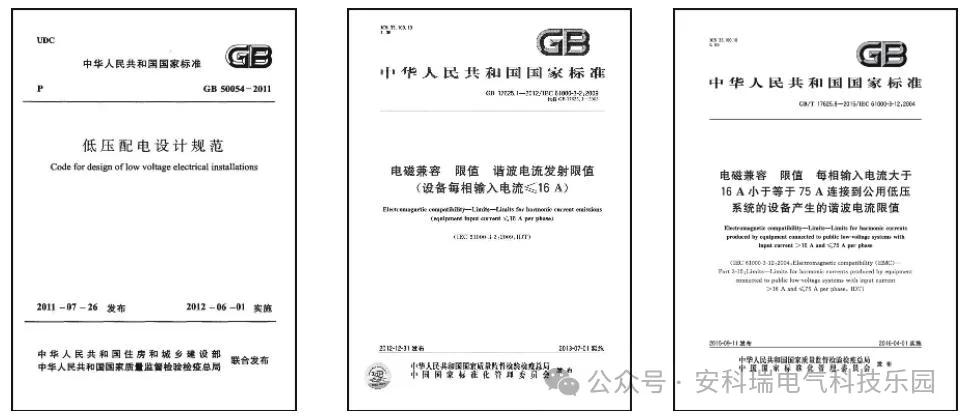

ANSNP 中線安防保護器的設計嚴格依據多項國家標準，核心參考 GB50054-2011《低壓配電設計規范》、GB 17625.1-2012《電磁兼容限值諧波電流發射限值》等。其中，GB50054-2011 明確規定，三相四線制低壓 0.4kv 配電系統中，中性線一般小于等于相線線徑，但若存在 3N 次諧波，中性線電流易超相線電流；同時對中性導體截面選擇、過電流保護、諧波電流計入等均有詳細要求，確保產品設計合規、安全。

（二）型號與尺寸：適配不同場景需求

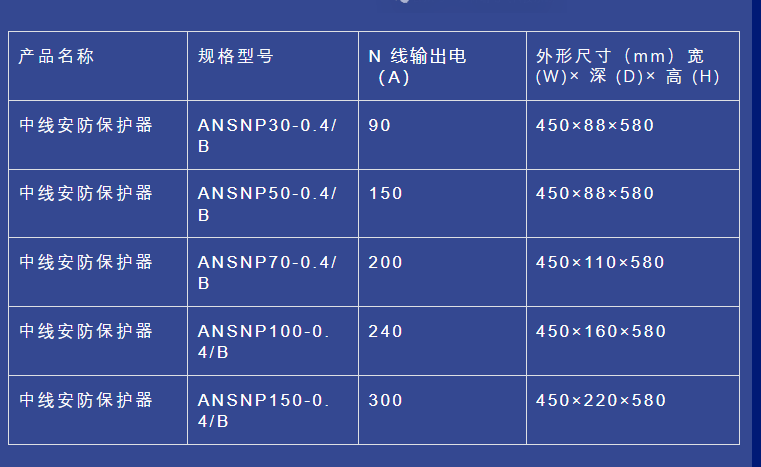

產品采用壁掛式（B 型）安裝方式，針對不同容量需求設計了多類型號，具體參數如下表所示，可根據實際配電系統的 N 線電流需求靈活選型。

三、核心技術：多維度治理電能質量問題

（一）工作原理

保護器通過電流檢測環節采集中性線上各次諧波電流，經控制器快速計算并提取諧波電流含量，生成諧波電流指令，再由功率執行器件輸出與諧波電流幅值相等、方向相反的補償電流，注入中性線后即可消除過大的中性線電流，同時改善諧波污染、三相不平衡等問題。

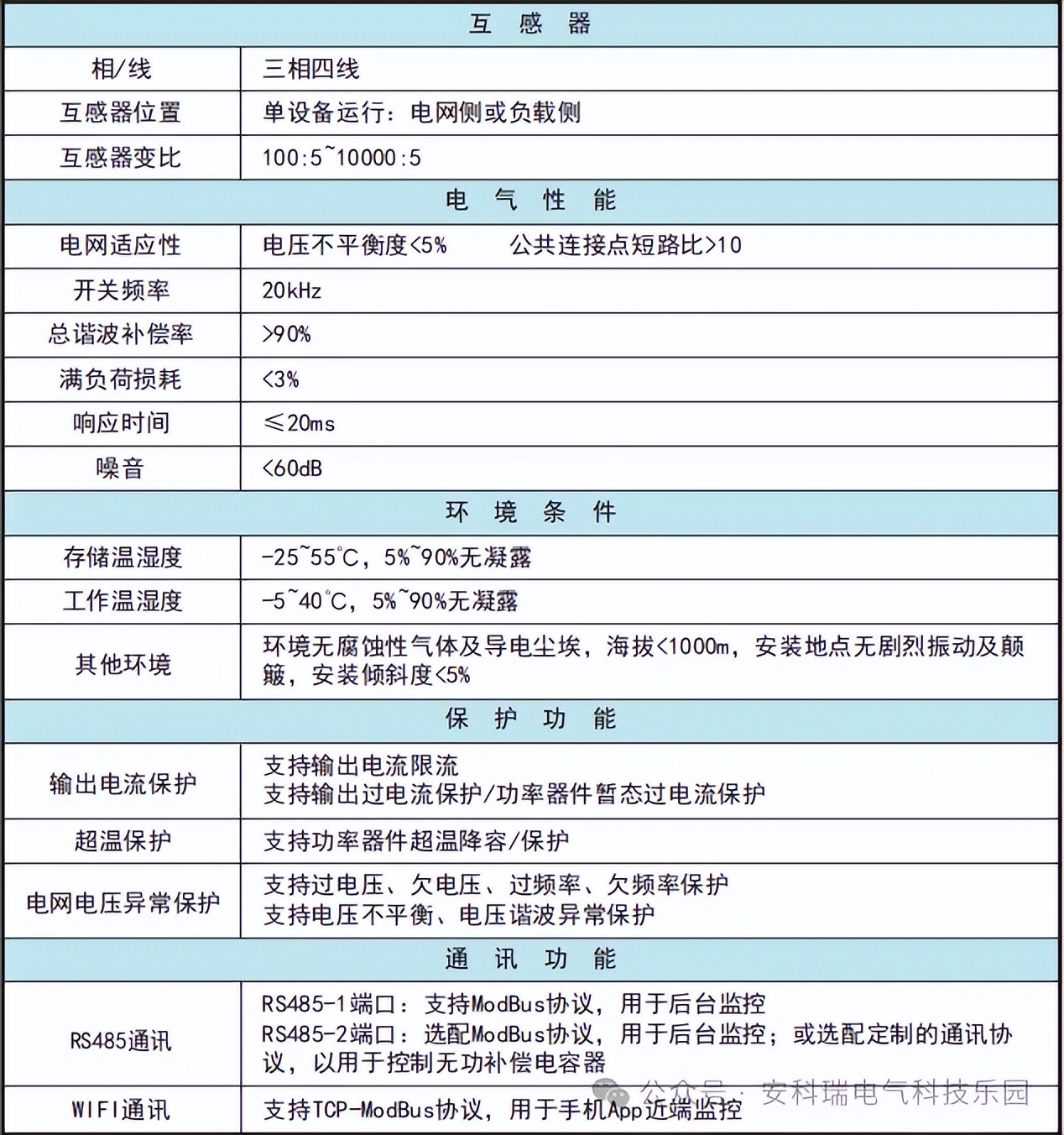

（二）關鍵技術參數

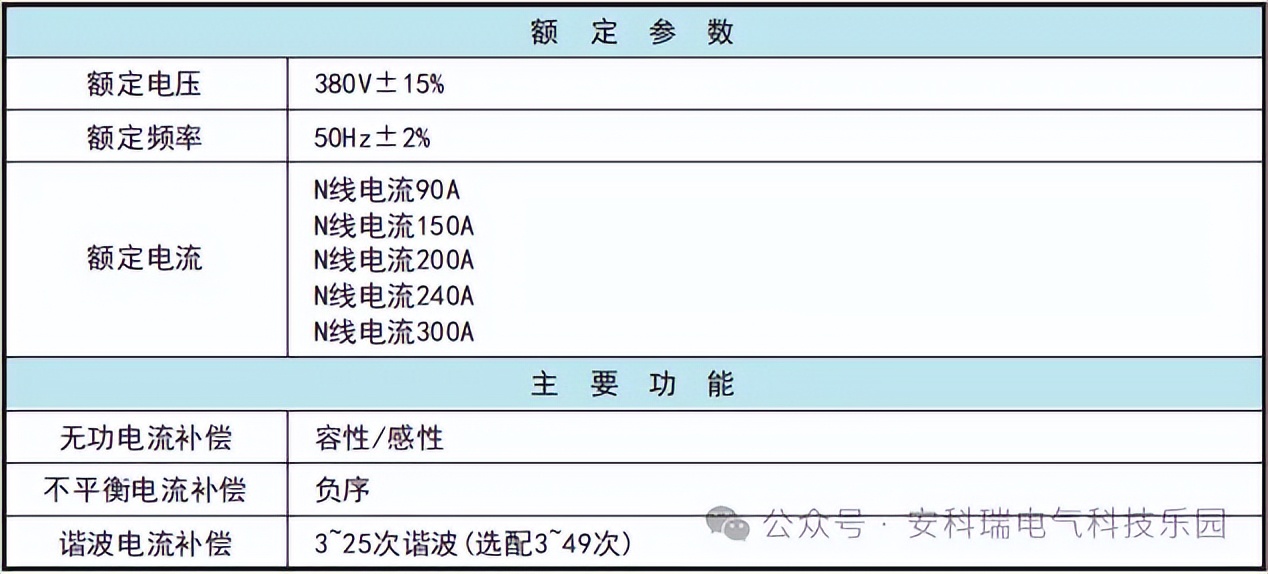

1.額定參數：額定電壓 380V±15%，額定頻率 50Hz±2%，適配低壓配電系統常規工況。

2.核心功能：支持容性 / 感性無功電流補償、負序不平衡電流補償，可補償 3~25 次諧波（選配 3~49 次），全面覆蓋常見電能質量問題。

3.電氣性能：總諧波補償率＞90%，響應時間≤20ms，滿負荷損耗＜3%，開關頻率 20kHz，確保補償高效、快速且低能耗；電網適應性強，電壓不平衡度＜5%，公共連接點短路比＞10。

4.保護與通訊：具備輸出電流保護、超溫保護、電網電壓異常保護（過電壓、欠電壓等），保障設備穩定運行；支持 RS485 通訊（ModBus 協議）和 WIFI 通訊（TCP-ModBus 協議），可實現后臺監控與手機 App 近端監控，方便運維管理。

5.環境適應：工作溫濕度范圍 - 5~40℃、5%~90%（無凝露），存儲溫濕度范圍 - 25~55℃、5%~90%（無凝露），適用于多數室內配電場景，且要求環境無腐蝕性氣體、導電塵埃，海拔＜1000m。

四、應用案例：實際場景驗證治理效果

（一）體育中心 N 線治理項目

某體育中心泛光照明供配電系統存在中性線電流過大問題，AL6 配電箱 A/B/C 三相電流分別為 173A、186A、169A，N 線電流卻達 299A，是相線電流的 1.7 倍，且電流總畸變率 90.2%，3 次諧波占比高。

方案選型：選用 ANSNP100-0.4/B 壁掛式保護器，搭配壁掛開關箱、塑殼斷路器（CKM33-630H/3300 630A）及電流互感器（AKH-0.66 40I 500/5）。

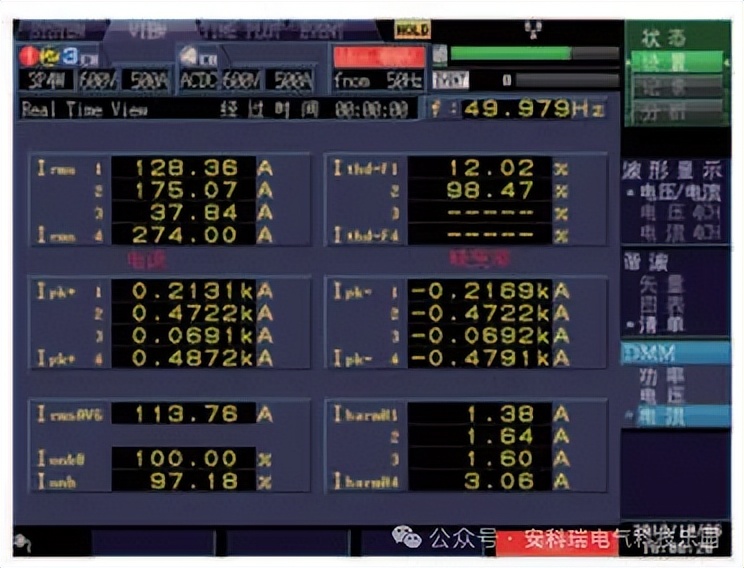

凈化效果：治理后相線電流從 175A 降至 128A，保護器輸出 274A 補償電流，中性線電流降至 37A 左右，電流總畸變率顯著降低，滿足系統安全運行要求。

（二）商業廣場 N 線治理項目

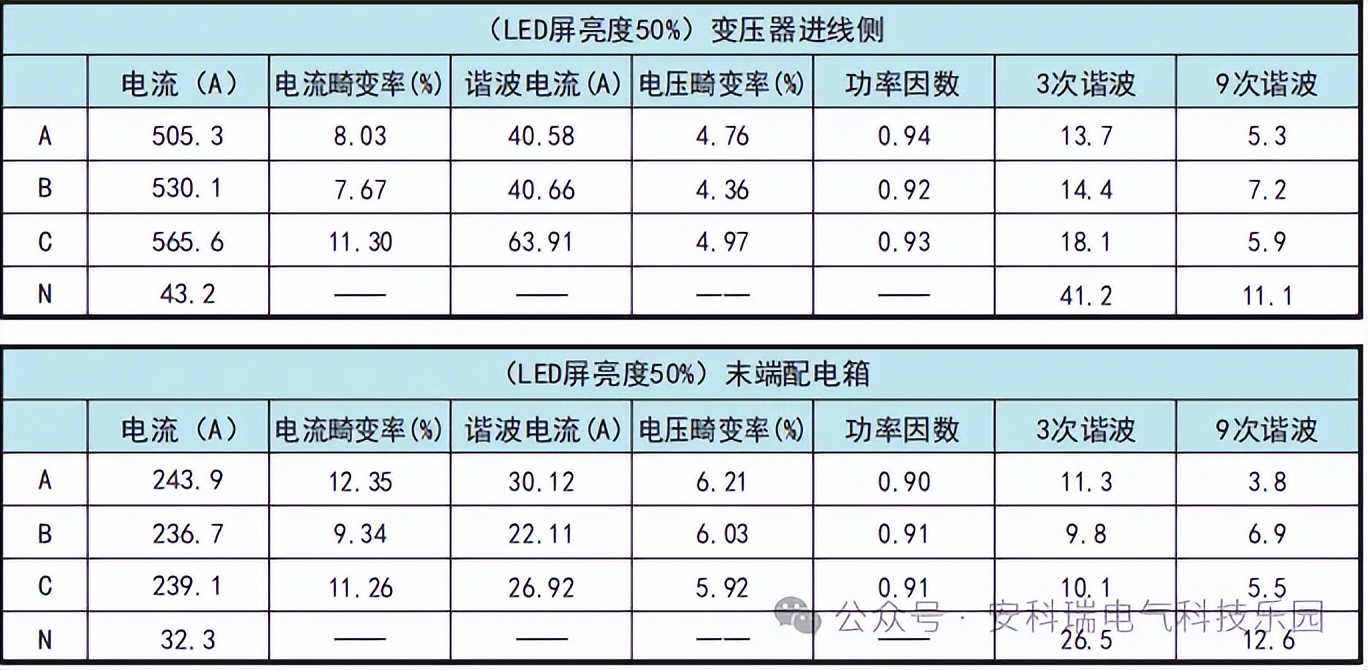

某商業廣場因 LED 屏功率波動，導致配電間中性線發熱、配電箱溫度高，變壓器間歇異響。LED 屏亮度 50% 時，變壓器進線側 N 線電流 640A，3 次諧波電流 242A（超國標限值 62A），電壓畸變率 5.03%（超國標限值 5%）；末端配電箱 N 線電流 437.6A，電流畸變率 85%。

方案選型：采用 ANSNP150-0.4/B 壁掛式保護器，配套設備與體育中心項目一致。

凈化效果：治理后變壓器進線側 N 線電流降至 43A，末端配電箱 N 線電流降至 32A，3 次諧波電流、電壓畸變率均符合國標，設備異響、線路發熱問題徹底解決。
