品牌汽車銷售門店通常具有數量多、分布廣的特點，盡管單個門店的能源消耗（如電、水、燃?xì)獾龋┫鄬?duì)有限，但整體能耗總量卻相當顯著。能源相關支出，如電費和汽油費，可能占據總運營成本的15%至30%，已成為僅次于人力與房租的第三大開支項。隨著國家“雙碳”政策的推進，企業面臨著降低碳排放的要求。本文以Acrel-5000建筑能耗系統在某汽車4S店中的實際應用為例，介紹了該集團對旗下總店及40余家地方門店實施統一組網的方案，實現了能耗數據與KPI指標的采集、計算和上傳管理。

一、項目概況

該汽車投資有限公司成立于2012年，總部位于杭州，負責中國區域經銷商網絡的布局與業務運營。門店覆蓋江蘇、上海、浙江、北京、廣東等多個省市，旗下共45家經銷商，主要銷售奧迪、賓利、蘭博基尼、保時捷及BMW/MINI等豪華品牌。能耗管理系統覆蓋辦公區、會客區、維修區及光伏發電等功能區域，目前所有門店均已部署并完成系統交付。

二、客戶需求

（1）能源管控需求：此前各門店未安裝智能電表、水表及流量計，僅能通過每月電費賬單獲取總體能耗及費用，無法掌握各區域具體用能情況。

（2）KPI指標管理：客戶需按總部要求對能耗指標進行嚴格的KPI管理，并每月上報相關數據。

三、項目難點

集團需實時獲取各門店能耗數據，但多數門店未配置公網IP，部分能源計量設備也不具備聯網功能，需通過4G方式傳輸數據。

4G水表將采集數據上傳至云服務器，經后臺程序解析并轉換為標準格式后，推送至MQTT服務器，客戶本地服務器通過網絡從云平臺獲取MQTT數據。

四、解決方案

（1）能源管控：部署有線及無線智能表計，實現電、水、流量、壓縮空氣、光伏發電等能耗類型的自動與準確計量。

（2）KPI指標管理：在系統中增設KPI概況與用戶報告模塊，自動計算月度及年度指標，如單位面積能耗、烤漆房單件能耗、回收水利用率等。

（3）中英文界面適配：系統所有功能菜單均支持中英文切換，并通過客戶逐項驗收。

（4）手機APP查詢能耗：除內網WEB系統外，還提供手機APP服務，用戶可在任意內網WiFi環境下，通過APP隨時查詢門店用能數據。

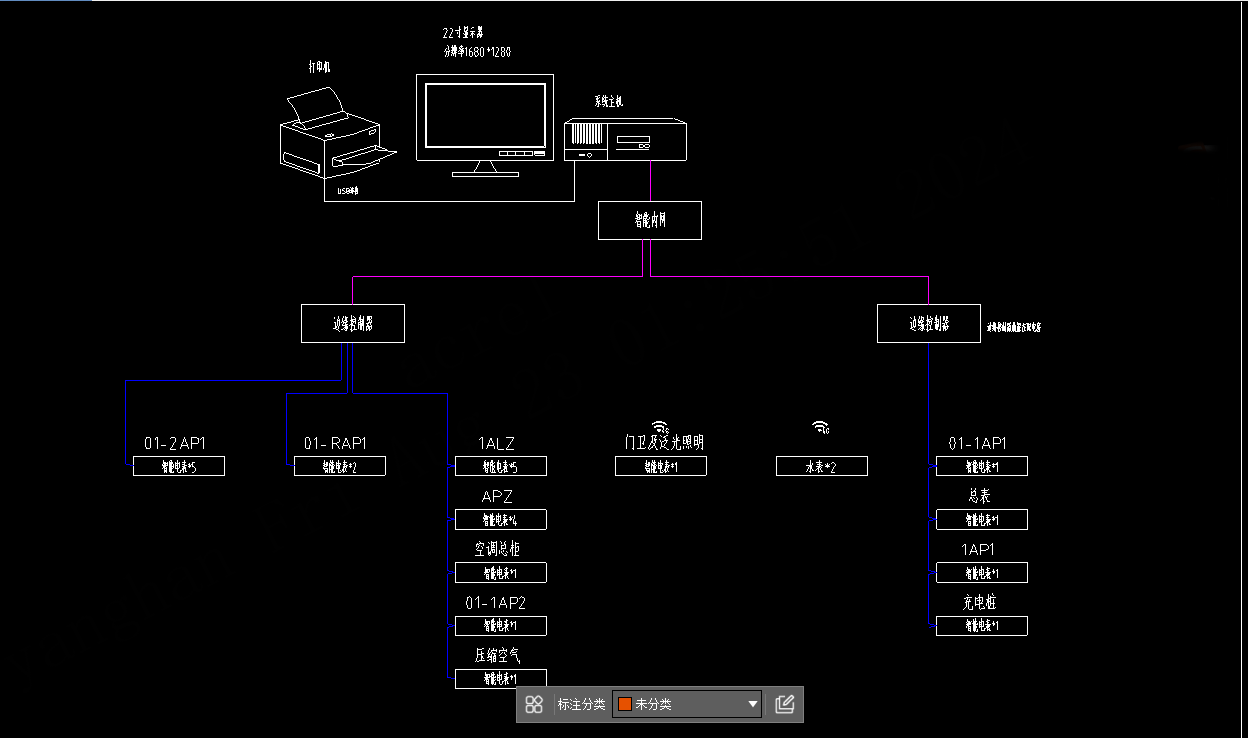

五、組網結構：

ANet-2E4SM網關采集智能電表（DTSD1352）、流量計及溫濕度傳感器數據，通過有線方式上傳至內網服務器，此外，部分智能電表（ADW300）及4G水表，可通過4G無線上傳至能源管理平臺。

六、典型硬件：

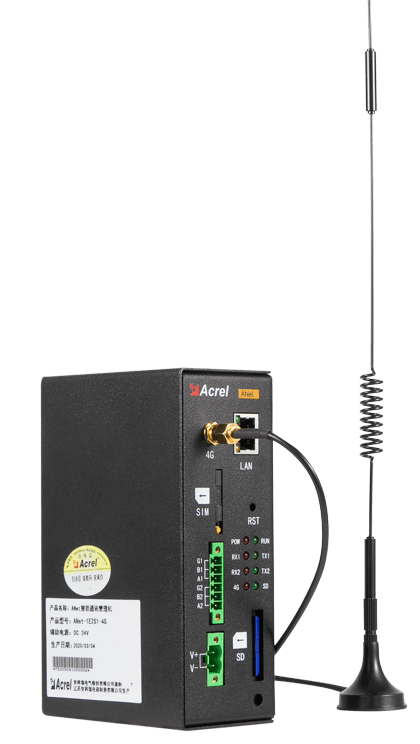

ANet-1E2S/1E1S-4G網關

● 采用高性能32位ARM處理器，至多支持2萬個數據點

● 支持32G外部存儲

● 支持?jǐn)帱c(diǎn)續傳，網絡中斷后數據存儲本地，至多支持1個月存儲

● 可選4G上傳模塊，擁有一路10M/100M以太網口

● 擁有MODBUS/MQTT等協議

● 支持AES數據加密

● 采用嵌入式LINUX操作系統，金屬外殼，導軌式安裝

● 擁有電磁兼容4級認證

● 串口，網口光耦隔離

● 支持-20℃至50℃運行溫度

七、特色功能：

（1）區域能源計量：將客戶主要的用能按照能源類型分為電、水、壓縮空氣、燃?xì)獾?。按區域劃分為車間用電，辦公區域用電，展廳及售后服務區域用電等。按分項劃分為空調用電、動力用電、照明用電、光伏發電，自來水、回收水等。根據現場情況滿足客戶對于能源管理的基本要求，且自定義程度較高。

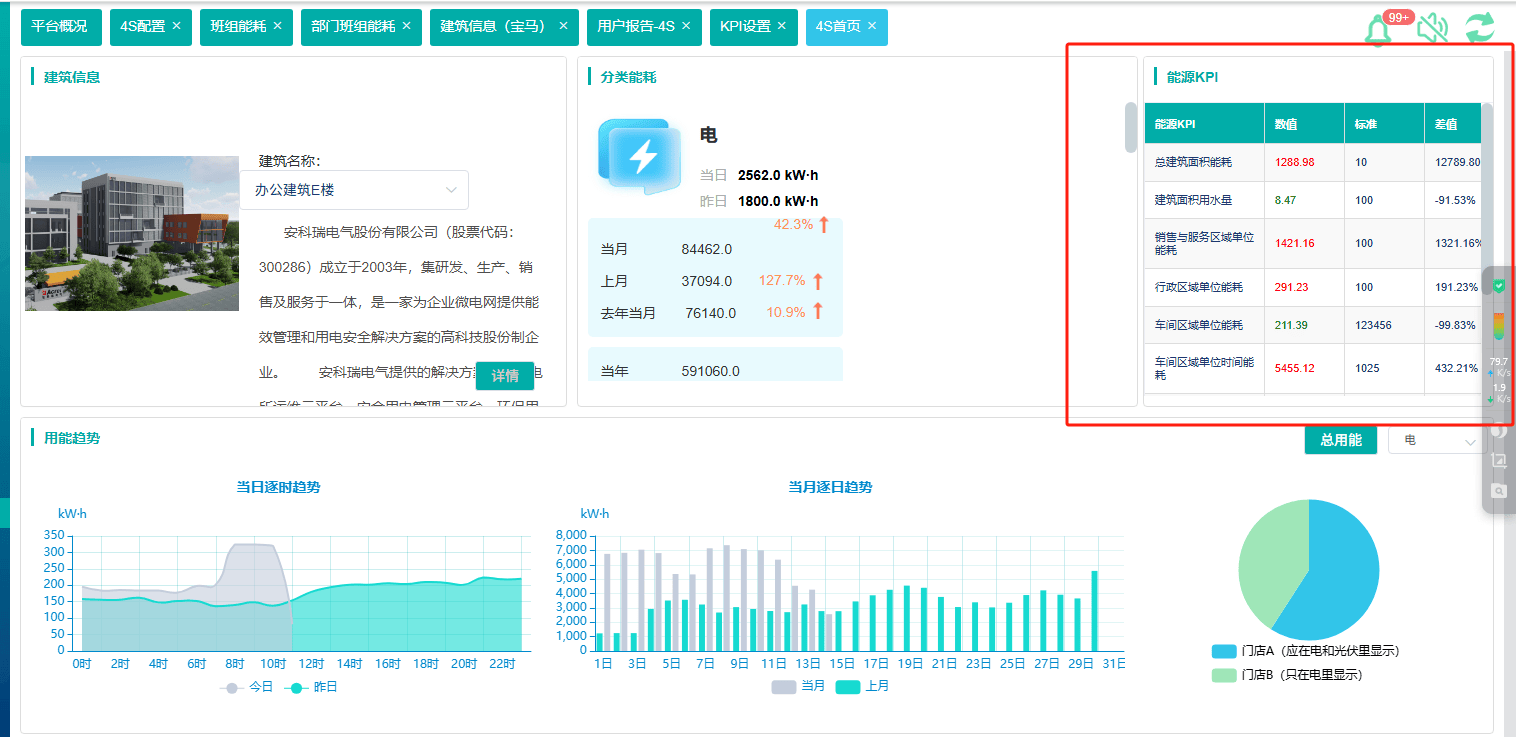

（2）KPI指標：對能源消耗情況進行對比分析，實現單位建筑面積能耗、單位建筑面積用水量、銷售與服務區域單位能耗、行政區域單位能耗、車間區域單位能耗、車間區域單位時間能耗等數據分析和指標對比。幫助用戶節能降耗。

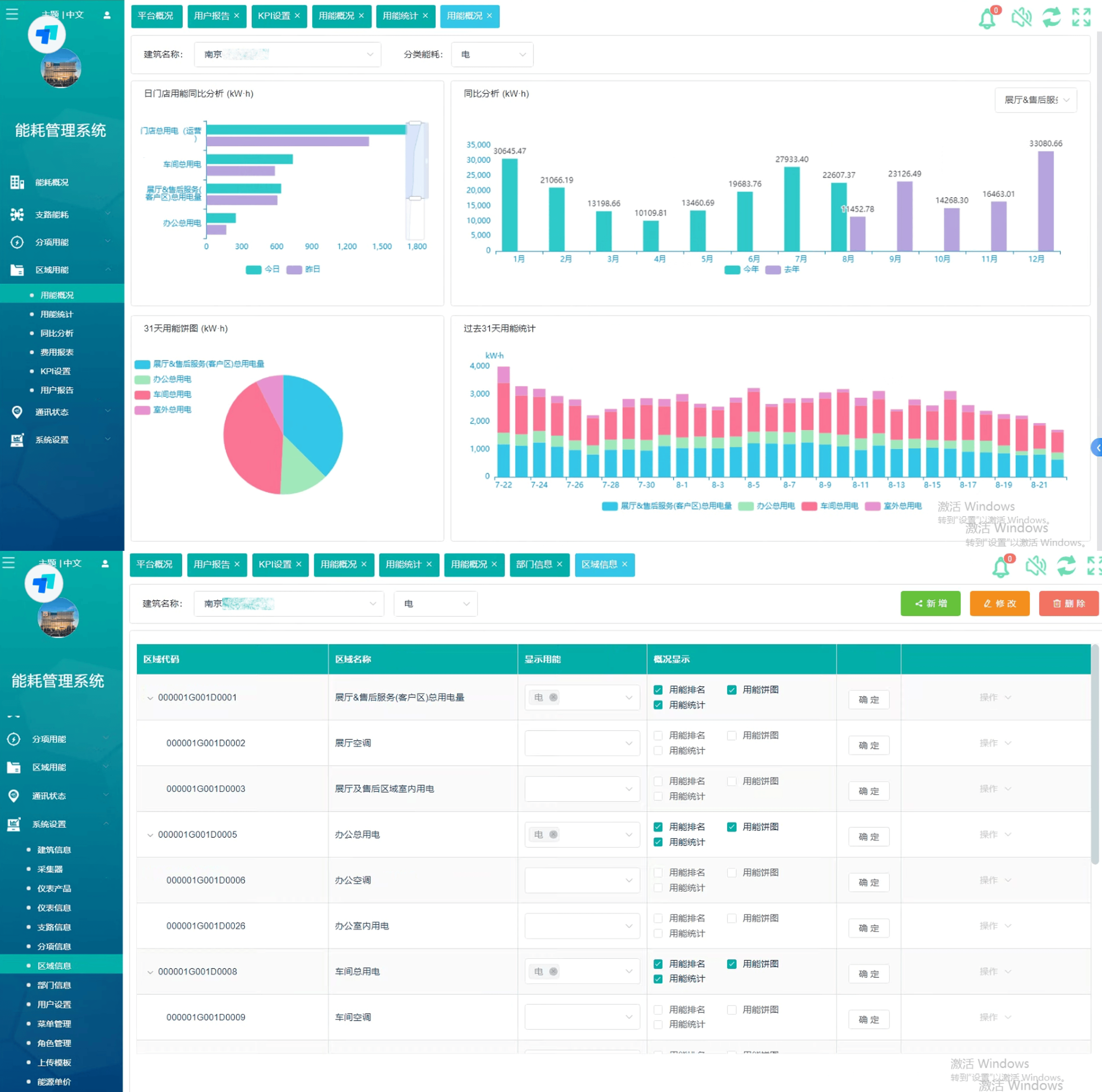

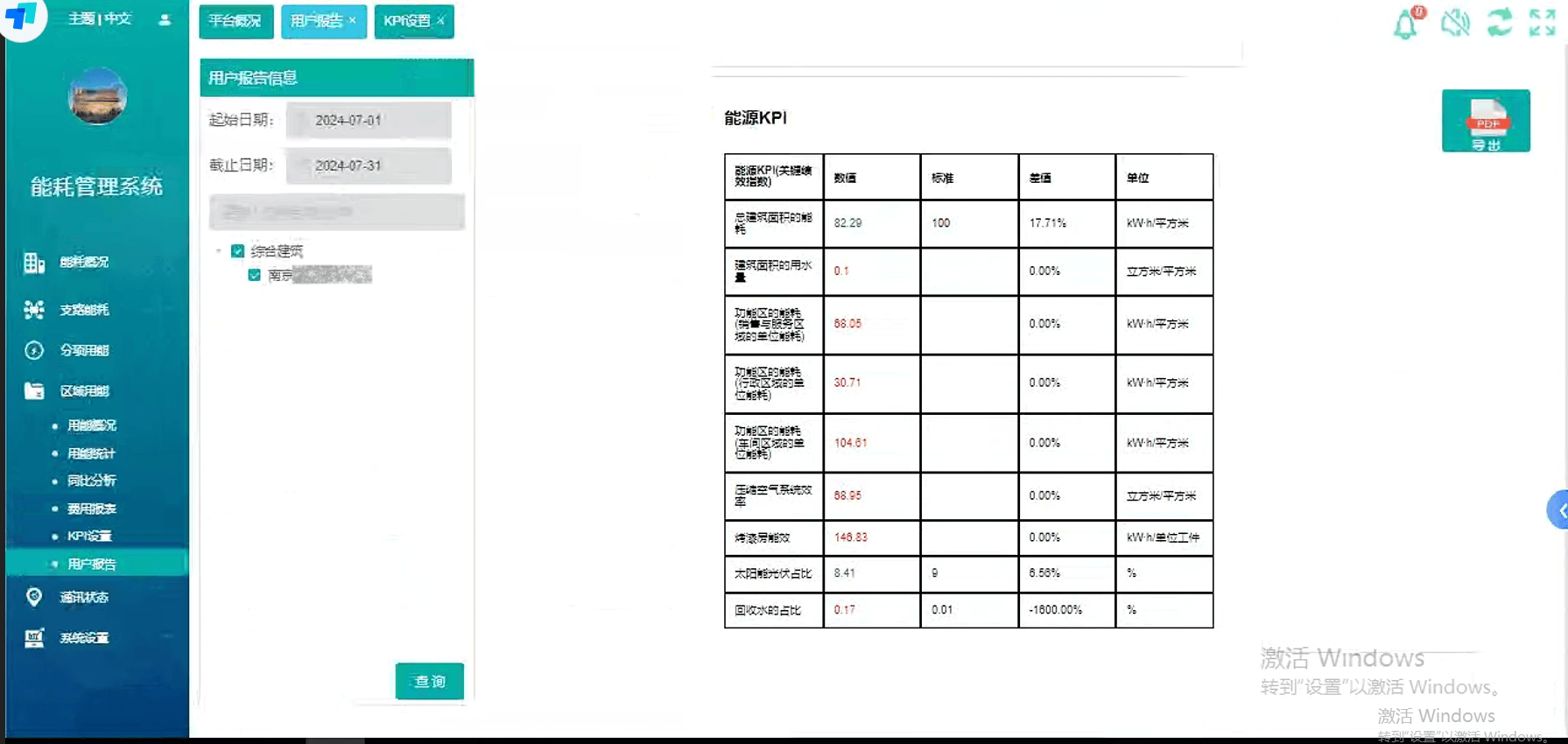

（3）用戶報告：提供全能源的月度、年度統計，各用能分區能耗排名，用能同環比，餅圖占比等功能。并添加KPI參數的統計和配置，直觀明了地展示門店能耗是否符合總部標準。同時按照客戶需求修改用戶報告風格，將大段文本信息，基本全部改為圖表及表格的形式，更加直觀的展示數據情況。

（4）中英文切換：為保證中英文的自由切換，不僅滿足菜單和UI功能的英文切換，所有儀表，設備，站點回路名稱全部都做了英文錄入接口，保證看到的所有功能都可以進行英文展示。

（5）總部平臺搭建：搭建總部平臺，可通過總部平臺選擇任一門店平臺實現跳轉，可以通過地區及品牌篩選，同時門店平臺的能耗數據及KPI指標數據也上傳到了總平臺，可在總部平臺直接對比門店數據。

八、結語

Acrel-5000 建筑能耗監測系統已成功部署于該集團全國40余家4S門店，有效應對了連鎖門店在能源管理中的多項關鍵挑戰。系統采用有線與無線相結合的組網方式，保障了各門店能耗數據的穩定采集與上傳，為實現集中化管理奠定了堅實基礎。

該系統改變了以往依賴人工抄表的粗放管理模式，通過部署智能電表、水表及流量計等設備，實現了對辦公區、展廳、維修車間、烤漆房、光伏發電等不同功能區域，以及電、水、壓縮空氣、燃?xì)獾榷喾N能源類型的分項計量?？蛻裟軌蚯逦莆崭鲄^(qū)域用能細節，及時發現異常能耗點。

系統還支持自動計算并可視化展示總部設定的關鍵績效指標（如單位面積能耗、烤漆房單件能耗、回收水利用率等），提升了KPI管理的效率與準確性。在此基礎上構建的總部級能源管理平臺，實現了各門店能耗數據與KPI指標的集中匯總，支持跨區域、跨品牌的對比分析，為集團優化資源調配、制定統一節能策略提供了有力依據。
