強實時運動控制內核MotionRT750

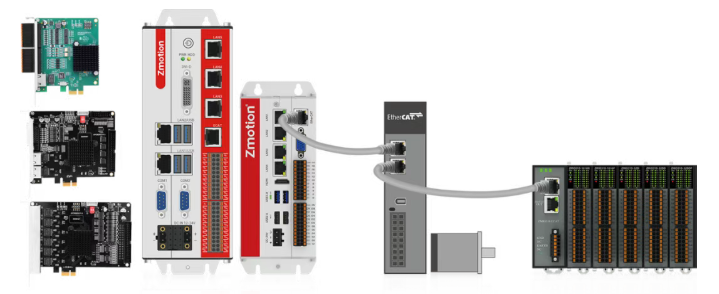

MotionRT750是正運動技術首家自主自研的x86架構Windows系統或Linux系統下獨占確定CPU的強實時運動控制內核。

該方案采用獨占確定CPU內核技術實現超強性能的強實時運動控制。它將核心的運動控制、機器人算法、數控（CNC）及機器視覺等強實時的任務，集中運行在1-2個專用CPU核上。與此同時，其余CPU核則專注于處理Windows/Linux相關的非實時任務。

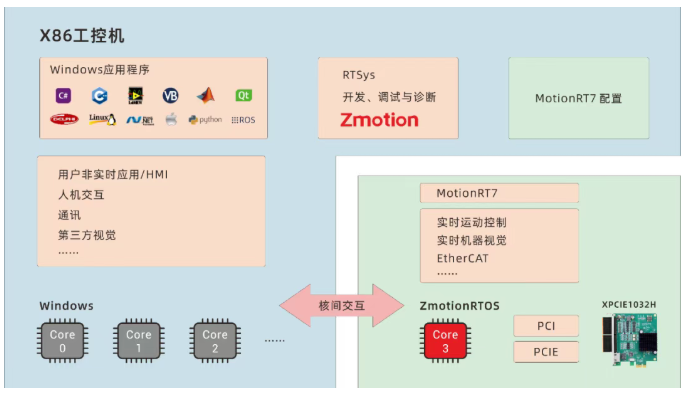

此外集成MotionRT750 Runtime實時層與操作系統非實時層，并利用高速共享內存進行數據交互，顯著提升了運動控制與上層應用間的通信效率及函數執行速度，最終實現更穩定、更高效的智能裝備控制，確保了運動控制任務的絕對實時性與系統穩定性，特別適用于半導體、電子裝備等高速高精的應用場合。

MotionRT750應用優勢：

1.跨平臺兼容性：支持Windows/Linux系統，適配不同等級CPU。

2.開發靈活性：提供多語言編程接口，便于二次開發與功能定制。

3.實時性提升：通過CPU內核獨占機制與高效LOCAL接口，實現2-3us指令交互周期，較傳統PCI/PCIe方案提速近20倍。

4.擴展能力強化：多卡多EtherCAT通道架構支持254軸運動控制及500usEtherCAT周期。

5.系統穩定性：32軸125us EtherCAT冗余架構消除單點故障風險，保障連續生產。

6.安全可靠性：不懼Windows系統崩潰影響，藍屏時仍可維持急停與安全停機功能有效，確保產線安全運行。

7.功能擴展性：實時內核支持C語言程序開發，方便功能拓展與實時代碼提升效率。

MotionRT750視頻介紹可點擊→正運動強實時運動控制內核MotionRT750。

更多關于MotionRT750的詳情介紹與使用點擊→強實時運動控制內核MotionRT750(一)：驅動安裝、內核配置與使用。

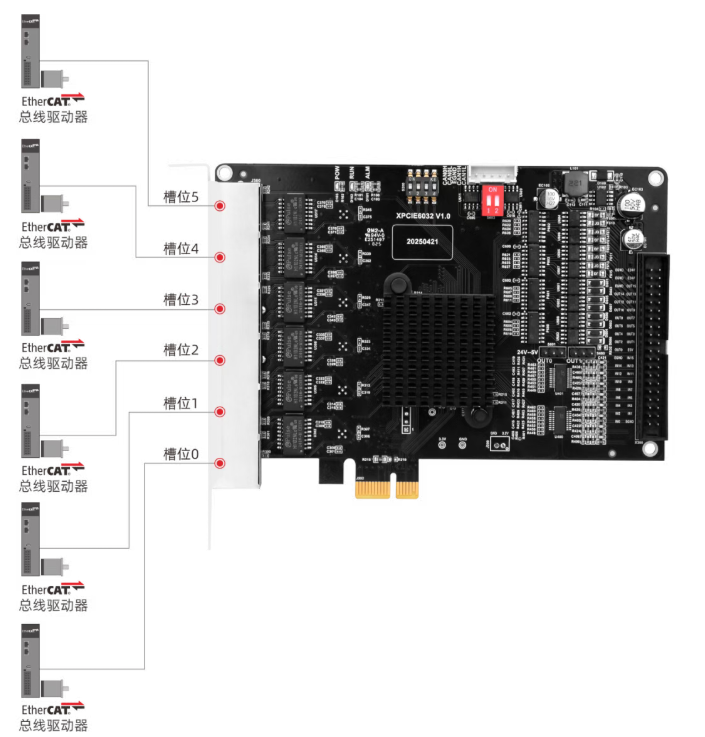

超實時EtherCAT運動控制卡XPCIE6032H

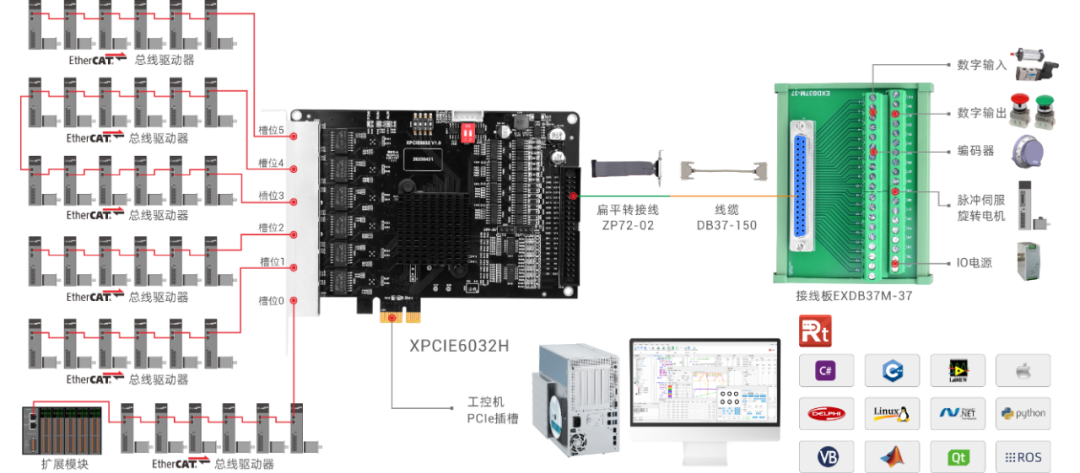

XPCIE6032H運動控制卡集成6路獨立EtherCAT主站接口。整卡最高可支持254軸運動控制；125usEtherCAT通訊周期時，兩個端口配置冗余最高可支持32軸運動控制。6個EtherCAT主站各通道獨立工作，多EtherCAT主站互不影響。

XPCIE6032H視頻介紹可點擊→全球首創！PCIe 6路高性能EtherCAT運動控制卡XPCIE6032H。

XPCIE6032H運動控制卡面向半導體設備、精密3C電子、生物醫療儀器、新能源裝備、人形機器人及激光加工等高速高精場景，為固晶機、貼片機、分選機、鋰電切疊一體機、高速異形插件設備等自動化裝備提供核心運動控制支持。

XPCIE6032H硬件特性：

1.EtherCAT通訊周期可到125us（需要主機性能與實時性足夠)。

2.板卡集成6路獨立的EtherCAT主站接口，最多可支持254軸運動控制。

3.搭載運動控制實時內核MotionRT750。

4.相較于傳統的PCI/PCIe、網口等通訊方式，速度可提升了10-100倍以上。

5.板載16路高速輸入，16路高速輸出。

6.板載4路高速鎖存，4路通用PWM輸出。

更多關于XPCIE6032H的詳情介紹與使用點擊→全球首創！PCIe超實時6通道EtherCAT運動控制卡上市！。

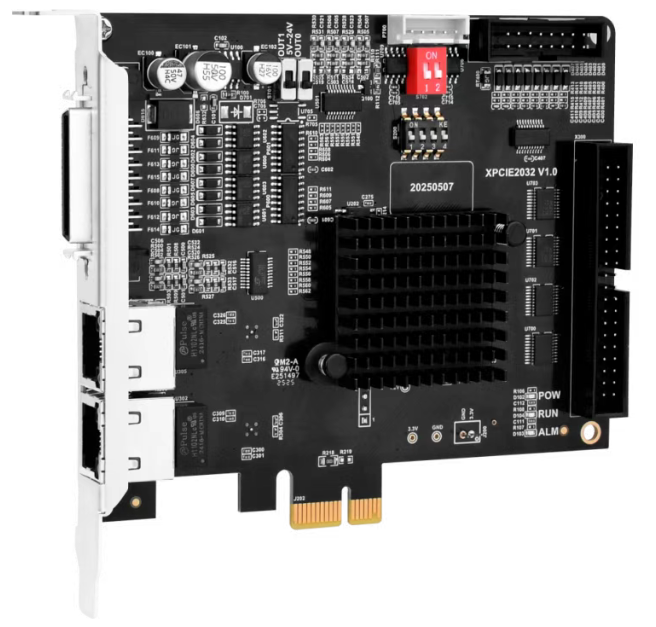

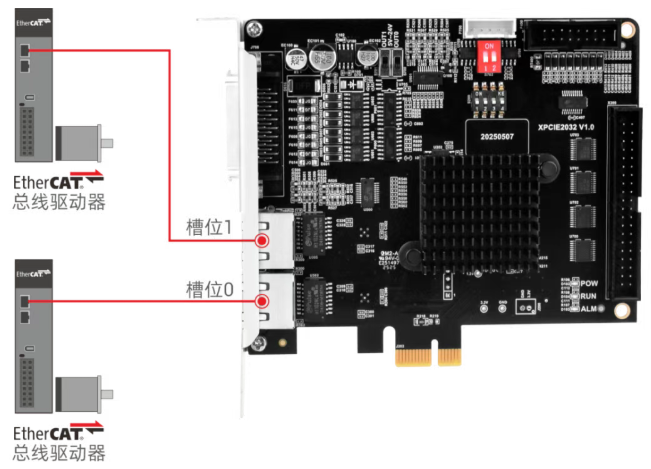

超實時EtherCAT運動控制卡XPCIE2032H

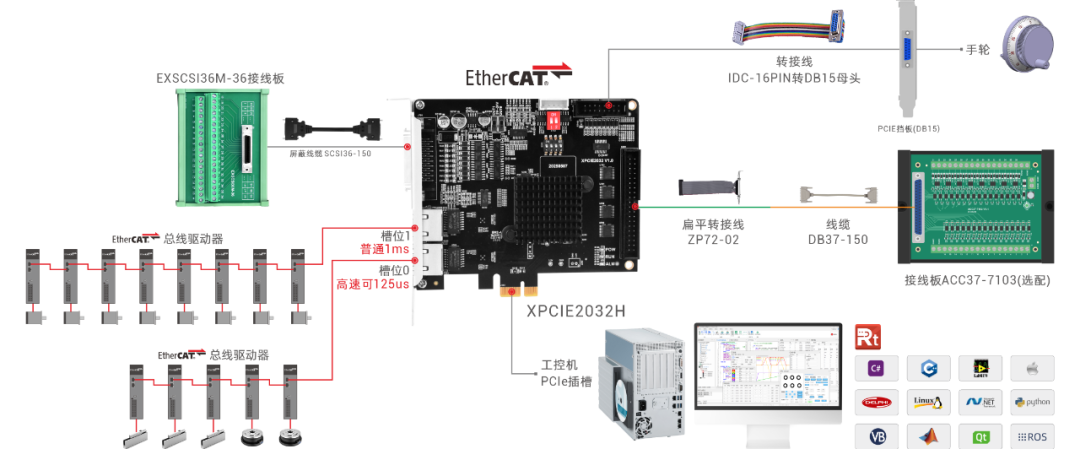

XPCIE2032H集成2路獨立EtherCAT接口。整卡最高可支持至254軸運動控制；125usEtherCAT通訊周期時，單接口最高可支持32軸運動控制。2個EtherCAT主站各通道獨立工作，多EtherCAT主站互不影響。

雙EtherCAT主站端口可任意設置為以下通道，且兩個端口也設置為不同類型通道:

● 高速通道 - EtherCAT通訊周期125us

● 常規通道 - EtherCAT通訊周期250us-8ms

XPCIE2032H視頻介紹可點擊→高速高精運動控制！PCIe超實時2通道EtherCAT運動控制卡上市！。

XPCIE2032H硬件特性：

1.EtherCAT通訊周期可到125us（需要主機性能與實時性足夠)。

2.板卡集成2路獨立的EtherCAT主站接口，最多可支持254軸運動控制。

3.搭載運動控制實時內核MotionRT750。

4.相較于傳統的PCI/PCIe、網口等通訊方式，速度可提升了10-100倍以上。

5.板載8路高速輸入，16路高速輸出。

6.板載4路高速鎖存，4路通用PWM輸出。

更多關于XPCIE2032H的詳情介紹與使用點擊→高速高精運動控制！PCIe超實時2通道EtherCAT運動控制卡上市！。

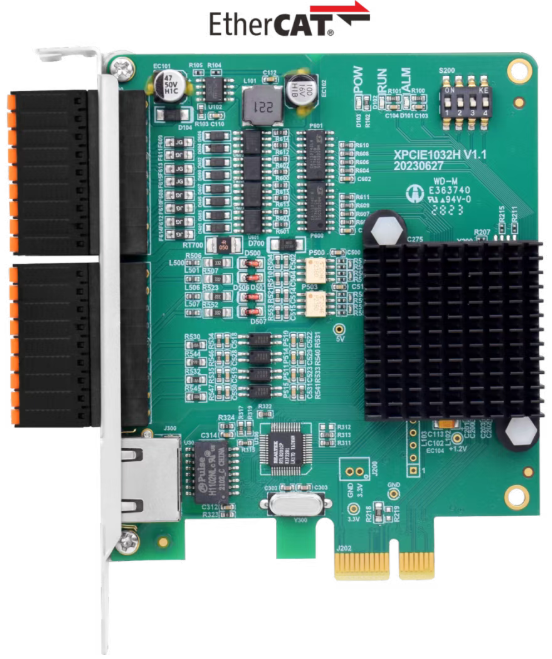

超實時EtherCAT運動控制卡XPCIE1032H

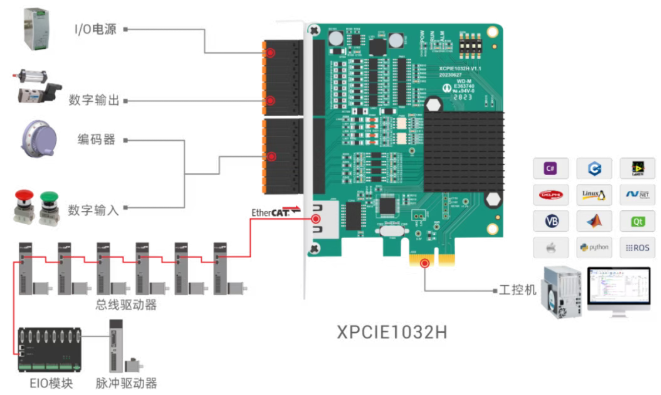

XPCIE1032H是一款基于PCI Express的EtherCAT總線運動控制卡，可選6-64軸運動控制，支持多路高速數字輸入輸出，可輕松實現多軸同步控制和高速數據傳輸。

XPCIE1032H視頻介紹可點擊→高性能PCIe EtherCAT運動控制卡 | XPCIE1032H_。

XPCIE1032H運動控制卡集成了強大的運動控制功能，結合MotionRT7運動控制實時軟核，解決了高速高精應用中，PC Windows開發的非實時痛點，指令交互速度比傳統的PCI/PCIe快10倍。

XPCIE1032H硬件特性：

1.6-64軸EtherCAT總線+脈沖可選，其中4路單端500KHz脈沖輸出。

2.16軸EtherCAT同步周期500us，支持多卡聯動。

3.板載16點通用輸入，16點通用輸出，其中8路高速輸入和16路高速輸出。

4.通過EtherCAT總線，可擴展到512個隔離輸入或輸出口。

5.支持PWM輸出、精準輸出、PSO硬件位置比較輸出、視覺飛拍等。

6.支持直線插補、圓弧插補、連續軌跡加工（速度前瞻）。

7.支持電子凸輪、電子齒輪、位置鎖存、同步跟隨、虛擬軸、螺距補償?shù)裙δ堋?/p>

8.支持30+機械手模型正逆解模型算法，比如SCARA、Delta、UVW、4軸/5軸 RTCP...

更多關于XPCIE1032H詳情點擊“不止10倍提速！PCIe EtherCAT實時運動控制卡XPCIE1032H 等您評測！”查看。

如何使用C語言與BASIC語言進行配合

01固件版本要求

控制器使用C函數需要使用支持C接口函數的固件版本；固件版本名稱里帶有“cfunc”的即為支持C函數接口。

02函數調用限制

同一個C文件內的某一個C函數只能在某一個Basic文件內被聲明調用，不可被在多個basic文件內都進行聲明調用。

03多函數聲明規則

同一個C文件內的不同C函數可以分別在不同的Basic文件內被聲明調用，但再次被聲明后的函數名不可一致。

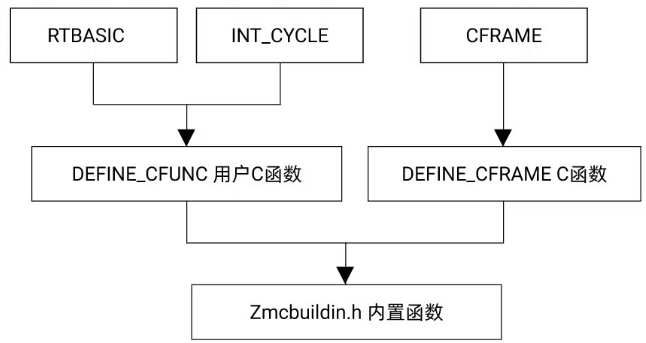

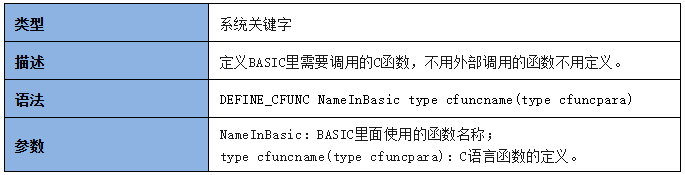

DEFINE_CFUNC -- 關鍵字

支持的數據類型定義：int、float、double、TYPE_TABLE。如果與TABLE數組交互，建議使用TYPE_TABLE類型。在4系列以上的控制器，TYPE_TABLE是double類型。

舉例一

C語言編程部分:

intuserc_init(void)
{
 int* p=(int*)malloc(sizeof(int));
   p[0]=88;
 printf("p[0]=%dn",p[0]);
 free(p);
 return0;
}
floatdivf(floata,floatb)
{
 return(a/b);
}
TYPE_TABLEdivd(TYPE_TABLE a,TYPE_TABLE b)
{
 return(a/b);
}

BASIC編程部分:

define_cfunc userc_initintuserc_init(void)
define_cfunc userc_divffloatdivf(floata,floatb)
define_cfunc userc_divddoubledivd(doublea,doubleb)
?userc_init()
?userc_divf(23.1,1)
?userc_divd(23.3,1)

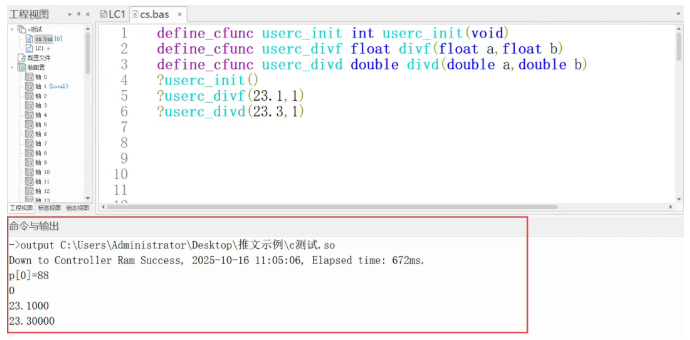

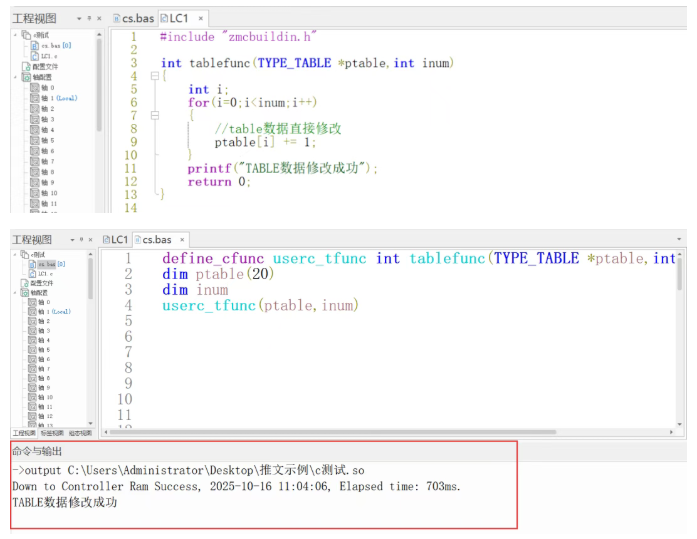

以下程序代碼測試TABLE指針輸入輸出數據。

舉例二

C語言編程部分:

inttablefunc(TYPE_TABLE *ptable,intinum)
{
 inti;
 for(i=0;i



	BASIC編程部分:


define_cfunc userc_tfuncinttablefunc(TYPE_TABLE *ptable,intinum)
dimptable(20)
dim inum
userc_tfunc(ptable,inum)



	注意事項：

	（1）定義的無參數函數，可以在INT_CYCLE中直接使用。

	（2）BASIC調用的C函數的參數個數最多支持8個。

	（3）C函數注意安全性，注意代碼規范性，否則可能導致死機。

	（4）C函數要注意實時性，處理必須夠快，否則會影響B(tài)ASIC的實時性。

	注：建議調試時都下載RAM運行！

	編譯平臺選擇參照

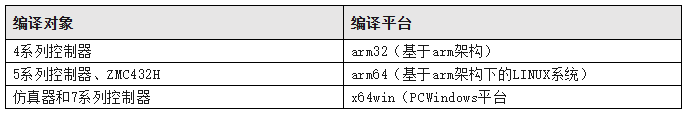

	不同型號控制器編譯平臺有所不同，具體參照下表。目前僅以下型號控制器支持C語言，其他系列型號控制器如有疑問請與技術工程師聯系。

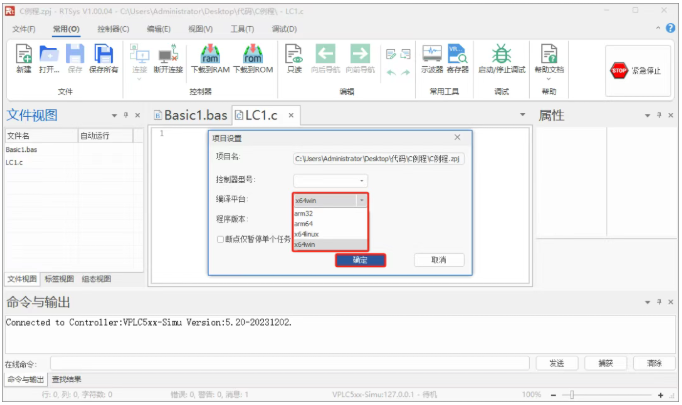

	右鍵單擊“文件視圖”中空白區域，點擊彈出窗口中“設置”一欄，進行編譯平臺設置操作。在彈出窗口“編譯平臺”一欄中點擊下拉列表，在下拉列表中選擇相應的編譯平臺后單擊“確定”，即可完成編譯平臺設置操作。



	C函數使用步驟

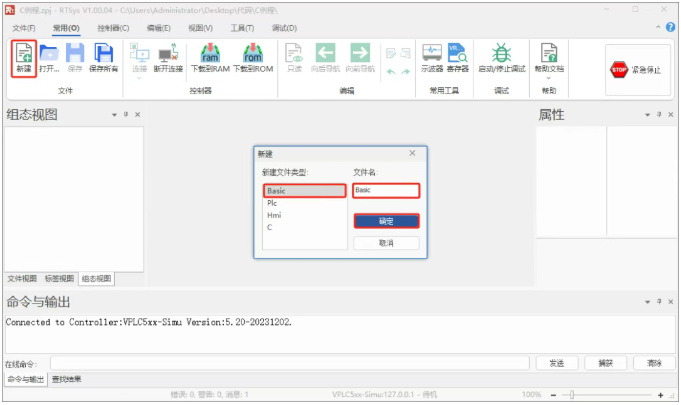

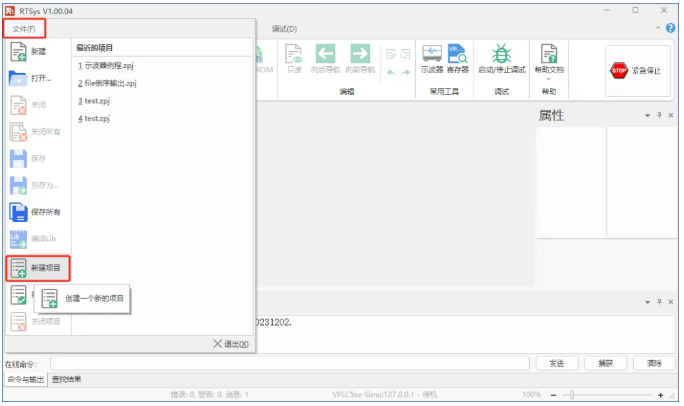

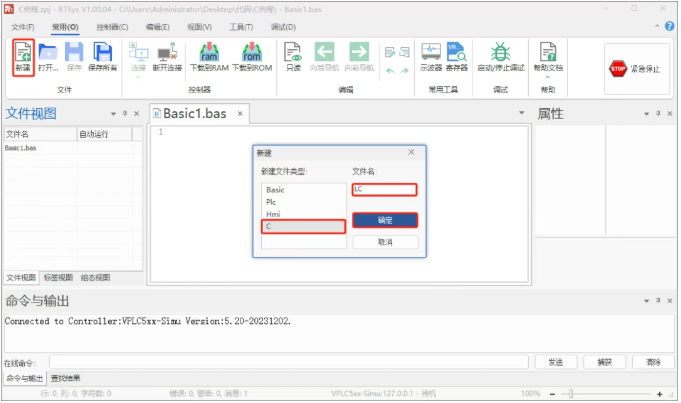

	1.在RTSys軟件中單擊菜單欄“文件”，在下拉窗口中選擇“新建項目”。選擇項目文件存入的路徑并且自定義命名項目名稱。



	2.新建項目成功后，在新建的項目下新建新的Basic文件，并且自定義相關Basic文件名。點擊確定Basic文件創建成功。



	3.新建.C文件。步驟可參照第二步，新建文件類型時需選擇“C”。

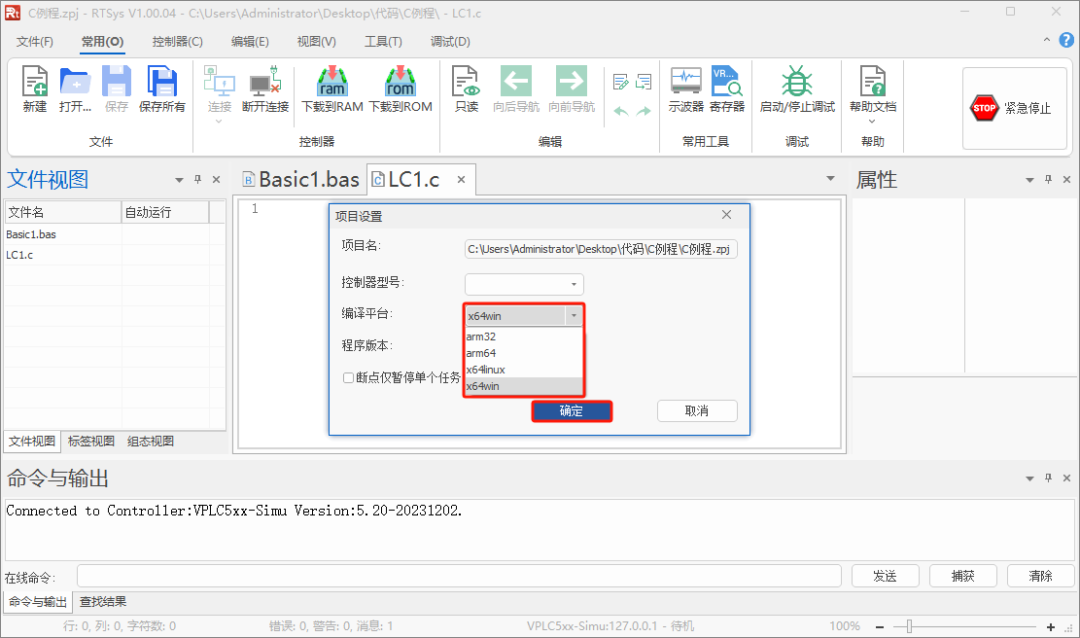

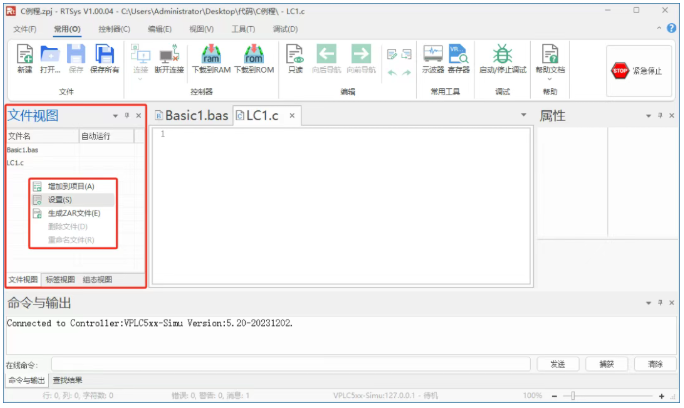

	4.右鍵單擊“文件視圖”中空白區域，點擊彈出窗口中“設置”一欄，進行編譯平臺設置操作。



	5.在彈出窗口“編譯平臺”一欄中點擊下拉列表，在下拉列表中選擇相應的編譯平臺后單擊“確定”，即可完成編譯平臺設置操作，編譯平臺的選擇可參照上一章節“編譯平臺選擇參考”。



	6.編寫C函數。編寫C程序時需先進行頭文件聲明步驟，然后再按照C語言編碼規范編寫C函數。

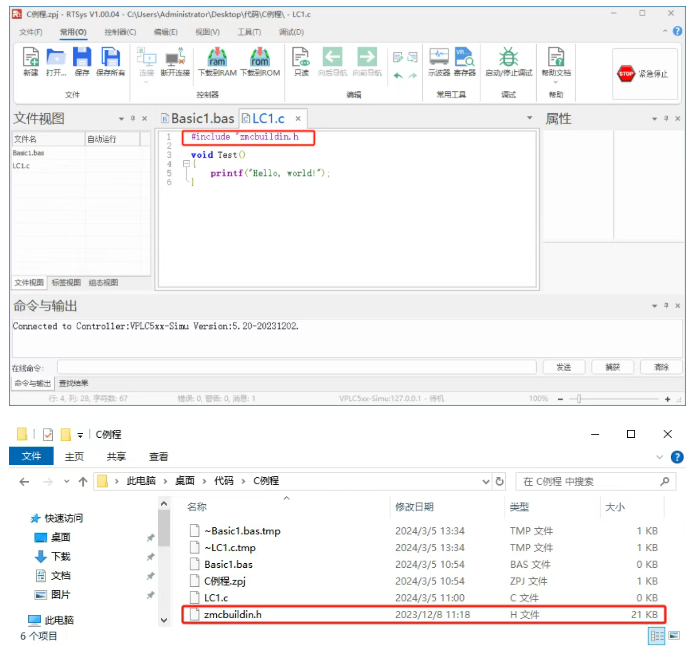

	頭文件聲明語法：#include “xxxxx.h”。“xxxx.h”為引用內置函數的頭文件。如下圖所示，“.h”頭文件的文件路徑需與項目文件路徑一致?！皕mcbuildin.h”文件可聯系正運動工程師獲取。

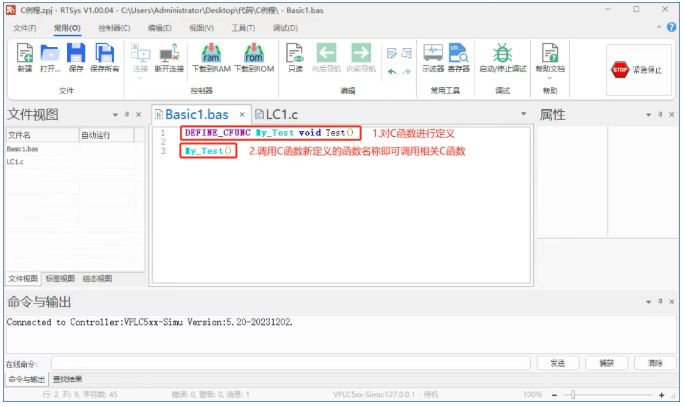

	7.在BASIC程序中使用C函數時需要使用關鍵字“DEFINE_CFUNC”對被使用C函數進行引用定義，定義后在Basic文件中使用重新賦予的函數名即可調用該C函數。



	注：C函數代碼在RTSys中直接編輯即可，在其他軟件中編輯復制到RTSys中時可能會導致亂碼或格式錯誤等問題。

	簡單示例

	1.聲明C函數接口（zmcbuildin.h）

	C語言：


// 添加自定義函數聲明
#include "zmcbuildin.h"
doublefast_sin()
{
 doublesum =0;
 for(inti=0; i

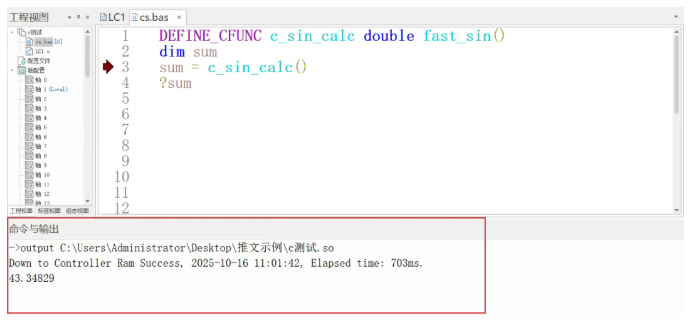

	2.BASIC綁定CFUNC

	Basic語言：


DEFINE_CFUNC c_sin_calcdoublefat_sin()
```



	3.混合編程調用

	Basic語言：


sum= c_sin_calc()



	自定義機械手模型實現

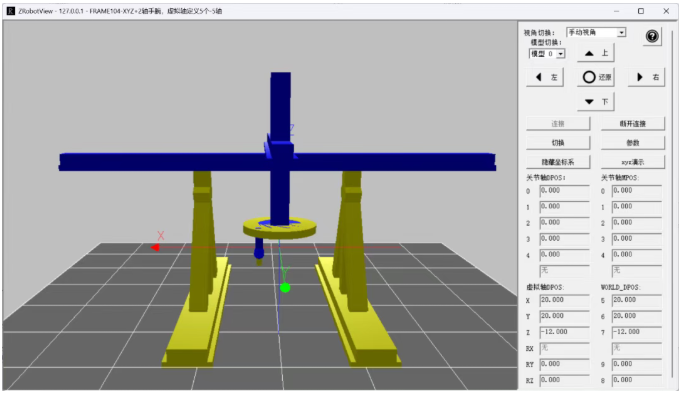

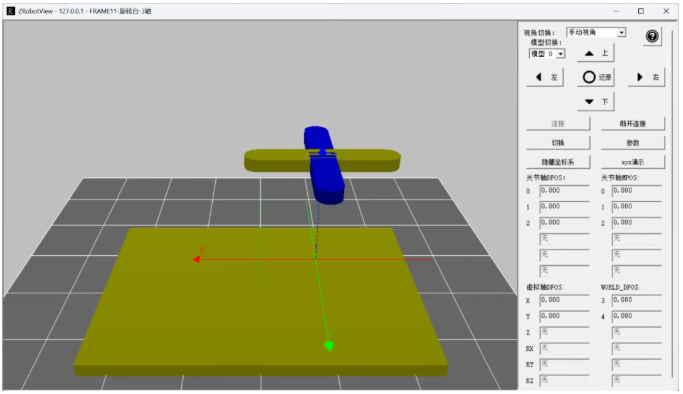

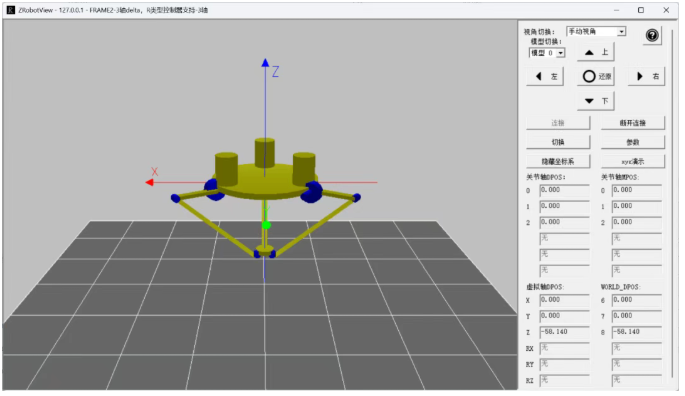

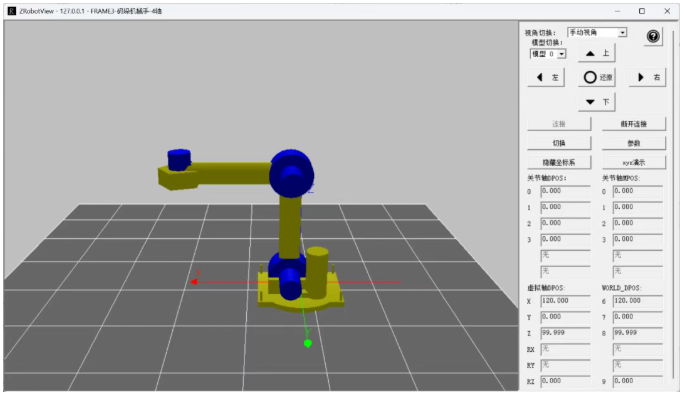

	已有的機械手類型如下，更多類型可以查看《正運動機械手手冊》。



	對于需要實現自定義機械手模型的需求，我們內置C語言提供了CFRAME機械手結構擴展功能，用戶可通過此功能自定義機械手模型，C函數部分使用 usercframe.c文件內的即可，進行算法自定義。函數用法示例相關代碼介紹如下：

	C函數部分如下：

	正運動控制器內置Frame1~Frame999的機械手類型，用戶自定義機械手類型為FRAME1000~FRAME65535。

	函數名自動根據frame編號生成，下面C語言部分根據1000來生成舉例。

	功能：擴展機械手frame類型



	功能：frame初始化


//機械手每次正逆解回調執行，用戶可以初始化內部變量
// 輸入:
//    pzmc	      控制器描述結構指針
//    pframe	    機械手基本狀態指針
//    pParaList Table 參數列表
// 返回值, 成功與否, 0-OK
********************************/
uint32SOFRAME_INIT1000(struct_soZmcDisp *pzmc, struct_soFrameStatus* pframe, TYPE_TABLE* pParaList)
{
  //初始化
  int16 i;
  //把connreframe的table數值賦值給臂長 和關節脈沖
  g_soframeinfo[0].m_flen1= *pParaList;
  g_soframeinfo[0].m_flen2= *(pParaList +1);
  g_soframeinfo[0].m_flen3= *(pParaList +2);
  g_soframeinfo[0].m_flen4= *(pParaList +3);
  //關節一圈脈沖
  g_soframeinfo[0].m_pulse1= 1000; //為了安全起見 demo故意設置 1
 g_soframeinfo[0].m_pulse2= 1000; //*(pParaList + 5);
  g_soframeinfo[0].m_pulse3= 1000;
  g_soframeinfo[0].m_pulse4= 1000;
  //...
  g_soframeinfo[0].m_pulsev=1000;
  for(i=0;im_pPrivate = (void*)&g_soframeinfo[0];
  //更新當前機械手姿態
  pframe->m_iHand =0;//具體用戶自己編寫計算機械手當前實際姿態，姿態數值含義用戶自己定義，
  pf = (struct_userframeinfo *)pframe->m_pPrivate;
  if(NULL== pf)
  {
   return-1;
  }
  //打印輸出測試
  rtprintf("init %.2f,%.2f,%.2f,%.2f,%.2f,%.2f,%.2f,%.2f,%.2f,%dn",pf->m_flen1,pf->m_flen2,pf->m_flen3,pf->m_flen4,pf->m_pulse1,pf->m_pulse2,pf->m_pulse3,pf->m_pulse4,pf->m_pulsev,pframe->m_iHand);
  return0;
}



	功能：frame正解


//關節坐標轉換世界坐標
//計算焊槍末端坐標
// 輸入:
//    pzmc	 控制器描述結構指針
//    pframe	 機械手基本狀態指針
//    pfJointPulsein	輸入關節脈沖坐標
// 輸出
//    pHand	  輸出當前姿態
//    pfWorldout輸出units單位世界坐標WPOS
// 返回值, 成功與否, 0-OK
********************************/
uint32SOFRAME_TRANS1000(struct_soZmcDisp *pzmc, struct_soFrameStatus* pframe, TYPE_FRAME*pfJointPulsein, int32 *pHand, TYPE_FRAME* pfWorldout)
{
  inti;
  doubleuj[6],pout[6];
  struct_userframeinfo *pf =NULL;
  pf = (struct_userframeinfo *)pframe->m_pPrivate;
  if(NULL== pf)
  {
   return-1;
  }
  //把輸入脈沖轉為角度
  uj[0] = *(pfJointPulsein +0) / pf->m_pulse1 ; //關節一 實時橫焊位置 度
  uj[1] = *(pfJointPulsein +1) / pf->m_pulse2 ; //關節二 實時高度位置 度
  uj[2] = *(pfJointPulsein +2) / pf->m_pulse3 ; //關節三 實時鐘擺角度 度
  uj[3] = *(pfJointPulsein +3) / pf->m_pulse4 ; //關節四 實時俯仰角度 度
  //轉弧度
  uj[0] = uj[0] /180* PI;
  uj[1] = uj[1] /180* PI;
  uj[2] = uj[2] /180* PI;
  uj[3] = uj[3] /180* PI;
  //正解過程......
  //計算姿態，返回姿態
  *pHand =0;
  //demo 計算出世界坐標
  pout[0] =100;//x  mm
  pout[1] =100;//y  mm
  pout[2] =100;//z  mm
  pout[3] =90;//Rz 角度
  pfWorldout[0] = pout[0] ;
  pfWorldout[1] = pout[1] ;
  pfWorldout[2] = pout[2] ;
  pfWorldout[3] = pout[3] ;
  //打印輸出測試
  if(0== g_printflag)
  {
    rtprintf("trans input %.2f,%.2f,%.2f,%.2f, output ,%.2f,%.2f,%.2f,%.2fn",uj[0],uj[1],uj[2],uj[3],pfWorldout[0],pfWorldout[1],pfWorldout[2],pfWorldout[3]);
    g_printflag =1;
  }
  return0;
}



	功能：frame逆解


//世界坐標轉換關節坐標
// 輸入:
//   pzmc	 控制器描述結構指針
//   pframe	 機械手基本狀態指針
//   pfWorldin	輸入世界坐標units單位
//   ihand	 輸入坐標對應姿態, -1表示使用當前姿態.
// 輸出：
//   pfJointPulseout	輸出關節脈沖坐標
// 返回值, 成功與否, 0-OK
********************************/
uint32SOFRAME_RETRANS1000(struct_soZmcDisp *pzmc, struct_soFrameStatus* pframe, TYPE_FRAME *pfWorldin, int32 ihand, TYPE_FRAME* pfJointPulseout)
{
  inti;
  doubleuw[6],pout[6];
  struct_userframeinfo *pf =NULL;
  pf = (struct_userframeinfo *)pframe->m_pPrivate;
  if(NULL== pf)
  {
   return-1;
  }
  //把世界坐標脈沖轉為mm和角度 pfWorldin 已經是除以units的值了
  uw[0] = pfWorldin[0] ; // 位置 x  mm
  uw[1] = pfWorldin[1] ; // 位置 y  mm
  uw[2] = pfWorldin[2] ; // 位置 z  mm
  uw[3] = pfWorldin[3] ; // 位置 roll 弧度
  //轉弧度
  uw[3] = uw[3] /180*PI;
  //逆解過程......
  //計算出關節坐標
  pout[0] = uw[0];//關節1  角度
  pout[1] =60;//關節2  角度
  pout[2] =60;//關節3  角度
  pout[3] =30;//關節4  角度
  //demo 為了安全起見 不改變關節輸出
  pfJointPulseout[0] = pout[0] *1000;
  pfJointPulseout[1] = pout[1] *1000;
  pfJointPulseout[2] = pout[2] *1000;
  pfJointPulseout[3] = pout[3] *1000;
  //打印輸出測試
  if(1== g_printflag)
  {
    rtprintf("retrans input %.2f,%.2f,%.2f,%.2f, output ,%.2f,%.2f,%.2f,%.2fn",uw[0],uw[1],uw[2],uw[3],pfJointPulseout[0],pfJointPulseout[1],pfJointPulseout[2],pfJointPulseout[3]);
    g_printflag =0;
 }
 return0;
}



	功能：自定義坐標旋轉函數DPOS轉換為WPOS


// 輸入:
//   pzmc	 控制器描述結構指針
//   pframe	 機械手基本狀態指針
//   pfRotate 坐標平移旋轉的參數, 依次為XYZ,RX,RY,RZ
//   pfin 	 輸入虛擬軸坐標列表, units單位
// 輸出
//   pfout 	 輸出世界坐標列表, units單位
// 返回值, 成功與否, 0-OK
********************************/
uint32SOFRAME_ROTATETOWPOS1000(struct_soZmcDisp*pzmc, struct_soFrameStatus*pframe,TYPE_FRAME*pfRotate,TYPE_FRAME*pfin,TYPE_FRAME*pfout)
{
  int i;
  rtprintf("DPOS轉換為WPOS: %0.4f, %0.4f, %0.4fn",*(pfRotate),*(pfRotate+1),*(pfRotate+3));
  // 輸入的就是世界坐標系, 轉units坐標系
  for(i=0; im_iTotalAxisesNoAux; i++)
  {
    pfout[i]=pfin[i];
  }
  rtprintf("pfin %0.4f, %0.4f, %0.4fn",*(pfin),*(pfin+1),*(pfin+3));
  rtprintf("pfout %0.4f, %0.4f, %0.4fn",*(pfout),*(pfout+1),*(pfout+3));
  return0;
}



	功能：自定義坐標旋轉函數WPOS轉換為DPOS


// 輸入:
//   pzmc	 控制器描述結構指針
//   pframe	 機械手基本狀態指針
//   pfRotate 坐標旋轉的參數
//   pfin 	 輸入世界坐標列表, units單位
// 輸出
//   pfout 	 輸出虛擬軸坐標列表, units單位
// 返回值, 成功與否,0-OK
uint32 SOFRAME_ROTATETODPOS1000(struct_soZmcDisp *pzmc, struct_soFrameStatus* pframe, TYPE_FRAME *pfRotate, TYPE_FRAME *pfin, TYPE_FRAME* pfout)
{
  inti;
  rtprintf("WPOS轉換為DPOS: %0.4f, %0.4f, %0.4fn",*(pfRotate),*(pfRotate +1),*(pfRotate +3));
  //輸入的就是世界坐標系, 轉units坐標系
  for(i=0; i< pframe-??>m_iTotalAxisesNoAux; i++)
  {
    pfout[i] = pfin[i];
  }
    rtprintf("pfin %0.4f, %0.4f, %0.4fn",*(pfin),*(pfin +1),*(pfin +3));
  rtprintf("pfout %0.4f, %0.4f, %0.4fn",*(pfout),*(pfout +1),*(pfout +3));
  return0;
}


Basic函數部分如下：
'''''電機、機械手參數定義
dim L1
dim L2
dim L3
dim L4
dim PulesVROneCircle  '虛擬姿態軸一圈脈沖數
'函數接口聲明

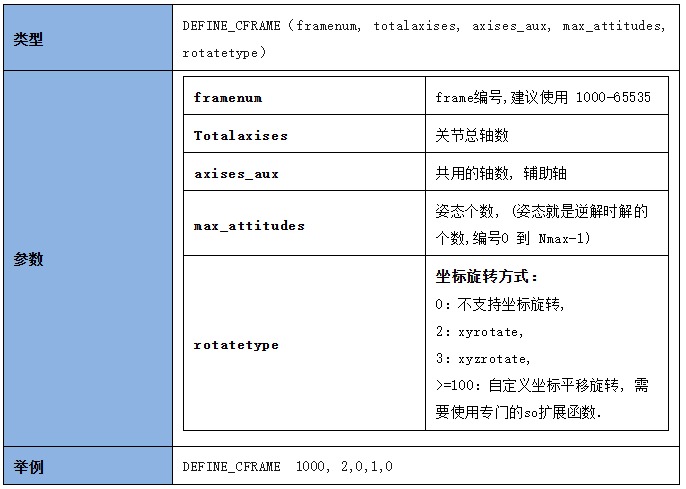

DEFINE_CFRAME 1000,4,1,0,1000  'framenum, totalaxises, axises_aux, max_attitudes, rotatetype
'機械手參數設置
L1        =19.8736    '1軸到2軸的X偏移
L2        =455.1143   '大擺臂長度
L3        =39.8611    '3軸中心到4軸中心距離
L4        =430.9516   '4軸到5軸的距離。
PulesVROneCircle=360*1000
dim u_j1        '關節1實際一圈脈沖數
dim u_j2        '關節2實際一圈脈沖數
dim u_j3        '關節3實際一圈脈沖數
dim u_j4        '關節4實際一圈脈沖數
u_j1=360*1000      '關節1實際一圈脈沖數
u_j2=360*1000       '關節2實際一圈脈沖數
u_j3=360*1000        '關節3實際一圈脈沖數
u_j4=360*1000       '關節4實際一圈脈沖數
'''''關節軸設置
BASE(0,1,2,3)              '選擇關節軸號0、1、2、3
atype=0,0,0,0         '軸類型設為脈沖軸
UNITS=u_j1/360,u_j2/360,u_j3/360,u_j4/360'把units設成每°脈沖數
DPOS=0,0,0,0             '設置關節軸的位置，此處要根據實際情況來修改。
speed=100,100,100,100           '速度參數設置
accel=1000,1000,1000,1000
decel=1000,1000,1000,1000
'''''''''''''''''''''虛擬軸設置'''''''''''''''''''''
BASE(6,7,8,9)
ATYPE=0,0,0,0                      '設置為虛擬軸
TABLE(0,L1,L2,L3,L4,u_j1,u_j2,u_j3,u_j4,PulesVROneCircle)    '根據手冊說明填寫參數
speed=100,100,100,100            '速度參數設置
UNITS=1000,1000,1000,1000   '運動精度，要提前設置，中途不能變化
'''''''''''''''''''''建立機械手連接'''''''''''''''''''''
while 1
  if scan_event(in(0))0 then    '輸入0下降沿觸發
    BASE(6,7,8,3)                '選擇虛擬軸號
    CONNREFRAME(1000,0,0,1,2,3)         '啟動正解連接。
    WAIT LOADED                '等待運動加載。
    ?"正解模式"
  endif
wend



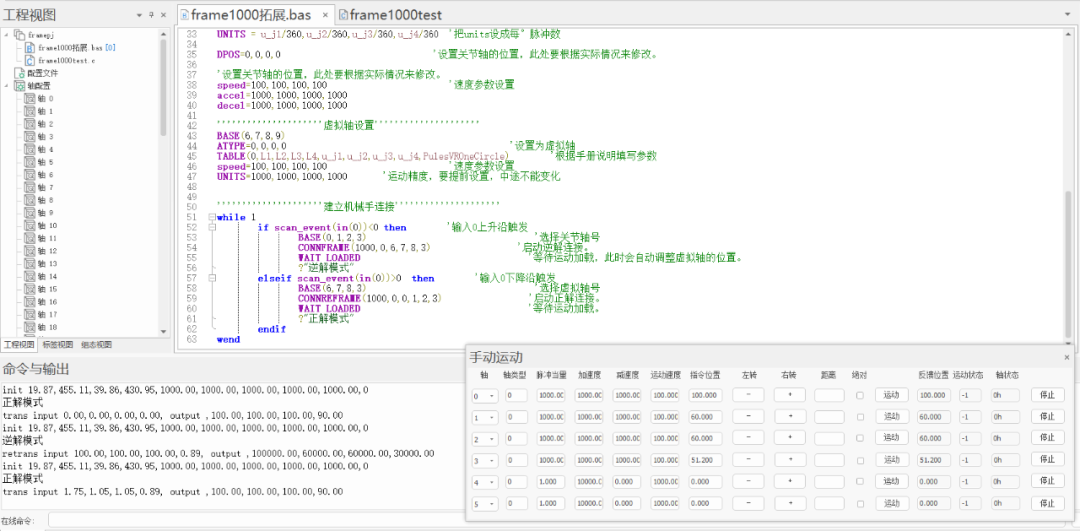

	該例子參數均為模擬，主要目的為介紹各函數接口使用方法。通過檢測輸入口0的狀態進行正逆解切換：輸入口0上升沿觸發時進入正解模式，輸入口0下降沿觸發時進入逆解模式。實際使用時根據機械手參數進行填寫。

	機械手每次正逆解回調執行都會執行frame初始化函數，從參數表中讀取機械手的臂長參數，設置關節脈沖參數(示例中設為固定值1000），保存參數到全局結構體并關聯到機械手狀態，設置初始機械手姿態為0，打印初始化參數用于調試。

	進入正解模式：通過函數SOFRAME_TRANS1000，將輸入的關節脈沖值轉換為角度值，將角度值轉換為弧度值，執行正解運動學計算(示例中除關節軸0其他直接返回固定值)，設置輸出姿態，將計算結果轉換為世界坐標系輸出，使用打印標志控制調試信息的輸出頻率。

	進入逆解模式：通過函數SOFRAME_RETRANS1000，將輸入的世界坐標轉換為適當單位，執行逆解運動學計算(示例中直接返回固定值)，將計算結果轉換為關節脈沖值輸出，使用打印標志控制調試信息的輸出頻率。

	注意事項：

	1.函數命名必須遵循約定：SOFRAME_前綴+功能名+Frame編號。

	2.確保正確處理單位轉換(脈沖?單位)。

	3.逆解函數需要處理多種姿態情況(ihand參數)。

	4.自定義旋轉功能僅在rotatetype≥100時需要實現。

	5.所有函數返回0表示成功，非0表示錯誤。

	通過以上步驟，可以成功實現自定義機械手的CFRAME擴展功能。

	需要更詳細的技術交流，請聯系正運動技術。

	教學視頻可點擊→強實時運動控制內核MotionRT750(九)：內置C語言的自定義機械手模型實現查看。

	本次，正運動技術強實時運動控制內核MotionRT750(九)：內置C語言的自定義機械手模型實現，就分享到這里。

	本文由正運動技術原創，歡迎大家轉載，共同學習，一起提高中國智能制造水平。文章版權歸正運動技術所有，如有轉載請注明文章來源。


	審核編輯 黃宇
