STMicroelectronics STEVAL-MKI223V1K壓力傳感器套件具有一塊由安裝了ILPS28QSW壓力傳感器（具有Qvar靜電傳感器）和滑動電極的特定PCB組成的電路板。該套件與STEVAL-MKI109V3主板兼容。STEVAL-MKE001A、STEVAL-MKE002A或STEVALMKE003A電極板可以堆疊在STMicro STEVAL-MKI223V1板上。此外，該套件提供完整的ILPS28QSW引腳分配，并可隨時與VDD電源線上所需的去耦電容器一起使用。

數據手冊：*附件：STMicroelectronics STEVAL-MKI223V1K壓力傳感器套件數據手冊.pdf

該適配器由STEVAL-MKI109V3主板提供支持，該主板包含一個高性能32位微控制器，作為傳感器和PC之間的橋接器。然后，該器件可以使用可下載圖形用戶界面（Unico-GUI）或?qū)Ｓ密浖虂矶ㄖ茟?yīng)用。

PCB布局

STEVAL-MKI223V1K壓力傳感器套件技術解析與應用指南

一、套件概述與核心特性

STEVAL-MKI223V1K是意法半導體推出的一款集成QVAR功能的壓力傳感器評估套件，基于ILPS28QSW傳感器構建。該套件包含精心設計的適配板卡，完整引出ILPS28QSW的所有引腳，可直接插入標準24引腳DIL插座，為工程師提供了便捷的開發評估平臺。

? 主要技術特性： ?

• ?完整兼容性?：完全兼容STEVAL-MKI109V3母板，后者搭載高性能STM32F401VE微控制器，作為傳感器與PC端的橋接樞紐
• ?雙重檢測能力?：集成壓力檢測與QVAR靜電檢測功能，支持1260 hPa和4060 hPa雙量程絕對壓力輸出
• ?模塊化設計?：支持與STEVAL-MKE001A、STEVAL-MKE002A、STEVAL-MKE003A電極板堆疊使用
• ?即用型設計?：VDD電源線上已集成必要的去耦電容，簡化用戶設計流程

二、硬件架構深度解析

1. 核心傳感器ILPS28QSW

ILPS28QSW是一款MEMS數字輸出氣壓傳感器，具有以下突出特性：

• ?防水封裝?：特殊封裝設計確保在惡劣環境下穩定工作
• ?高精度測量?：雙量程設計（1260 hPa/4060 hPa）滿足不同應用場景需求
• ?QVAR集成?：內置靜電檢測功能，擴展了傳感器的應用范圍

2. 電路設計要點

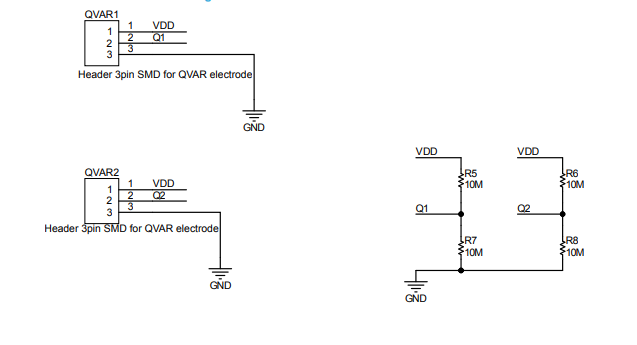

根據提供的原理圖，套件的電路設計體現了以下關鍵技術考量：

? 電源管理設計： ?

• VDD線路采用多層次去耦策略：2.2μF（C1）作為主儲能，100nF（C2）處理中頻噪聲，10nF（C5）濾除高頻干擾
• 靜電保護：集成ESDAXLC6-1BT2保護器件，確保接口可靠性

? QVAR檢測電路： ?

• 電極接口采用3引腳SMD接頭，分別對應Q+、Q-引腳
• 配置10MΩ高阻值電阻（R5-R8），優化電荷檢測靈敏度
• 在不同電極板版本中，電路拓?fù)溽槍μ囟☉?yīng)用場景進行優化

3. 接口與連接性

套件提供標準的24引腳接口布局：

• ?通信接口?：SDA（第4引腳）、SCL（第6引腳）實現I2C通信
• ?電極信號?：QVAR1、QVAR2專用引腳支持靜電檢測功能
• ?電源引腳?：VDD與GND引腳為傳感器提供穩定供電

三、系統集成與軟件開發

1. 硬件集成方案

套件通過STEVAL-MKI109V3母板實現完整系統功能：

• ?微控制器核心?：STM32F401VE提供強大的數據處理能力
• ?軟件支持?：配套Unico-GUI圖形界面軟件，簡化參數配置與數據可視化
• ?定制開發?：提供專用軟件例程，支持用戶定制化應用開發

2. 應用場景分析

該套件特別適用于以下領域：

• ?燃?xì)庥嬃?/strong>?：精準的壓力測量結合靜電檢測能力
• ?環境監測?：防水特性適合戶外應用
• ?工業自動化?：雙量程設計適應不同壓力范圍需求

四、設計注意事項與最佳實踐

1. PCB布局建議

• ?電源完整性?：確保去耦電容盡可能靠近傳感器電源引腳
• ?信號完整性?：QVAR信號線應遠離高頻噪聲源
• ?熱管理?：合理分布銅箔面積，優化散熱性能

2. 電氣參數考量

• ?工作電壓?：嚴格遵循數據手冊規定的VDD范圍
• ?電流消耗?：根據實際應用場景評估功耗需求
• ?ESD防護?：遵循推薦的靜電保護方案，提升系統可靠性

3. 校準與測試

• ?壓力校準?：利用標準壓力源進行多點校準
• ?QVAR功能驗證?：通過標準電荷源驗證檢測靈敏度
• ?溫度補償?：在實際工作溫度范圍內驗證測量精度

五、技術優勢與創新價值

STEVAL-MKI223V1K套件的核心價值在于其創新的集成方案：

1. ?功能融合?：將壓力傳感與靜電檢測有機結合，擴展了傳統壓力傳感器的應用邊界
2. ?開發友好?：完整的硬件參考設計和軟件支持，顯著縮短產品開發周期
3. ?性能優化?：精心設計的電路方案確保傳感器工作在最優化狀態

六、未來擴展與升級路徑

隨著物聯網和智能傳感技術的發展，該平臺可進一步擴展：

• ?無線集成?：添加藍牙或LoRa模塊實現遠程監測
• ?算法優化?：利用STM32的處理能力實現高級數據處理算法
• ?多傳感器融合?：結合溫度、濕度等傳感器構建環境感知系統
