在汽車、航空航天等高端制造業的數字化協同浪潮中，3D 模型的跨平臺高效流轉已成為產品研發效率的核心命題。Catia V5 憑借其在復雜結構設計（如發動機缸體、飛機翼盒）上的精準性，成為眾多企業的設計端利器；而 JT 格式則以輕量化、跨軟件兼容的特性，成為供應鏈協同、多部門評審的通用數據語言。

然而，二者之間的格式壁壘曾引發諸多痛點：Catia 原生文件無法直接在西門子、Autodesk 等平臺復用，傳統轉換工具又常導致精度丟失、特征殘缺，嚴重拖累協同效率。安寶特3D_EVOLUTION軟件，正是破解這一困局的專業方案 —— 它以高精度無損轉換 + 輕量化自動流程的核心能力，為 Catia V5 到 JT 格式的跨平臺協作提供了可落地的技術路徑。

本文將完整解析這一轉換流程的實操步驟與行業價值，助力企業實現數字化協同。

行業背景與痛點修正

在汽車、航空航天等高端制造業的跨軟件協作場景中，安寶特 3D_EVOLUTION作為專業的 CAD 數據轉換工具，解決了傳統方案中格式兼容性差、精度丟失的核心痛點。

其針對 Catia V5 到 JT 格式的轉換流程，是實現多平臺（達索、西門子、Autodesk）數據流轉的關鍵技術方案。

軟件與格式說明

1 安寶特3D_EVOLUTION

一款專業 CAD 格式轉換軟件，支持超 20 種主流工業格式（Catia、NX、Creo 等）的雙向轉換，以高精度、高兼容性、輕量化為核心優勢，廣泛應用于汽車供應鏈、航空航天協同設計場景。

斯特蘭蒂斯客戶案例

2 格式對比

CT 3D_Evolution 轉換操作步驟

1 前期準備：文件導入與選項配置

啟動 CT 3DEVOLUTION，點擊 “Open” 按鈕，在文件瀏覽器中選擇需轉換的 Catia 文件。

在界面下方配置加載選項：

勾選Geometry（幾何），確保僅加載核心幾何數據，提升轉換效率。

可選擇取消 “Load PMI”“Load assembly structure only” 等非必要選項，聚焦幾何轉換需求。

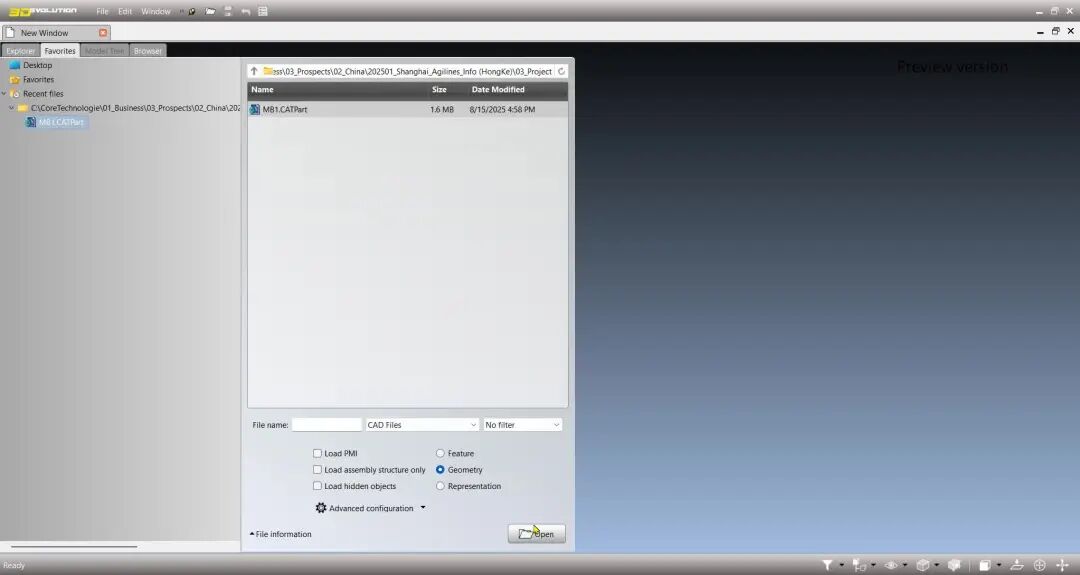

選擇需要轉換的Catia文件

2 格式轉換參數設置

點擊 “保存為”，選擇輸出格式為JT，并設置版本（建議 JT 10.5 以保證兼容性）。

進入高級配置：

幾何精度：設置 “Maximum Deviation（最大偏差）” 為0.01mm，確保轉換后模型與源文件精度一致。

拓?fù)浔Ａ簦汗催x “Preserve B-Rep（保留邊界表示）”，保證曲面、實體的拓?fù)浣Y(jié)構完整。

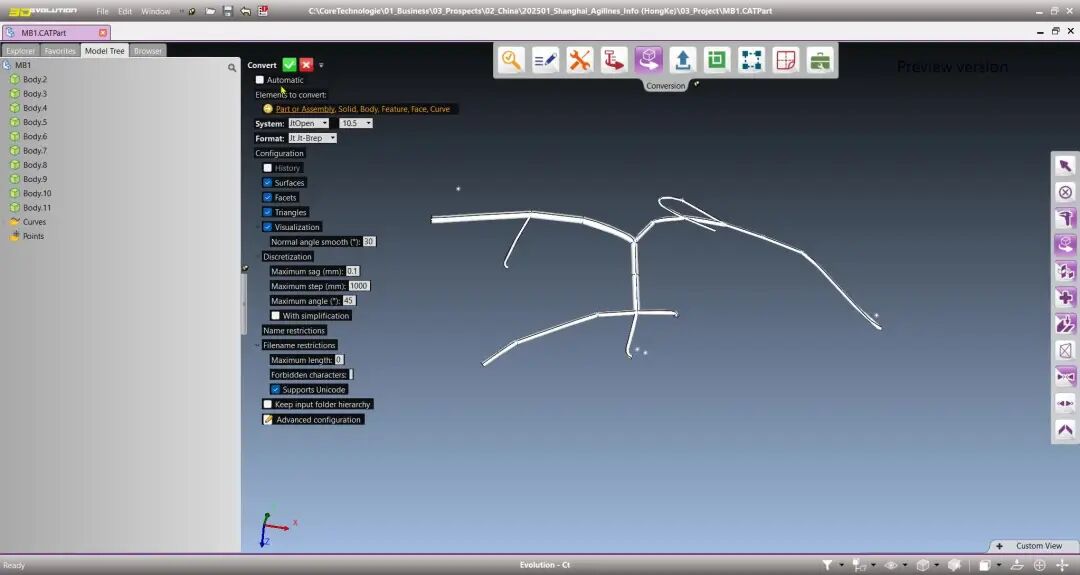

進行各項參數設置

3 執行轉換與結果驗證

點擊 “Convert” 執行轉換，軟件自動完成 Catia 到 JT 的格式映射。

轉換完成后，將 JT 文件直接拖入工作區，通過 “Model Compare（模型對比）” 功能驗證：

幾何特征：檢查孔、槽、曲面等關鍵特征是否完整。

精度報告：軟件自動生成 “Deviation Report（偏差報告）”，確保最大偏差≤0.01mm。

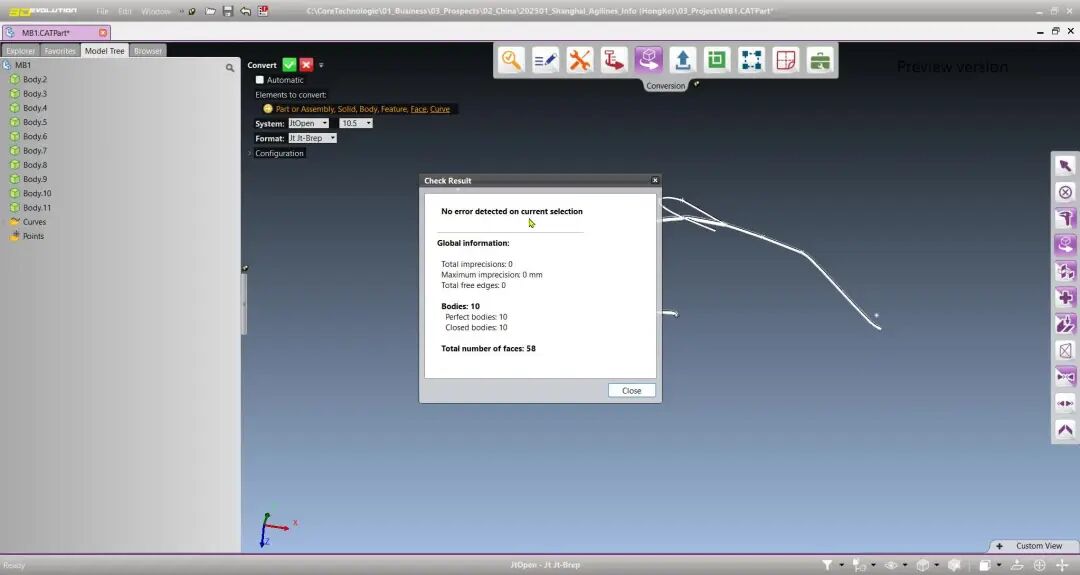

自動生成精度報告

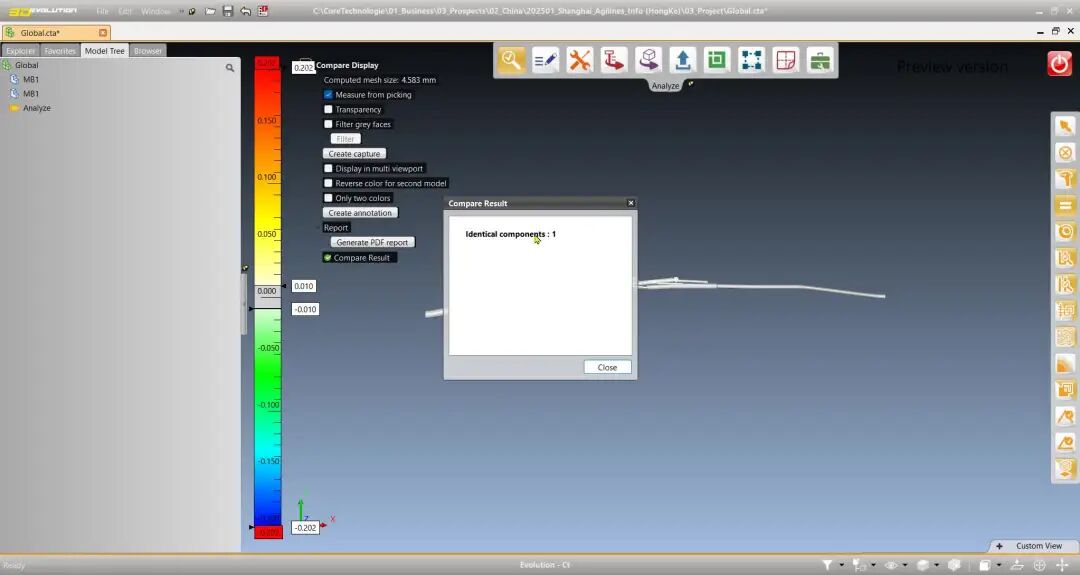

模型對比進行功能驗證

安寶特格式轉換方案的核心優勢

1 精度保障：無損轉換

通過 “幾何精度配置” 和 “拓?fù)浔Ａ簟?選項，實現 Catia 到 JT 的零精度丟失，轉換后模型可直接用于 CAE 仿真（如有限元分析、運動學模擬）。

2 效率提升：輕量化 + 批處理

JT 格式文件體積僅為 Catia 原生文件的 1/10（如 1.6MB 的 Catia 文件轉換后約 0.15MB），便于傳輸與存儲。

支持批量轉換，可一次性處理整個裝配體的所有零件，適合汽車整車、飛機機身等大型項目的協同需求。

3 生態兼容：跨平臺無縫協作

轉換后的 JT 文件可直接用于：

西門子系軟件（NX 進行工藝規劃、Teamcenter 進行數據管理）。

通用可視化工具（如 JT2Go），方便非技術人員進行設計評審。

丨總結

安寶特 3D_EVOLUTION 作為專業 CAD 格式轉換工具，解決了 Catia 與 JT 格式之間的跨平臺協作痛點。其“高精度配置 + 輕量化輸出 + 生態兼容”的特性，成為汽車、航空航天等行業實現多軟件協同設計的關鍵技術方案。
