STMicroelectronics TSX582雙通道運算放大器具有高電壓和高電流能力，內置過熱和電流過載保護功能。該單位增益穩定型雙通道運算放大器具有增強的ESD和射頻抗噪性。

數據手冊：*附件：STMicroelectronics TSX582雙通道運算放大器數據手冊.pdf

STMicroelectronics TSX582放大器的每通道輸出高達200mA，可驅動低阻電感性負載，如角度解析器、線出電纜和壓電致動器。TSX582的兩個高電流輸出放大器可直接驅動負載，采用橋接模式或并聯連接，將輸出灌/拉電流增加一倍。

TSX582采用帶裸露焊盤的PowerSO-8封裝，工作溫度范圍為-40°C至+125°C，符合汽車應用標準。

特性

• 5 V至16 V電源電壓
• 高輸出電流：200 mA
• 軌到軌輸出、低軌輸入
• 增益帶寬積：3MHz
• 高壓擺率：2V/μs
• 內部熱關斷和輸出電流限制器
• 增強型射頻噪聲抑制
• 高ESD耐受性：4kV HBM
• 擴展溫度范圍：-40 °C至+125 °C
• 汽車級
• 低噪聲：45nV/√Hz（1kHz時）
• ICC =2.3mA（典型值）
• 單位增益穩定
• 低失調：最高2.4 mV（25°C時）/最高3mV（全溫度范圍）
• 低輸入偏置電流

引腳配置

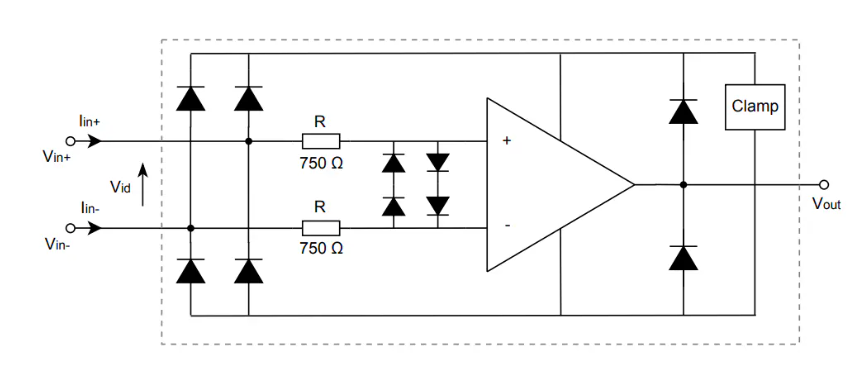

等效內部ESD和輸入保護電路

TSX582雙通道高電流運算放大器深度技術解析

一、器件概述與核心特性

?TSX582?是意法半導體推出的雙通道運算放大器，具備?高電流輸出?和?完善的保護機制?。該器件專為驅動大功率負載設計，在工業控制和汽車電子領域具有重要應用價值。

主要技術特點

• ?供電電壓范圍?：5V至16V寬電壓工作
• ?輸出電流能力?：每通道高達200mA連續輸出
• ?增益帶寬積?：3MHz，支持中頻信號處理
• ?壓擺率?：2V/μs，確保快速信號響應
• ?軌到軌輸出?，輸入支持低壓軌操作
• ?內置保護功能?：熱關斷和輸出電流限制器
• ?工作溫度范圍?：-40°C至+125°C，滿足汽車級應用要求

二、關鍵電氣參數詳解

直流性能參數（VCC+ = 12V條件）

• ?輸入失調電壓?：最大值±2.4mV（25°C）
• ?輸入偏置電流?：典型值2nA，最大值5nA
• ?共模抑制比?：最小值75dB，典型值100dB
• ?開環增益?：最小值101dB，典型值110dB
• ?靜態電流?：每通道典型值2.3mA

交流性能指標

• ?高電平輸出電壓?：相對于VCC+的壓降典型值1.2V
• ?低電平輸出電壓?：典型值1.2V
• ?等效輸入噪聲?：45nV/√Hz @ 1kHz

三、極限參數與安全設計

絕對最大額定值

• ?供電電壓VCC?：18V（絕對不能超過）
• ?差分輸入電壓?：±18V
• ?輸入電壓范圍?：VCC- -0.2V至VCC+ +0.2V
• ?輸出電流?：需符合安全工作區要求
• ?結溫限制?：最高150°C

熱設計考量

?熱阻參數?：

• ?結到環境熱阻RθJA?：45°C/W（SO-8封裝）
• ?結到頂部特征參數ΨJT?：1°C/W

熱計算采用標準公式：
?TJ = PD × Rth-JA + TA?
其中TJ為結溫，PD為功耗，TA為環境溫度

四、保護機制深度分析

1. ESD與輸入保護

器件內置等效750Ω串聯電阻保護結構，配合箝位電路：

• ?輸入電流限制?：最大27mA
• ?ESD耐受能力?：4kV HBM，1.5kV CDM

2. 熱關斷系統

• ?關斷溫度閾值?：典型值168°C
• ?復位溫度?：典型值130°C
• ?觸發邏輯?：當溫度超過高閾值時關閉輸出級，冷卻至低閾值后重新啟用

3. 電磁干擾抑制

?EMIRR性能?：在10MHz至2.4GHz頻段內具備優異的電磁干擾抑制能力

五、典型應用方案

1. 旋轉變壓器驅動

在閉環電機控制系統中，TSX582為旋轉變壓器的初級繞組提供功率放大，特別適用于：

• ?工業機器人導航系統?
• ?自動泊車系統車輛操控?
• ?惡劣環境應用?（油污、粉塵、潮濕）

2. 輸出電流增強技術

通過?橋接模式?或?并聯連接?可實現輸出電流倍增：

• ?理論最大輸出?：400mA（雙通道并聯）
• ?實施方案?：輸出端串聯3.3Ω電阻平衡電流

六、穩定性設計與PCB布局建議

容性負載驅動

• ?基本穩定性?：適用于100pF以下容性負載
• ?增強穩定性?：對于大容性負載，推薦串聯10Ω至30Ω的RISO電阻

PCB布局關鍵點

• ?電源和地線設計?：短而寬的走線，降低電壓降和寄生電感
• ?多過孔技術?：連接底層和頂層地平面
• ?去耦電容?：至少22nF，緊靠運放電源引腳放置

七、汽車級可靠性保障

TSX582完全符合AEC-Q100和AEC-Q003標準：

• ?嚴格的溫度循環測試?
• ?先進的篩選流程?確保零缺陷交付
• ?ECOPACK環保封裝?，符合行業環保要求

技術總結與設計建議

TSX582憑借其?高電流輸出能力?、?完善的保護機制?和?寬溫度工作范圍?，在工業自動化和汽車電子領域展現出色性能。設計時需重點關注：

• ?熱管理設計?，確保結溫不超過限制
• ?供電去耦?，優化高頻性能
• ?容性負載穩定性?，確保系統可靠運行
