PROFINET和EtherCAT，網關小助手來幫它倆牽手啦！

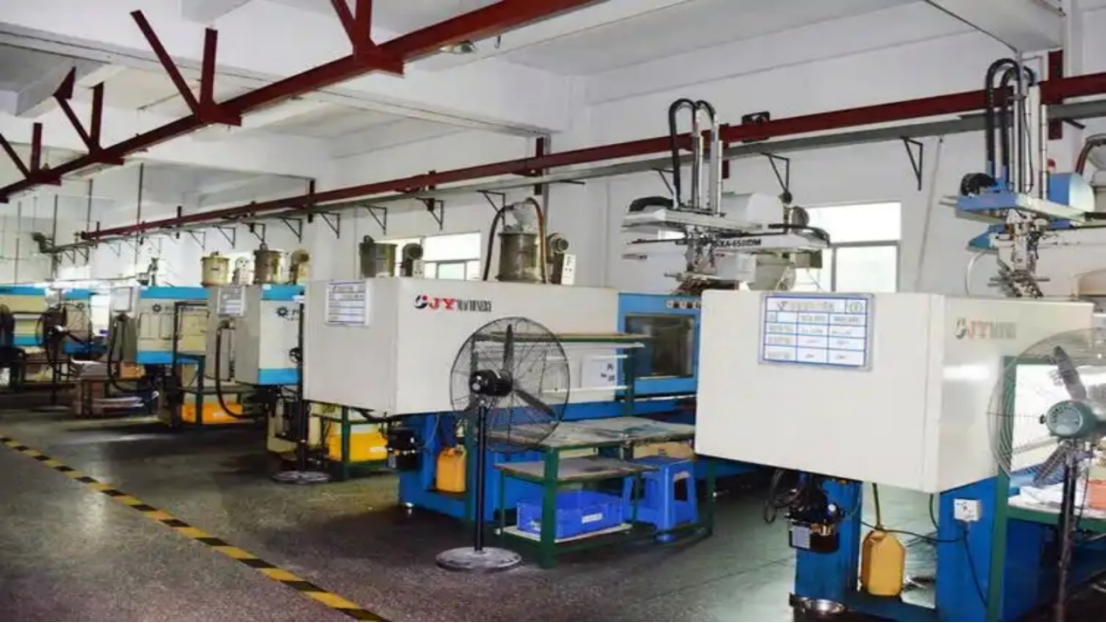

在現代化工廠的自動化系統中，實現不同總線協議設備間的無縫通信是保障生產高效、穩定運行的關鍵。特別是在我們近期實施的一個化工材料注塑生產單元改造項目中，面臨著這樣一個核心挑戰：如何將支持EtherCAT從站的倍福（Beckhoff）PLC，無縫集成到以PROFINET為骨干網絡、并需連接多臺PROFINET溫度儀表的自動化系統中。

一、 核心挑戰與網關選型

項目中的控制系統核心是一臺倍福CX系列PLC，其出色的運動控制性能通過EtherCAT總線驅動伺服系統。然而，車間層級的多數設備，如關鍵工藝溫控點的多臺西門子SIPART溫度儀表，均標配PROFINET接口，并需由上一級主站進行集中監控和數據采集。這就構成了一個典型的異構網絡問題：一個系統內，EtherCAT與PROFINET兩種高速實時以太網協議并存，且需要實現主從站關系的交叉通信。

顯然，通過更換所有硬件來統一協議在成本和周期上都是不現實的。經過技術論證，我們選用了疆鴻智能EtherCAT轉PROFINET協議轉換網關作為解決方案。該網關在此架構中扮演著“翻譯官”的角色，其核心功能是：在PROFINET側作為從站，接受PROFINET主站（如西門子S7-1500PLC）的輪詢與控制；在EtherCAT側則作為主站，主動掃描并管理其下的EtherCAT從站設備（即倍福PLC及IO模塊）。

二、 系統架構與網關配置實踐

具體的系統架構部署如下：

1. PROFINET主站網絡：項目采用的西門子S7-1500PLC作為PROFINET IO控制器（主站），其PN端口連接了多臺溫度儀表和協議轉換網關。在TIA Portal中，通過安裝網關設備的GSDML文件，將其作為一個標準的PROFINET設備添加到網絡組態中，并為其分配特定的輸入/輸出數據長度，這些數據區即為與EtherCAT網絡交換的映射區。

2. 網關的核心作用：網關的PROFINET接口被分配了固定的設備名稱和IP地址。在TIA Portal中，我們?yōu)榫W(wǎng)關定義了64字節的輸入和64字節的輸出數據，這構成了與EtherCAT網絡交換數據的“共享內存區”。

3. EtherCAT從站網絡：網關的EtherCAT端口作為主站，通過網線連接到倍福PLC（作為EtherCAT從站）。在倍福的TwinCAT開發環境中，我們需要對EtherCAT網絡進行組態，確保其過程數據（Process Data）與網關PROFINET側的輸入輸出數據區建立精確的映射關系。例如，將溫度儀表的設定值、報警信號等控制字，映射到網關的PROFINET輸出區；而將倍福PLC采集的實際溫度、設備狀態等狀態字，映射到網關的PROFINET輸入?yún)^(qū)。

三、 應用案例與問題解析

在調試階段，我們遇到了一個典型問題：PROFINET主站側收到的溫度數據偶爾會出現跳變。通過抓取網絡數據包并分析，排除了物理鏈路問題。焦點隨即集中在網關的配置上。

我們發現，在TwinCAT中定義的某個32位浮點數溫度值（符合IEEE 754標準），在通過網關映射到PROFINET數據區時，其字節序（Byte Order）在默認配置下可能與S7-1500的預期不符。S7-1500通常采用“大端序”（Big-Endian），而某些EtherCAT設備可能默認為“小端序”。正是這個細微的差異，導致了數據解析錯誤。

解決方案：我們深入網關的配套配置軟件，在數據映射配置頁面中，找到了針對該數據點的“字節交換”選項。啟用此功能后，網關在轉發數據前會自動完成字節序的調整。重新下載配置后，數據通信立刻恢復了穩定和準確。這個案例充分說明，對協議轉換網關的深入理解和精細配置是項目成功不可或缺的一環。

四、 總結

通過此次項目實踐，EtherCAT轉PROFINET協議轉換網關的價值得到了充分驗證。它并非一個簡單的信號中轉器，而是一個具備獨立協議棧處理能力和靈活數據映射功能的智能節點。它成功地打破了PROFINET與EtherCAT之間的技術壁壘，在不改動現有核心控制器的前提下，實現了異構系統的深度融合，既保護了原有投資（倍福PLC的運動控制優勢），又滿足了上層管理系統對PROFINET設備統一接入的需求。對于面臨類似多協議共存困境的自動化系統集成項目，此方案具有極高的參考和推廣價值。
