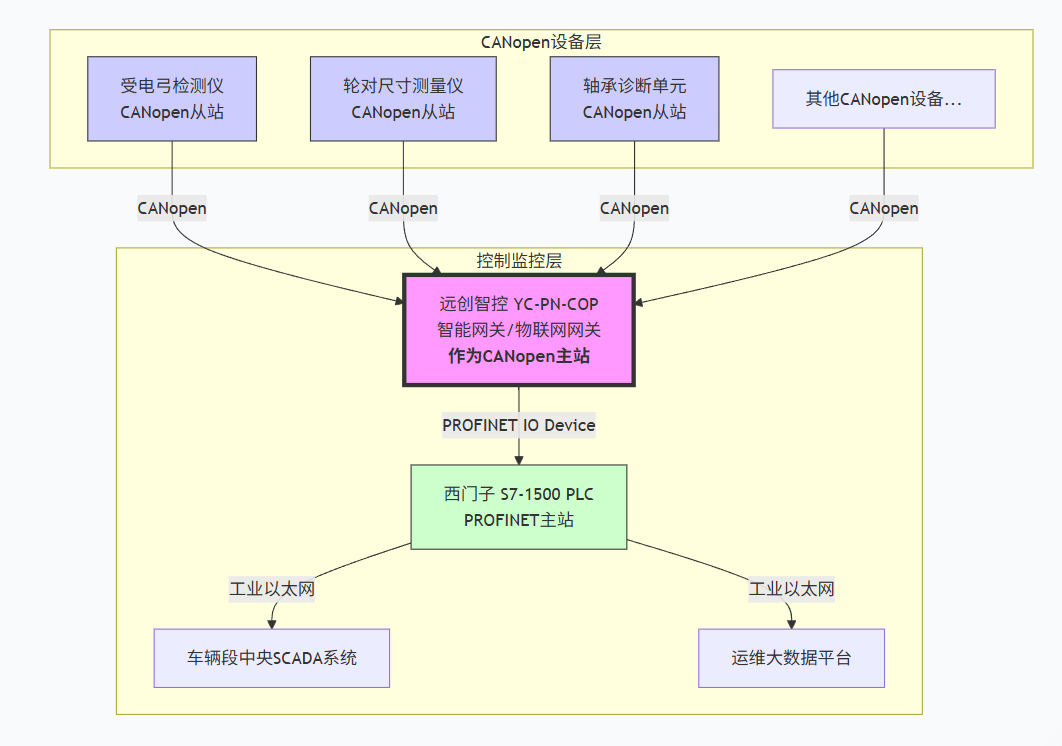

1. 硬件連接與拓?fù)渲貥?gòu)

2. 軟件配置

西門子側：在TIA Portal工程中，導入網關的GSDML文件，將其作為標準的PROFINET IO設備添加到網絡。為用戶分配一個足夠大的輸入/輸出數據區（例如，512字節輸入/512字節輸出），這個數據區將映射整個CANopen網絡的數據。

網關側：使用遠創智控提供的專用配置軟件：

1. 導入每個CANopen從站設備的EDS文件，精確識別其對象字典。

2. 配置PDO（過程數據對象）通信參數，設定傳輸類型和周期，確保關鍵數據的實時性。

3. 建立映射表：將每個CANopen從站的TPDO（發送PDO）映射到網關的接收數據區，該區域?qū)?yīng)西門子PLC的輸入映像區；將西門子PLC的輸出映像區數據映射到各CANopen從站的RPDO（接收PDO）。

調試與運行：下載配置后，網關上電即開始作為CANopen主站運行，主動與所有從站建立通信。西門子PLC無需編寫復雜的通訊程序，只需像訪問本地I/O一樣，讀寫對應的數據塊即可控制所有CANopen設備并獲取其狀態。

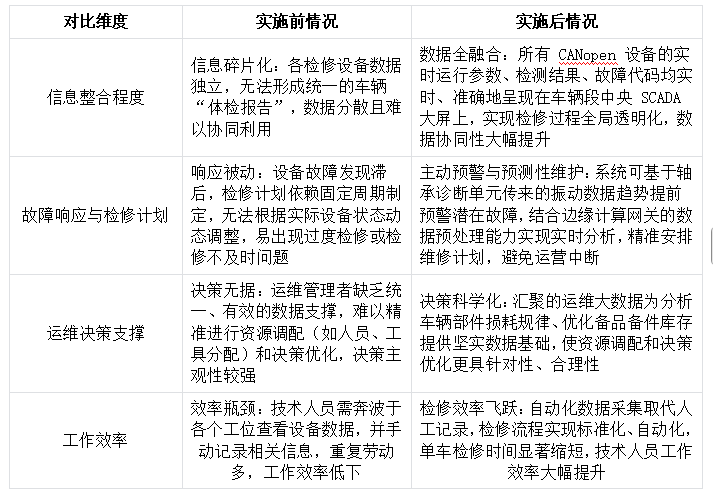

四、應用效果與項目實施前后對比

五、 行業推廣與前景展望

遠創智控YC-PN-COP網關所代表的智能網關解決方案，其“主動管理、統一接入”的模式，在眾多要求高可靠性和實時性的行業中具有廣闊前景。我們重點推薦以下主流且快速發展的行業：

1. 新能源汽車與充電設施：在整車制造中，用于連接生產線上的擰緊機、涂膠機等CANopen設備；在充電站中，作為物聯網網關 統一接入不同品牌的CANopen充電樁，實現運營商平臺的統一管理。

2. 智能裝備與機器人：高端數控機床、包裝機械、焊接機器人集群內部大量使用CANopen驅動器和I/O模塊。此方案能完美地將整機數據對接到基于西門子/倍福等主流PLC的上位系統。

3. 航空航天與船舶：在測試臺架和船舶輔機控制系統中，集成各類符合CANopen協議的傳感器與執行器，通過這款工業網關構建高可靠性的分布式測控網絡。

六、 總結

在軌道交通智能化運維的宏大敘事中，打通底層設備數據鏈?zhǔn)侵陵P(guān)重要的基礎環節。本項目成功證明，遠創智控YC-PN-COP網關不僅僅是一個協議轉換器，更是一個具備主站能力的數據采集器、一個擁有邊緣計算 能力的智能網關、一個面向工業物聯網的物聯網網關。它通過扮演CANopen主站的創新方式，以一種標準化、低成本、高可靠性的路徑，將分散的“數據珍珠”串接成鏈，最終編織成智慧的運維網絡。

它成功地將PROFINET的集中控制優勢與CANopen的分布式、高實時性特長融為一體，為軌道交通乃至更廣泛的裝備制造業提供了異構系統集成的完美范本。隨著“中國智造”與“交通強國”戰略的深入推進，這種靈活、強大的工業網關必將成為構建未來智慧工廠、智慧交通不可或缺的神經中樞，驅動各行各業向數字化、智能化的更高峰邁進。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
