電火工品靜電敏感度測試主要依據GJB 736.11A-2019《火工品試驗方法 第11部分：電火工品靜電感度試驗》。以下是該標準的詳細要求：

?試驗原理：采用電容放電模型模擬人體靜電危害，通過特定的電容器容量、放電電阻和測試電壓等參數，對電火工品進行靜電放電試驗，觀察其響應情況。

?關鍵參數：模擬人體試驗時，電容器容量為500pF/2nF，放電電阻為500Ω/5000Ω，測試電壓為30kv。感度測定試驗時，電容器容量和放電電阻可調，測試電壓按升降法確定。

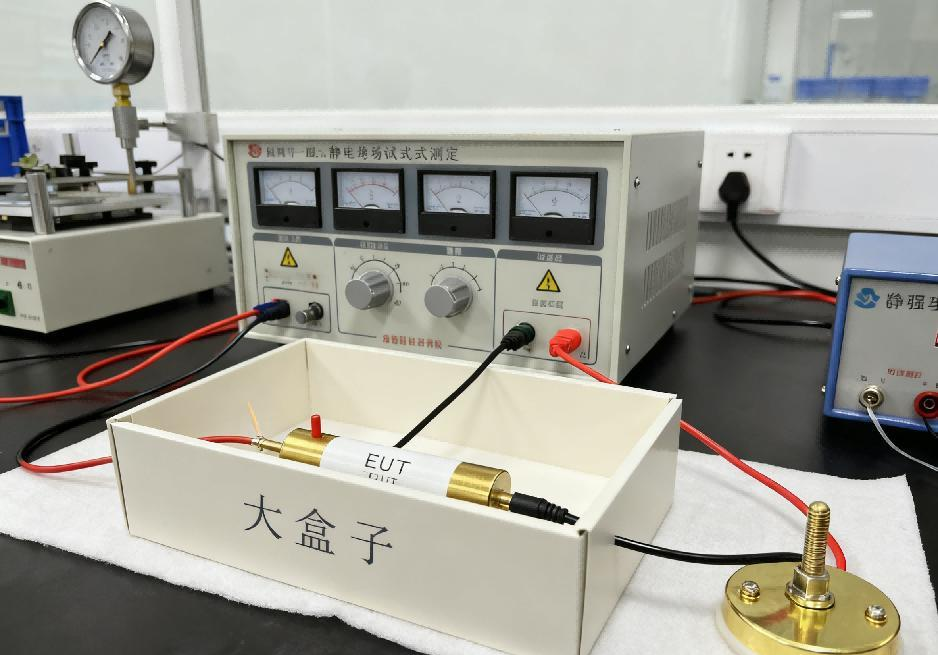

?設備要求：靜電感度儀整機電感需小于5μH，校準周期為12個月，漏電壓控制應≤充電電壓的5%。

?操作流程：試樣預處理需在15-35℃環境放置≥2h，接線方式為腳-腳/腳-殼連接，引線長度≤200mm±20mm，采用專用絕緣棒操作，接地線截面積≥4mm2，數據記錄按GJB/Z377A進行升降法統計。

?安全防護：新增三級防護體系，包括人員防護（防靜電服+絕緣鞋+防護眼鏡組合）、設備防護（10MΩ絕緣值+ 150kΩ放電電阻）和環境防護（獨立防爆箱+毒氣排風裝置）。

上海雷卯靜電防護方案及器件

防護方案：

雷卯電子采用“分類防護”策略，從電源端到信號接口構建防護體系。例如在電源端，對于10-30V電源，推薦在棕線與藍線之間并聯小體積、高功率的TVS管SMBJ33CA，其覆蓋10-30V工作范圍，峰值脈沖功率400W，響應時間≤1ns。在信號輸出端，可在黑線、橙線與藍線之間各并聯小體積的ESD二極管SD36C，進行靜電浪涌二極防護，覆蓋10-30V電源電壓，滿足IEC61000-4-2，等級4，接觸放電30kV，空氣放電30kV。

防護器件：

公司提供多種類型的靜電保護元件，如ESD靜電保護元件（0201/DFN0603/TSSLP-2-4等封裝形式）、PESD靜電保護元件（0201、0402、0603等封裝形式）、TVS瞬態電壓抑制二極管（SMF Series、P4SMF Series、SMA Series等）、TSS半導體放電管、GDT陶瓷氣體放電管、PPTC自恢復保險絲等。這些器件具有不同的電壓、電流、功率等參數，可以根據具體的應用場景和需求進行選擇。
