BA95630是一款單芯片全數字音頻放大器，專為立體聲放大系統設計，集成了電源級。該芯片具備多功能數字音頻信號處理功能，采用高性能全數字PWM調制器，配備兩個大功率全橋MOSFET電源級。

BA95630接收32kHz、44.1kHz、48kHz和96kHz采樣頻率的數字串行音頻數據。在立體聲模式下，它在沒有散熱器的情況下提供2 x 35瓦的功率。

全數字音頻放大器 - BA95630

BA95630配備混音器和雙四分頻濾波器，可實現響度控制、揚聲器響應補償及參數均衡等核心音頻處理功能。

BA95630的所有功能都可以通過I2C主機接口總線的內部寄存器值進行控制。

BA95630采用行業標準的Inter IC Control（I2C）總線與主機IC通信。主機IC可通過I2C總線對BA95630的內部寄存器進行讀寫操作。

I2C總線使用兩條信號線——串行時鐘線（SCL）和串行數據線（SDA）來在系統中的集成電路之間通信。由于SDA線是開漏型端口，BA95630和主機IC只能將這些引腳驅動為低電平或保持為開路。

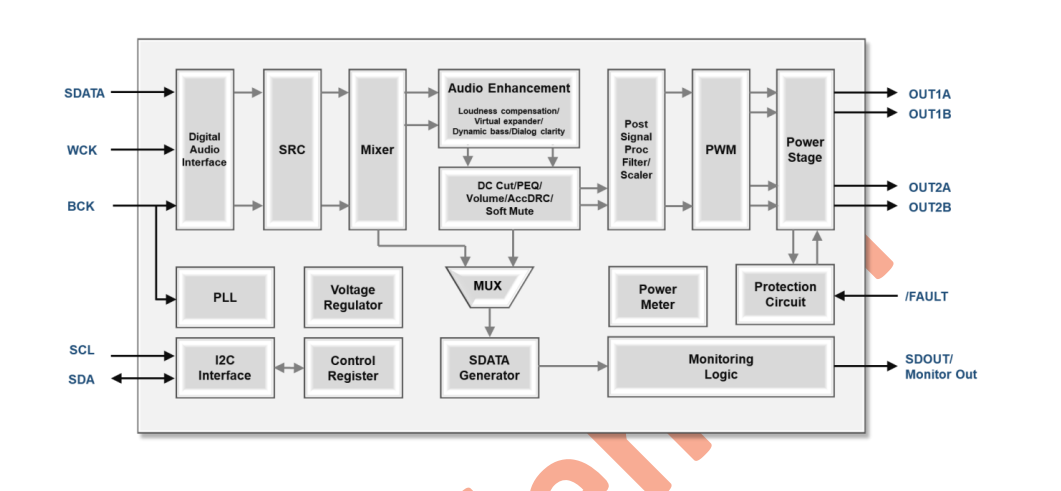

結構圖：

結構圖

音頻功放芯片 - BA95630的特性描述：

2 CH立體聲（35W x 2 BTL）

寬工作電源電壓范圍（5V至26.4V）

靈活音頻接口

-I2S/TDM音頻輸入接口

-SDATA生成器（I2S輸出）

浮點運算

較多40個可編程雙四極濾波器

-音量控制

-音箱補償

-參數均衡器

3段動態范圍控制

-加速DRC

優化揚聲器控制的信號處理后信號

音頻增強算法

-響度補償

-虛擬擴展器

-動態低音

-對話框清晰度

預縮放器和后縮放器

多種實用功能

-音量和軟靜音控制

-功率計

-智能PWM開/關

直流保護

-直流濾波

-系數存儲器校驗和

-調制指數校驗

保護電路

-OCP（過流保護）

-OTP（過溫保護）

-UVP（欠壓保護）

高效率（>90%）
