ADS911x是18位高速模數轉換器（ADC）系列，具有用于ADC輸入的集成驅動器。集成的ADC驅動器簡化了信號鏈，降低了精密應用的功耗，并支持超過1MHz的高頻信號。由于不需要外部去耦電容，集成ADC基準電壓緩沖器針對寬帶寬應用進行了優化。

ADS911x使用串行LVDS（SLVDS）數據接口，可實現高速數字通信，同時最大限度地降低數字開關噪聲。使用每個ADC通道的單獨SLVDS輸出或兩個ADC通道的一個SLVDS輸出讀取雙通道ADC數據。
*附件：ads9119.pdf

特性

• 高速低功耗：
  • ADS9119：20MSPS，274mW
  • ADS9118：10MSPS，83mW
  • ADS9117：5MSPS，59mW
• 功能集成：
  • 集成ADC驅動器
  • 集成精密參考
  • 共模電壓輸出緩沖器
• 高性能：
  • 18 位無缺失代碼
  • INL：±0.8LSB，DNL：±0.4LSB
  • 信噪比：95.5dB
• 寬輸入帶寬：
  • ADS9119和ADS9118：90MHz （–3dB）
  • ADS9117：45MHz （–3dB）
• 串行LVDS接口：
  • SDR 和 DDR 輸出模式
  • 同步時鐘和數據輸出
• 擴展工作范圍：–40°C 至 +125°C

參數

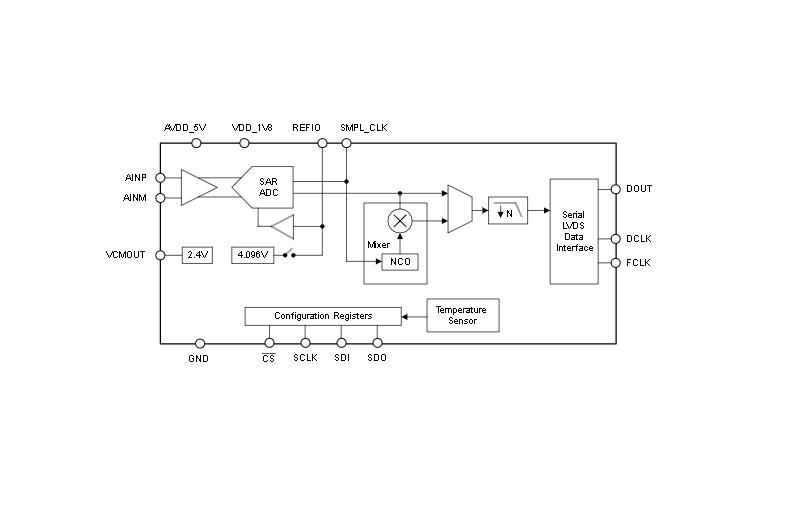

方框圖

?一、產品概述?
ADS911x是德州儀器推出的18位高精度逐次逼近型模數轉換器系列，包含三個型號：

• ADS9119：20MSPS采樣率，274mW功耗
• ADS9118：10MSPS采樣率，83mW功耗
• ADS9117：5MSPS采樣率，59mW功耗

?二、核心技術特性?

1. ?高性能參數?
   • 18位無失碼分辨率
   • INL：±0.8LSB（典型值±0.4LSB）
   • DNL：±0.4LSB
   • SNR：95.5dB（2kHz輸入）
   • 輸入帶寬：ADS9119/ADS9118為90MHz(-3dB)，ADS9117為45MHz(-3dB)
2. ?高度集成設計?
   • 集成全差分ADC輸入驅動器
   • 集成4.096V精密基準電壓源
   • 共模電壓輸出緩沖器
   • 支持外部基準電壓輸入

?三、關鍵功能模塊?

1. ?模擬輸入特性?
   • 支持交流和直流耦合差分輸入
   • 輸入偏置電流：0.1nA
   • 滿量程輸入范圍：±3.2V
   • 支持高頻信號（超過1MHz）
2. ?數字處理功能?
   • 數字下變頻器（DDC），含24位NCO
   • 可選數據平均功能（2/4/8/16倍）
   • 集成10位溫度傳感器
3. ?數據接口?
   • 串行LVDS接口
   • 支持SDR和DDR輸出模式
   • 數據幀寬度：20位或24位可選

?四、電氣規格?

1. ?電源要求?
   • AVDD_5V：4.75-5.25V
   • VDD_1V8：1.75-1.85V
   • 工作溫度范圍：-40°C至+125°C
2. ?時序特性?
   • 轉換周期：ADS9119（7-20MHz）、ADS9118（3.9-10MHz）、ADS9117（3.9-5MHz）

?五、引腳配置與封裝?

• 40引腳VQFN封裝（RHA）
• 封裝尺寸：6mm × 6mm
• 關鍵引腳功能：
  • AINP/AINM：差分模擬輸入
  • SMPL_CLK：采樣時鐘輸入
  • REFIO：基準電壓輸入/輸出
  • DOUTP/DOUTM：差分數據輸出

?六、寄存器架構?

• 三個寄存器組（Bank 0/1/2）
• 通過SPI接口進行配置
• 支持多設備菊花鏈拓撲

?七、應用領域?

• 功率分析儀
• 源測量單元（SMU）
• 海洋設備
• 伺服驅動位置反饋
• 直流電源、交流源、電子負載

?八、典型應用電路?

1. ?**≤20kHz輸入信號帶寬**?
   • 使用THS4551全差分放大器
   • 最小外部元件設計
2. ?**≤100kHz輸入信號帶寬**?
   • 優化信號鏈設計

?九、布局與電源建議?

• 推薦使用0.1μF和1μF陶瓷去耦電容
• 模擬和數字電源獨立供電
• 關鍵信號路徑隔離設計

?十、開發支持?

• 完整的文檔支持
• TI E2E在線技術支持論壇
• 機械和封裝信息詳見文檔第12章

該數據手冊提供了從器件特性到實際應用的完整技術參考，包括詳細的電氣參數、時序要求、寄存器配置指南和典型應用方案。
