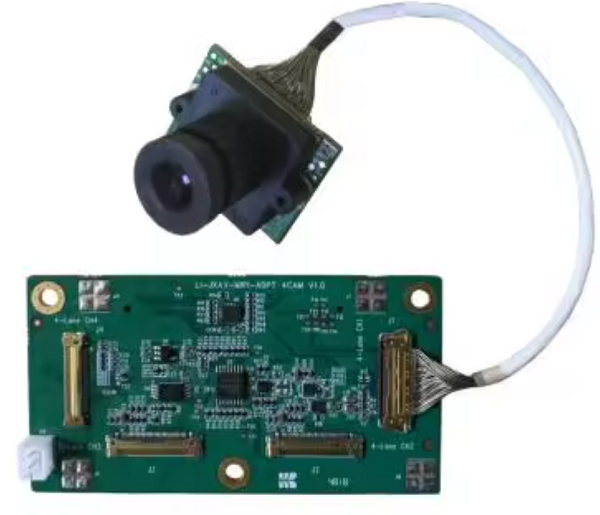

在高速信號傳輸領域，無論是攝像頭模組、顯示接口，還是AI計算模組與主板之間的高速互連，極細同軸線（micro coaxial cable） 已成為不可或缺的線束形式。它以優異的信號完整性、小尺寸與良好的屏蔽性能，被廣泛應用在 MIPI、USB4、HDMI、DisplayPort、SerDes 等高速接口中；然而，工程師們經常會遇到一個問題：在高速信號鏈路中，是否必須選擇雙屏蔽結構的極細同軸線束？下面我們從結構、性能和應用三個角度來分析這個問題。

一、極細同軸線束的結構與特點
極細同軸線（Micro Coax）由中心導體、絕緣層、金屬屏蔽層以及外護套組成。與普通同軸線不同，Micro Coax 直徑非常?。ㄒ话阍?0.2mm~0.5mm），常用于柔性連接、精密模組或高速差分信號的傳輸。
它的主要優勢包括：
1.1、阻抗穩定：可實現精確的 50Ω 或 100Ω 阻抗匹配；
1.2、低串?dāng)_、低損耗：適合高速、長距離傳輸；
1.3、結構緊湊：適用于微型化設計；
1.4、自帶屏蔽：金屬層能有效抑制外部電磁干擾（EMI）。
但“屏蔽層”也正是決定線束性能差異的關鍵因素之一——單屏蔽與雙屏蔽在線路設計中各有取舍。

二、單屏蔽與雙屏蔽的核心區別
單屏蔽結構：一般采用一層金屬編織網或金屬箔，能夠滿足大多數常規高速信號傳輸?shù)男枨螅哂薪Y(jié)構輕、柔性好、成本低的優點。
雙屏蔽結構：在外層再加一層金屬帶或雙層編織層，形成“內層箔 + 外層編織”的復合屏蔽結構，抗干擾能力顯著增強，但柔性會略有下降，成本也更高。
簡單來說，單屏蔽更靈活輕便，適合常規高速信號；雙屏蔽更穩健抗擾，適合嚴苛電磁環境。

三、何時必須使用雙屏蔽結構？
并不是所有高速信號都“必須”用雙屏蔽，下面這幾種情況才建議優先采用雙屏蔽極細同軸線束：
3.1、信號頻率非常高：當信號帶寬超過幾GHz、速率超過10Gbps時，信號完整性更容易受到共模干擾影響，雙屏蔽能有效降低外部電磁耦合。
3.2、周邊干擾源密集：若線束附近存在開關電源、大電流走線、射頻模組、天線等干擾源，單層屏蔽往往難以保證足夠的EMI防護能力。
3.3、線束較長或并行排布密集：長線傳輸時，電磁泄露與串?dāng)_效應疊加，雙屏蔽可減少信號泄漏與耦合干擾，維持信號質量。
3.4、系統對EMC要求極高：如車載攝像系統、航空電子設備、醫療成像等，通常會強制要求雙層屏蔽以確保系統級EMC通過。
3.5、射頻或高靈敏度模擬信號路徑：對噪聲極為敏感的射頻或低電平信號，采用雙屏蔽更具安全裕度。

四、單屏蔽依然是多數設計的主流選擇
在多數移動終端、消費電子、顯示模組中，優質的單屏蔽極細同軸線 已能滿足高速數據鏈路的需求。
關鍵在于：
4.1、選用高密度編織或鍍銀層，保證屏蔽完整性；
4.2、合理布局接地回路，減少共模回流路徑；
4.3、在連接器端進行360°屏蔽接殼處理，避免屏蔽層斷點。
良好的設計與工藝往往比“多加一層屏蔽”更重要。若屏蔽層焊接不連續、接地不充分，即便是雙屏蔽結構，也可能失去原有優勢。

五、選型建議
在項目設計階段，可以參考以下思路選型：
5.1、帶寬 < 6Gbps、干擾環境輕微 → 優先單屏蔽；
5.2、帶寬 6~12Gbps、布線密集或中度干擾 → 選高密度單屏蔽或薄型雙屏蔽；
5.3、帶寬 > 12Gbps、強干擾環境或長距離傳輸 → 建議使用雙屏蔽結構；
5.4、關鍵通道或RF路徑 → 直接采用雙屏蔽，確保EMI裕度。

高速信號線并非“必須”使用雙屏蔽極細同軸線束，而是要結合傳輸速率、環境干擾、空間限制與成本綜合考慮；雙屏蔽確實能提供更高的抗干擾能力，但在多數消費級與中速應用中，結構精良的單屏蔽線束已能穩定可靠地工作；工程師在設計時，應重點關注屏蔽完整性、接地連續性與阻抗控制，這三點往往比“多一層屏蔽”更能決定信號質量。
