??一、背景

電力系統的安全保障一直是學校不可忽視的內容。因?yàn)橛秒妴?wèn)題引起的火災，不僅會造成財產損失，還會釀成慘劇。一場場火災事故發生的背后，是一個個悲傷的故事，更是一份慘痛的教訓。用電安全無小事，防與控相融合，是校園智慧安全用電的重要方向，要想解決這個問題，首先要了解一下電氣火災究竟是如何發生的，我們應采取怎樣的措施來預防它。

二、方案介紹

1.主回路安全用電

①實時采集配電主回路剩余電流、溫度、電流、電壓、功率等電氣參數，及時發現漏電、過載、過壓、欠壓、升溫異常等電氣安全隱患并按照嚴重等級報警；

②安裝簡單、快捷，采用非侵入式安裝方式；

③滿足電氣火災監測預警功能，具備漏電監測、溫度監測、電壓、電流等電參數監測功能；

④智慧用電終端采集模塊可擴展接入32路故障電弧，64路智能終端配電傳感器，支持64路智能空開接入。同時支持限流式保護器、熱解粒子探測器接入。

2.終端回路安全用電

3）產品優勢

智能網關≤36mm，可查看各個智能斷路器及智能終端配電傳感器的電壓、電流、功率、電能、溫度和漏電等實時數據。

末端智能監測模塊：尺寸厚度：產品厚度≤17mm；

孔徑：傳感器孔徑≥8.4mm，支持16mm2線徑；

防護等級：IP55

電磁兼容3級以上；

公安部監測報告：

4）方案特點

①實時采集剩余電流、溫度、電流、電壓、功率等電氣參數，及時發現漏電、過載、過壓、欠壓、升溫異常等電氣安全隱患并按照嚴重等級報警；

②同一智能網關可接入智能空開，實現電氣安全數據監及控制。

③安裝簡單、快捷，采用非侵入式安裝方式；

④模塊和主機之間采用lora無線通訊方式，免去布線問題；

三、硬件介紹

1.智能微斷

計量功能：實時監測并上報電壓、電流、功率、電能、漏電、溫度、頻率等電參量。

報警功能：過壓報警、欠壓報警、過流報警、過載報警、漏電報警、超溫報警、三相電缺相報警等。

保護功能：過壓保護跳閘、欠壓保護跳閘、過流保護跳閘、過載保護跳閘、短路保護 跳閘、漏電保護跳閘、超溫保護跳閘、三相電缺相保護跳閘。

控制功能：支持本地手柄通斷、本地電動分合閘、本地鎖定、遠程遙控分合閘、定時控制、預約控 制等多種控制功能。

參數整定：支持本地或遠程設置各類保護參數，控制任務參數、重合閘參數等。

自檢功能：支持漏電自檢功能，可通過平臺定期提醒用戶漏電自檢或設置自動自檢，自檢完成后可10S自動合閘。

安全功能：支持三種控制等級：1）本地+遠程可控；2）僅本地可控；3）僅遠程可控。支持本地鎖定，鎖定后遠程不可控，保證本地施工人員安全。支持檢修模式，檢修模式斷路器無法合閘，待設備檢修完成，需退出檢修模式后才可合閘，支持關聯保護跳閘自動進入檢修狀態。

重合閘功能：支持過欠壓保護后，待電壓恢復正常自動重合閘，重合閘次數可設，支持無限次和有限次數。

2.智能終端傳感器

四、平臺介紹

1.數據監控

實時監控頁面展示了當前用戶關聯的項目數量，項目位置，探測器數量

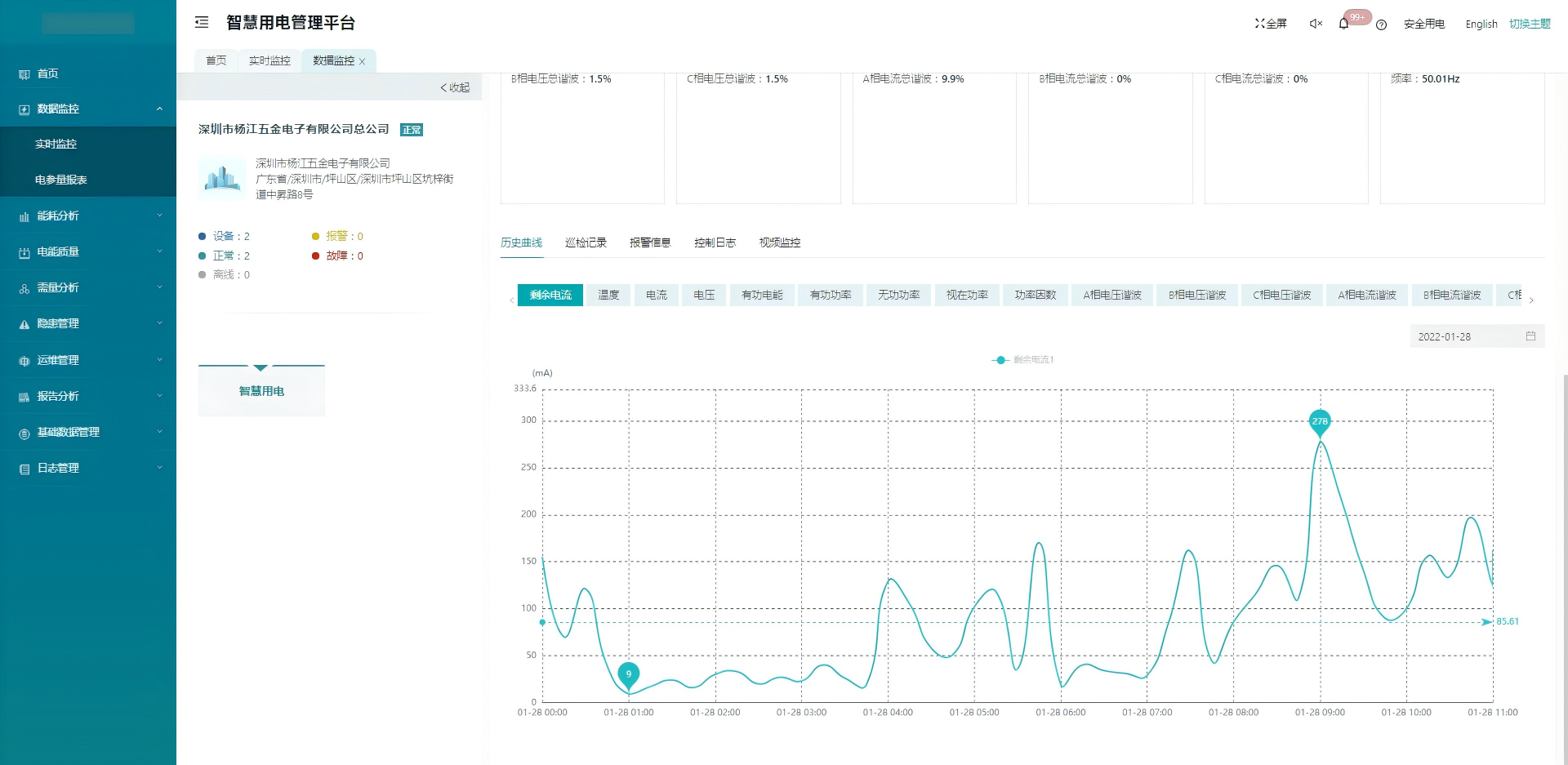

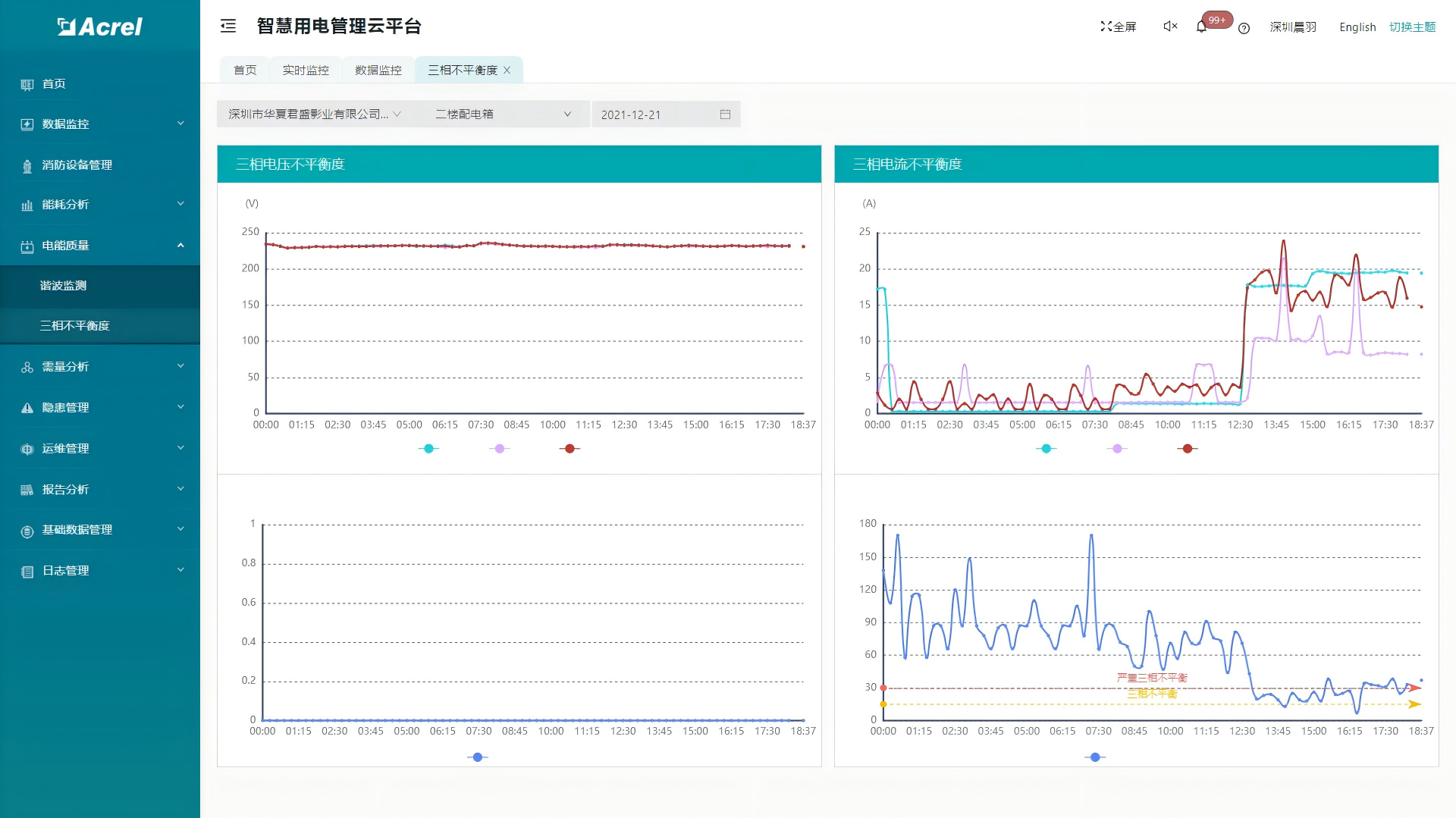

2.實時數據

實時數據頁面，可以查看探測器電參量實時數據，歷史曲線，巡檢記錄，報警信息，控制日志，視頻監控。

3.配電圖

可生成配電圖，顯示設備實時數據和狀態，支持秒級刷新配電圖支持遠程操作，能實現對用電設備的控制。

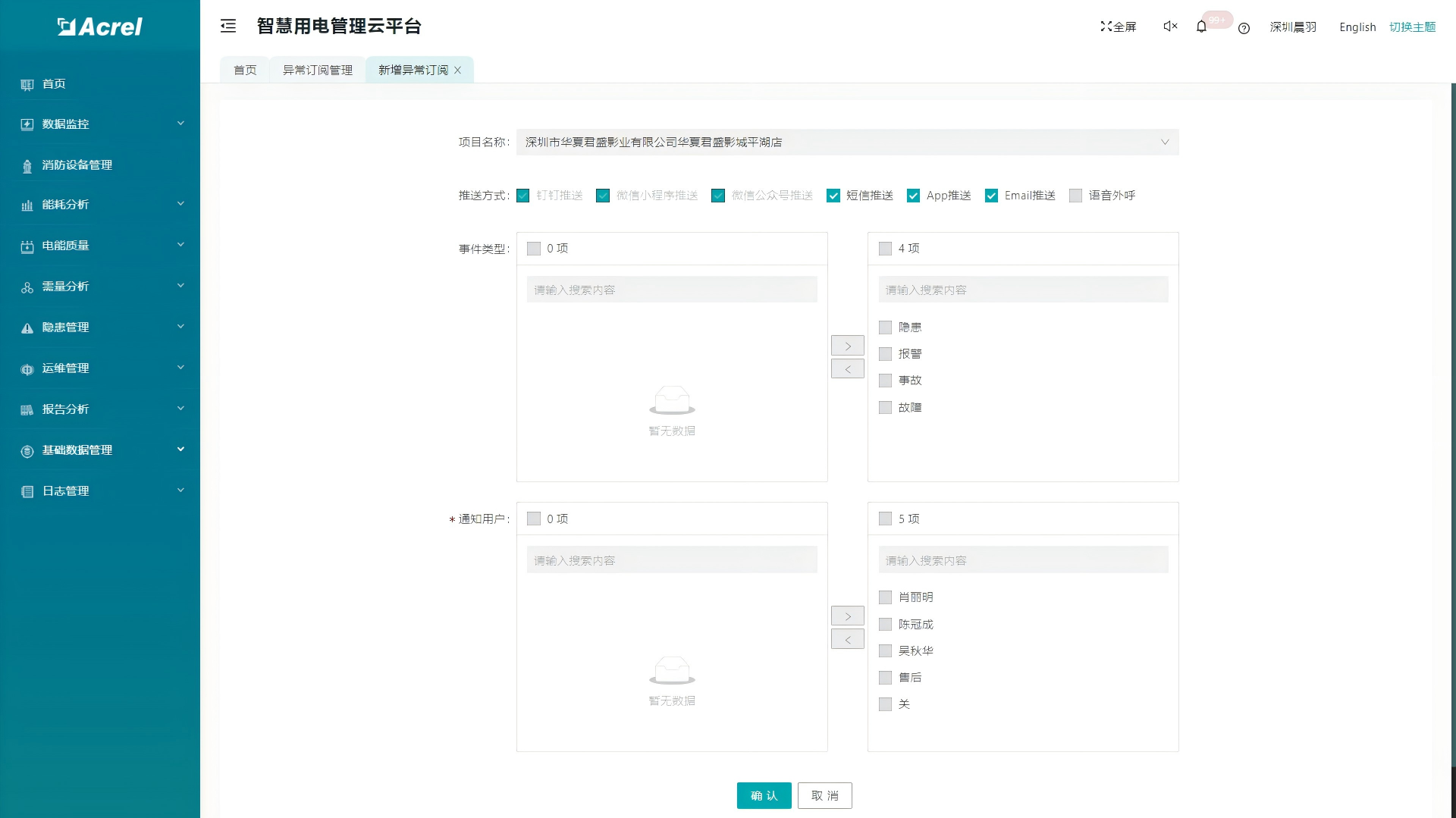

4.報警推送

可提供短信、郵件、APP推送、語音外呼、語音播報、微信小程序推送、微信公眾號推送、釘釘推送通知等多種方式進行異常通知

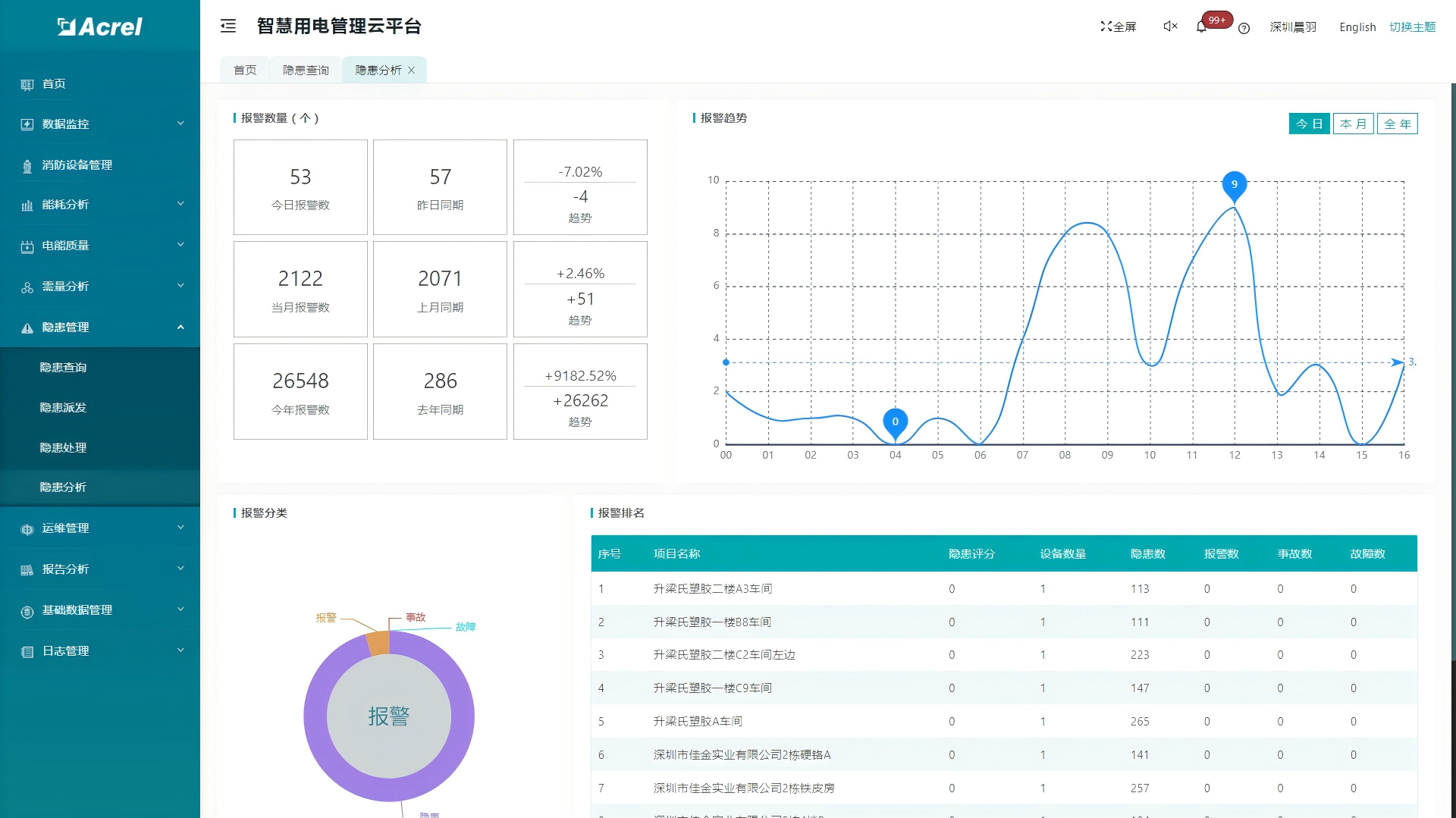

5.隱患管理

隱患查詢→隱患派發→隱患處理，通過隱患的完整流程，形成閉環，跟蹤每一個隱患的工單狀態。

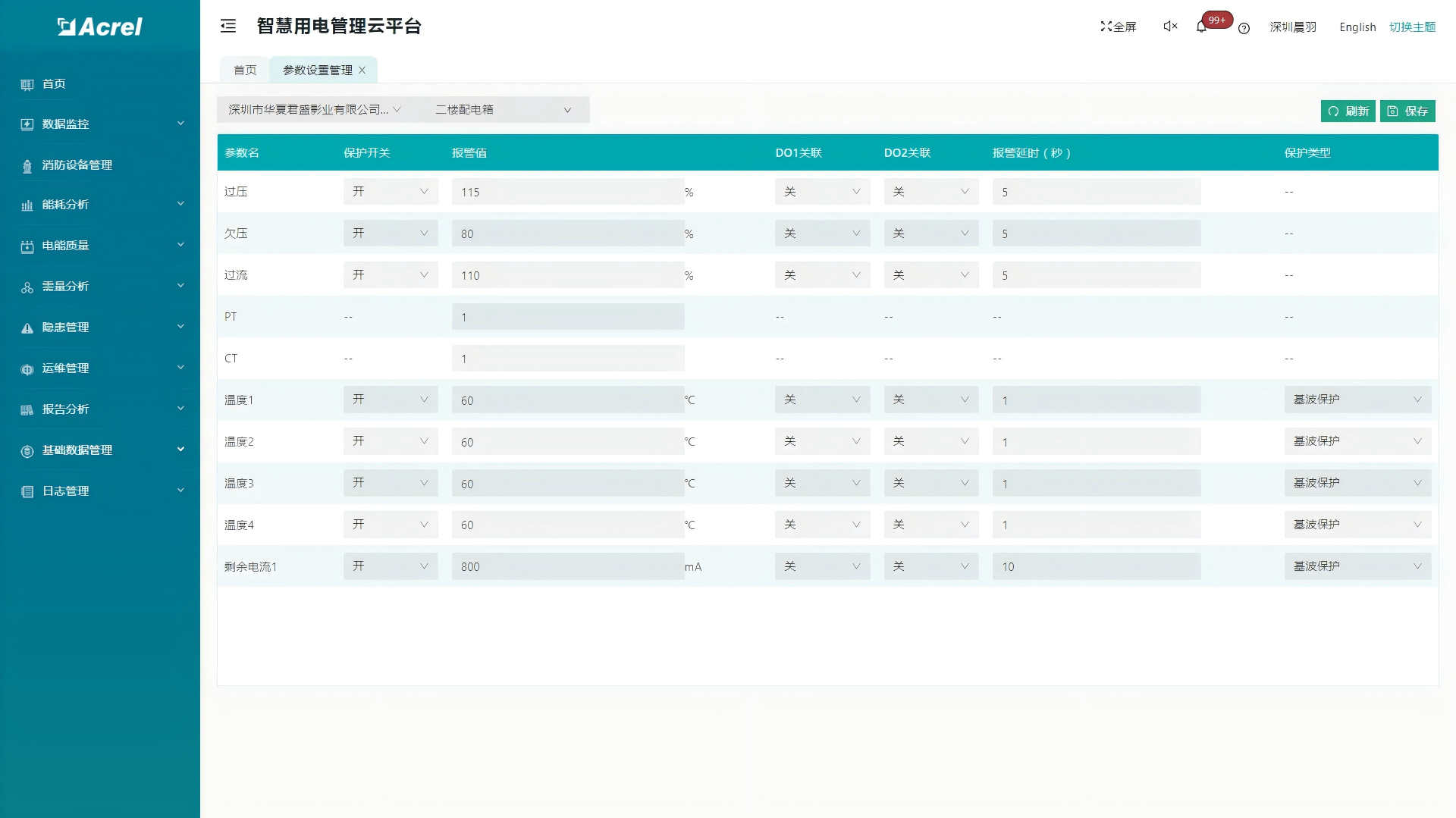

6.遠程控制

管理人員可以遠程設定探測器的各種參數值，或者對監控設備進行分閘、合閘、復位、消音、自檢和遠程設置等操作，方便管理，同時提高工作效率

????
