背景介紹

伴隨著全球儲能系統的快速發展，如何高效管理并控制系統運行過程中產生的熱量，成為一個亟待 解決的關鍵挑戰。而液冷技術通過液體對流直接散熱，具有比空氣更高的比熱容和導熱率，其強散熱+ 低耗能的特點，在儲能大部署和高密度下，具有較為明顯的優勢。

壓力傳感器在液冷機組中扮演著至關重要的角色。它們在液冷機組中不僅用于實時監控和控制調節 液冷系統中的壓力，而且還對系統的安全運行、性能優化以及故障預防等方面發揮著重要作用。

解決方案

安的電子專注于壓力傳感器的研發與生產，為儲能液冷行業提供可靠的解決方案。壓力傳感器 SPC-A系列專為制冷空調設計，用于液冷系統制冷劑循環回路的高低壓檢測，能兼容不同制冷劑類型。 SPC-B、SPTC-B在工業領域廣泛應用于智能水泵的壓力檢測，也應用于液冷系統冷卻液回路的壓力檢 測（SPTC-B同時檢測壓力和溫度）。產品測量精度高、可靠性好，使用壽命長。

應用介紹：壓力傳感器/溫壓一體傳感器

產品介紹

壓力傳感器是將氣體或液體中的輸入機械壓力轉換為電輸出信號的電氣元件。我司應用采用陶瓷電 容作為壓敏元件，采用高精度、低功耗的信號調理芯片將壓敏元件輸出的小信號轉換為模擬電流 4~20mA、比例電壓0.5~4.5VDC或IIC數字信號等多種輸出形式。而溫壓一體傳感器是在壓力傳感器的 結構上增加NTC測溫電路，能同時檢測介質的壓力與溫度數值。

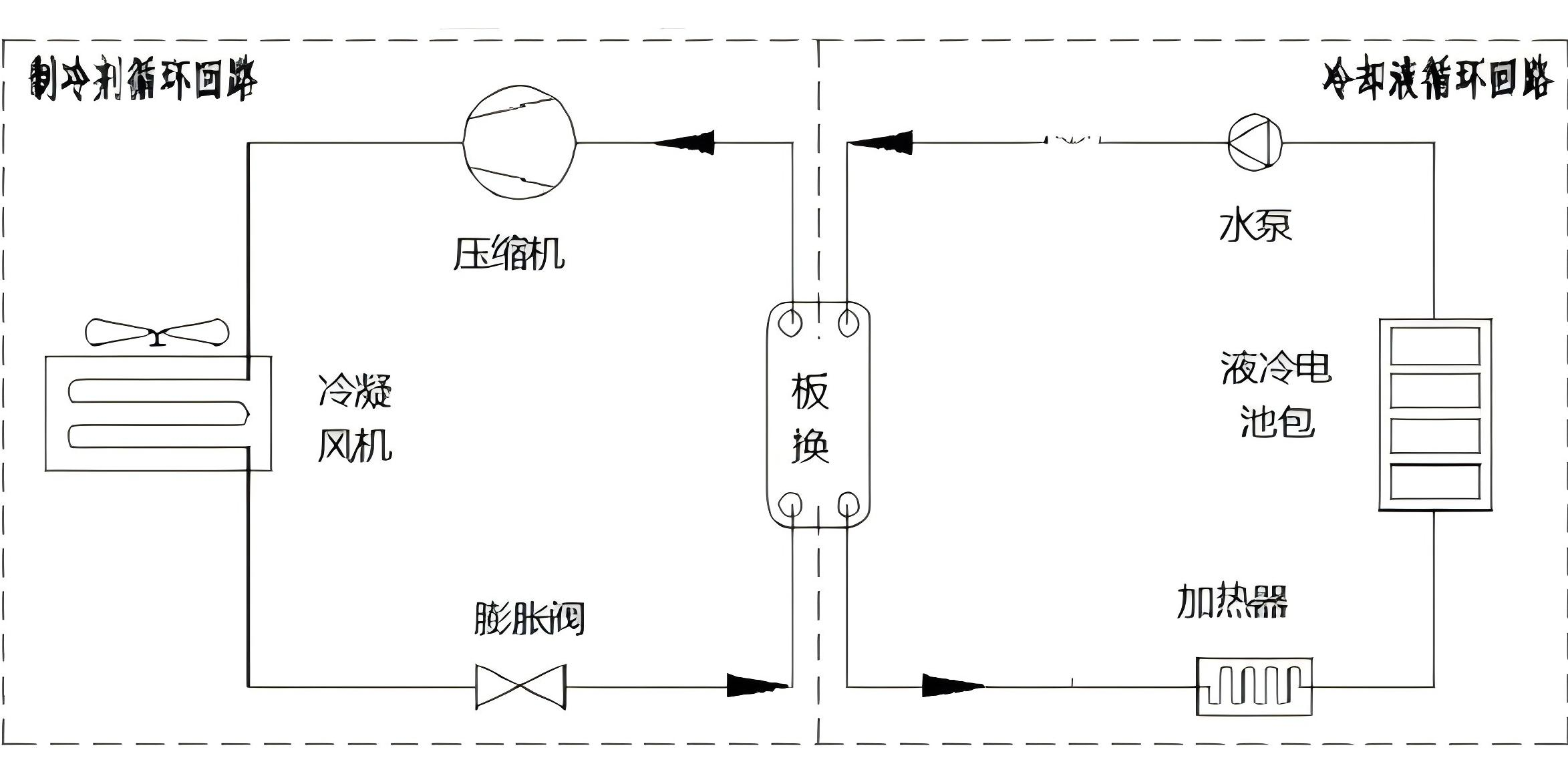

在儲能應用中，風冷溫控的機柜空調、全鏈條液冷的液冷機組會使用到壓力傳感器，通過對制冷劑 循環回路的高低壓檢測和冷卻液循環回路的壓力檢測，保證系統的高效運行。我司產品檢測壓力范圍從 0~5bar至0~50bar，能覆蓋儲能應用上絕大多數的壓力檢測需要。產品具有小尺寸、高可靠性、高穩定 性和高性價比等特點。

應用一：制冷劑循環回路的高低壓檢測

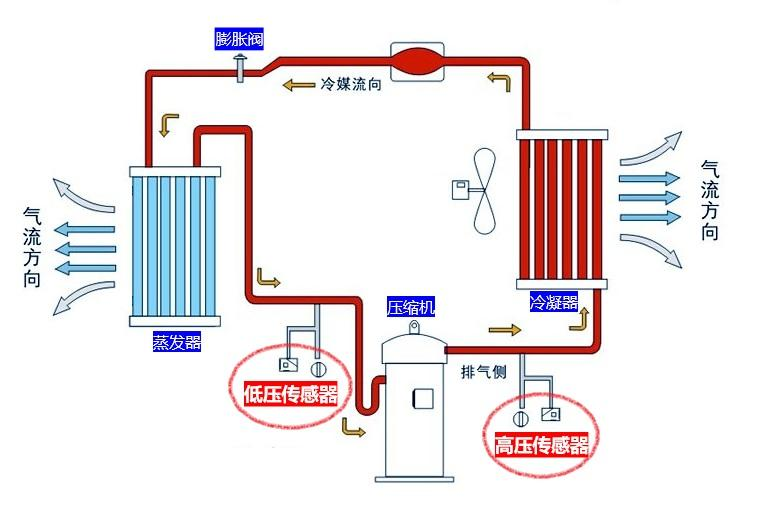

一般將壓力傳感器設置在制冷循環系統的高壓側和低壓側，用于檢測制冷劑在整個制冷循環系統中 的壓力變化，其主要作用是實時檢測制冷劑的壓力，以便控制系統能夠及時響應并做出響應的調整，從 而保證系統的正常運行。

不同的制冷劑具有不同的性質和工作壓力范圍，因此需要選擇適用于特定制冷劑的壓力傳感器。

傳感器的電氣連接一般采用Packard #12065287接插件、壓力接頭采用7/16UNF-2B內螺紋。

應用二：冷卻液循環回路的壓力檢測

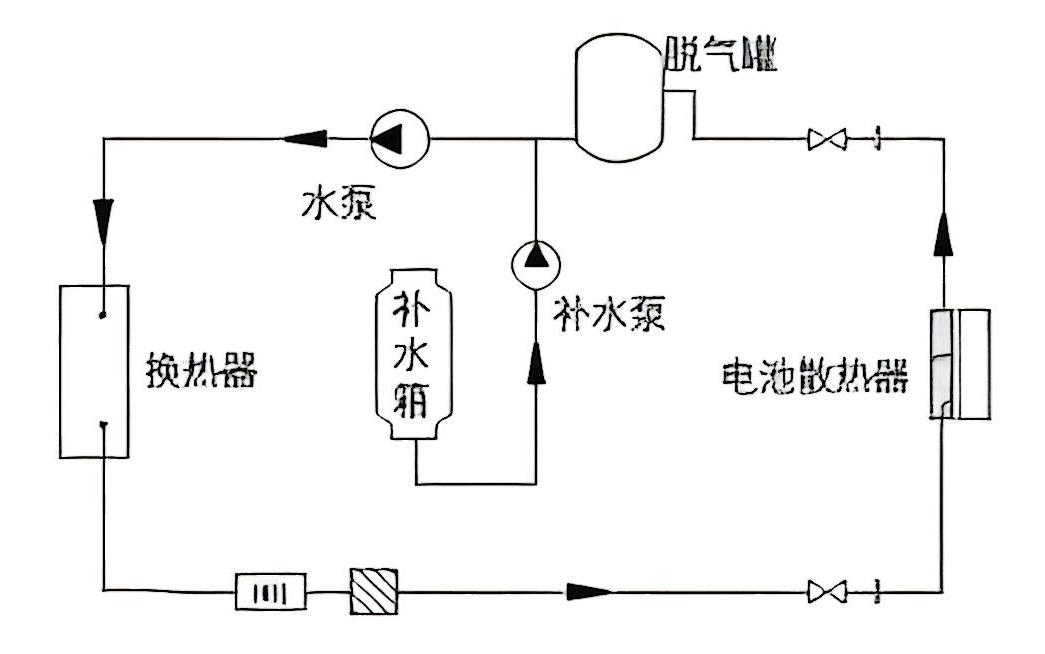

為了確保儲能系統的安全與效率，需要使用壓力傳感器/溫壓一體傳感器實時監測電池包冷卻回路的 溫度和壓力變化，并根據這些數據調節儲能系統的運行功率以及冷卻液的流量。這種智能化的管理方式 不僅提高了系統效率，還確保了運行過程的安全性。

冷卻液通常由50% 乙二醇水溶液組成，循環回路中壓力不超過5bar。

安裝位置：壓力/溫壓一體傳感器安裝在機柜和換熱器之間的回液管上，監控通過換熱器進行熱量交 換從而降溫后冷卻液的溫度和壓力；安裝在機柜和換熱器之間的進液管上，監控帶走電池組熱量而升溫 的冷卻液溫度和壓力。
