一、LVDT傳感器的基本原理

LVDT傳感器是一種電感式傳感器，具有高精度、穩定性好、壽命長等優點，其基本結構包括一個初級線圈、兩個次級線圈和一個可移動的鐵芯。當初級線圈通以交流電時，會在兩個次級線圈中感應出電壓。次級線圈通常被布置為對稱的，且繞組方向相反，這樣在鐵芯處于中位時，兩個次級線圈感應的電壓相等且相位相反，輸出電壓為零，即所謂的“差動”原理。當鐵芯移動時，會改變兩個次級線圈中感應電壓的平衡狀態，從而輸出一個與鐵芯位移成比例的電壓信號。

二、LVDT在核電站閥門測試中的應用

在核電站中，閥門是控制核反應堆運行的重要設備之一，其位置和狀態的準確測量對于保障核電站的安全運行至關重要。LVDT傳感器因其高精度和穩定性，被廣泛應用于核電站閥門的位移測量中。例如，核電站的安全閥在壓力超過設定值時會自動開啟以釋放多余的壓力，LVDT傳感器可以實時監測安全閥的開啟程度，確保其在需要時能夠正常工作。

三、LVDT信號調理器的作用

LVDT信號調理器是LVDT傳感器的重要配套設備，其主要作用是將LVDT傳感器輸出的微弱電壓信號進行調理和放大，以便后續的數據采集、處理和分析。在核電站閥門測試中，LVDT信號調理器的作用主要體現在以下幾個方面：

1、信號放大：LVDT傳感器輸出的電壓信號通常很小，需要信號調理器進行放大以滿足后續電路的要求。

2、信號濾波：核電站環境中可能存在各種電磁干擾和噪聲，信號調理器可以通過濾波電路來抑制這些干擾和噪聲，提高信號的信噪比。

3、信號轉換：LVDT傳感器輸出的是模擬信號，而現代數據采集系統通常要求數字信號輸入。信號調理器可以將模擬信號轉換為數字信號，或者輸出標準的電壓、電流信號以便與數據采集系統連接。

4、保護電路：信號調理器還可以包含保護電路，以防止LVDT傳感器在過壓、過流等異常情況下?lián)p壞。

四、應用實例

在核電站閥門測試中，北京優利威等傳感器制造商提供的耐核輻射LVDT位移傳感器和信號調理器得到了廣泛應用。這些傳感器和信號調理器采用特殊材料和工藝制造，能夠在高輻射環境下正常工作，為核電站閥門的位移測量提供了可靠的解決方案。例如，在核電站安全閥的性能測試中，LVDT傳感器和信號調理器可以實時監測安全閥的開啟和關閉過程，確保其在規定壓力下能夠準確動作。

五、注意事項

在核電站等高風險環境中使用LVDT傳感器和信號調理器時，必須嚴格遵守相關的安全規范和操作規程。

定期對LVDT傳感器和信號調理器進行檢查和維護，確保其工作正常、準確可靠。

在選擇LVDT傳感器和信號調理器時，應根據具體的應用場景和需求進行選擇，以確保其滿足測量精度、穩定性、可靠性等方面的要求。

綜上所述，LVDT信號調理器在核電站閥門測試中發揮著重要作用，為核電站的安全運行提供了有力保障。北京優利威公司擁有多款支持LVDT/RVDT的位移信號調理器，可以免費為客戶選型提供技術支持。

產品特點

DIN軌道安裝

直流電壓或電流輸出

支持所有標準LVDT、RVDT及半橋傳感器

±10V,0-10V,或4-20mA輸出

3.0VrmsLVDT激勵電壓

3.0kHz激勵頻率

行業應用

?醫療設備 ?健康設備 ?辦公自動化 ?大型游戲設備

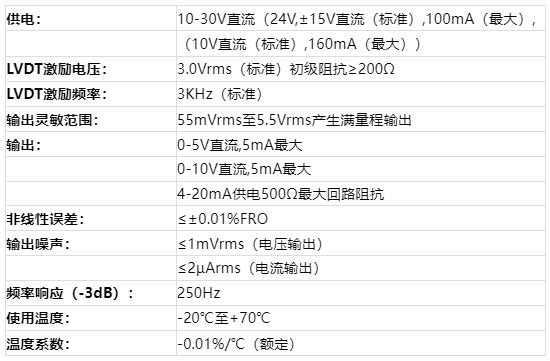

技術參數

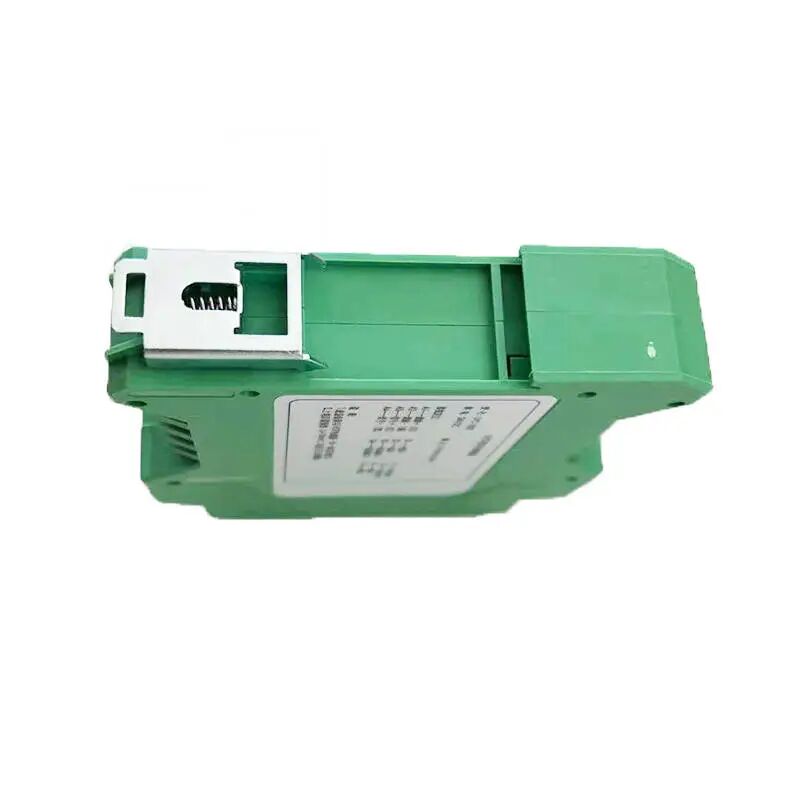

產品外觀

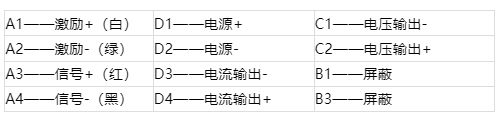

產品接線
