共聚焦顯微鏡如何檢測半導體增材膜形貌與缺陷

蘇州光子灣科學儀器有限公司 ? 2025-09-30 18:05 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

在微電子、光電子等高端領域,半導體增材膜的性能與其三維形貌及內部缺陷高度關聯,表面粗糙度影響器件電學接觸穩定性,孔隙、裂紋等缺陷則直接決定薄膜的機械強度與服役壽命。共聚焦顯微鏡憑借其高分辨率三維成像能力,成為揭示半導體增材膜微觀形貌與內部缺陷的關鍵工具,為工藝優化與質量評估提供了可靠依據。下文,光子灣科技將從測量原理、參數優化、形貌分析、缺陷表征、技術特性及應用場景展開系統闡述。


共聚焦顯微鏡的測量原理

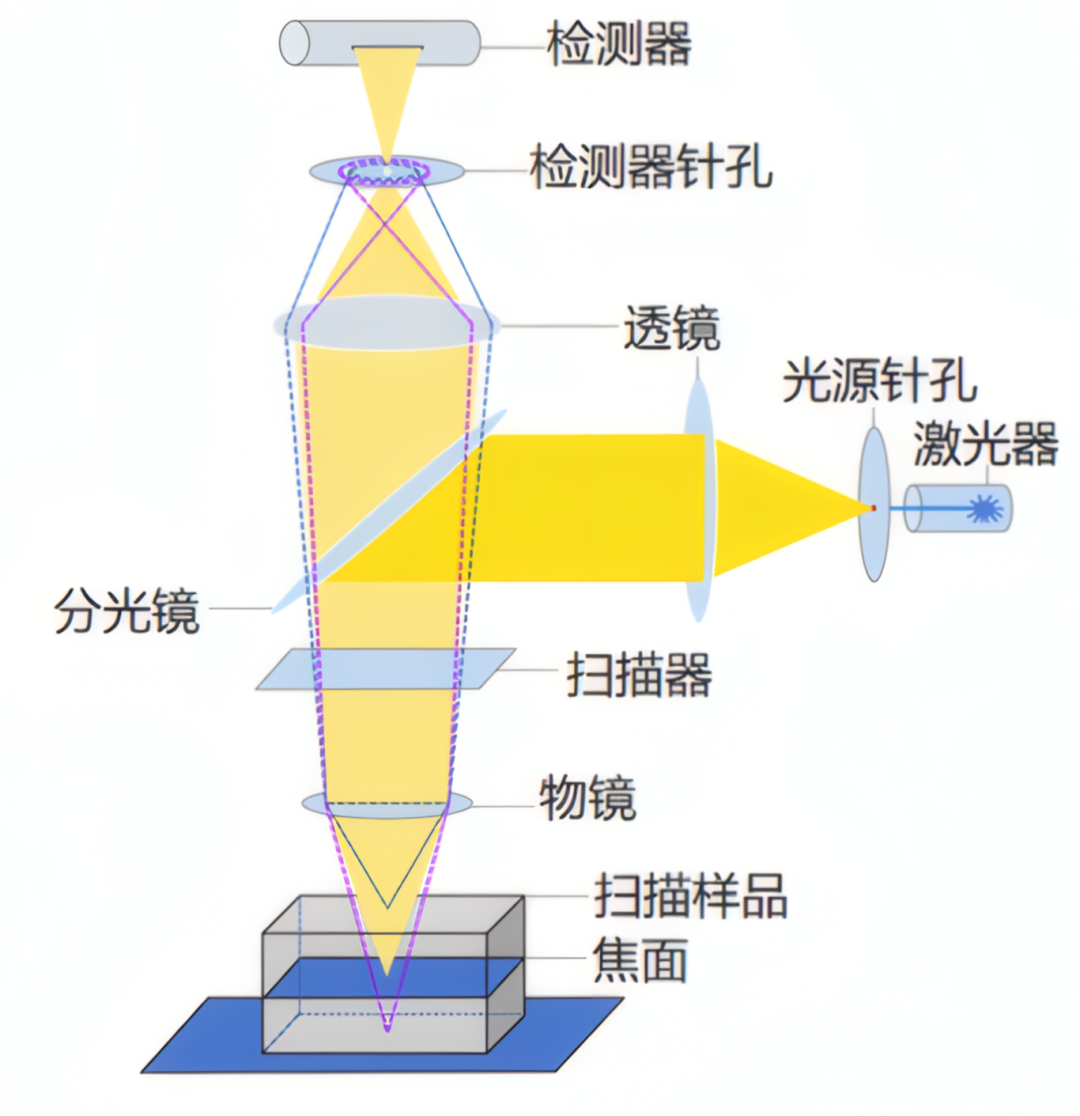

共聚焦顯微鏡的原理圖

共聚焦顯微鏡以激光掃描與光學層切技術為核心,其工作機制為:將聚焦激光束逐點掃描樣品表面,同時利用針孔濾波裝置濾除非焦平面的雜散光信號,僅保留聚焦平面的有效光學信息。通過Z 軸位移臺實現逐層移動,同步采集不同深度平面的二維清晰圖像,最終經圖像重構算法合成完整的三維形貌數據。該技術的垂直分辨率可達納米級別,橫向分辨率通常維持在0.1-0.2 μm,能夠實現對增材薄膜的高精度三維形貌表征。



#Photonixbay.

共聚焦顯微鏡的參數設置與優化

參數配置需結合半導體增材膜的材料特性與檢測目標動態調整:

激光波長的選擇需依據材料光學特性,金屬材料宜選用短波長(如405納米)以提升分辨率,而透明材料則適合長波長(如633納米)以降低散射干擾。

物鏡選擇方面,高倍物鏡(如100×)適用于微米級孔隙、微裂紋等微觀缺陷的精準檢測;低倍物鏡(如10×、20×)則更適合大范圍表面起伏規律的分析。

掃描步長應根據薄膜表面粗糙度進行調整,通常設置在0.1–1微米之間,粗糙表面需采用更小步長以捕捉細微結構。

掃描速度需在高分辨率模式與檢測效率之間取得平衡,確保數據質量滿足分析需求。



#Photonixbay.

表面形貌分析

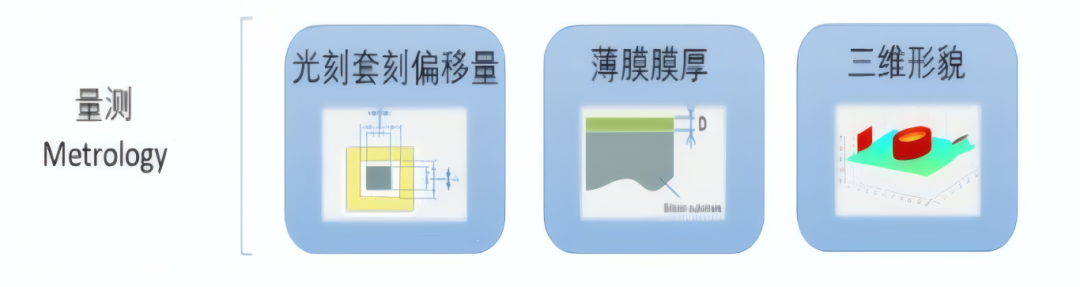

半導體的量測

基于三維拓撲圖像,可量化表面粗糙度參數(如Ra、Rq、Sz),分析層間臺階高度與顆粒分布均勻性。截面分析功能支持提取任意位置的輪廓曲線,評估薄膜厚度一致性。針對多層增材結構,斷層掃描能夠逐層觀察界面結合狀態,有效識別層間分離或未熔合區域。



#Photonixbay.

缺陷檢測與表征

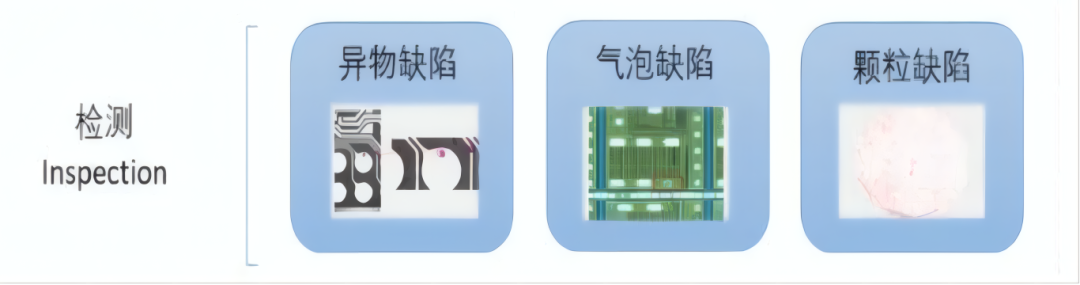

半導體的缺陷檢測

共聚焦顯微鏡能夠清晰識別多種典型缺陷:

孔隙與孔洞:在三維圖像中呈現為暗色區域,可通過體積測量統計孔隙率及其分布;

表面裂紋:表現為線狀凹陷結構,結合多角度截面分析可量化裂紋深度與走向;

層間缺陷:在斷層圖像中顯示為界面反射率突變或信號中斷,指示未熔合或分層現象;

球化現象:常見于金屬增材工藝,表現為未完全熔化顆粒形成的球形凸起,可通過曲率分析與粒徑統計關聯工藝參數;

異物夾雜:呈現為反射率異常區域,需結合材料光學特性進行鑒別。



#Photonixbay.

共聚焦顯微鏡的技術優勢

非破壞性檢測:無需對樣品進行切割、鍍膜等預處理,避免損傷薄膜結構,可實現同一樣品的多次觀測;

三維定量分析:相較于傳統二維顯微鏡,可提供高度、體積等三維參數,更貼合實際應用中對薄膜性能的評估需求;

復雜形貌適配性:對高陡度表面(如臺階結構)、透明薄膜等難表征樣品具有良好適應性,成像穩定性高。



#Photonixbay.

共聚焦顯微鏡的應用場景

共聚焦顯微鏡技術廣泛應用于增材制造工藝開發,如優化激光功率與掃描速度以降低表面缺陷;在質量控制環節用于在線檢測薄膜孔隙率與粗糙度;在失效分析中可定位疲勞斷裂起源或腐蝕起始點,追溯缺陷擴展路徑。

綜上,共聚焦顯微鏡憑借其高分辨率三維成像與精準定量分析能力,已成為半導體增材膜質量控制與工藝優化過程中的重要工具,不僅能夠清晰揭示薄膜表面的微觀形貌特征,更能有效識別孔隙、裂紋、層間分離等關鍵缺陷,為工藝參數的精細調整提供可靠依據。未來,光子灣科技共聚焦顯微鏡將進一步融合智能圖像處理、自動化掃描與大數據分析技術,實現更高效的缺陷識別與成因追溯,助力高端半導體薄膜制造的質量提升。



#Photonixbay.

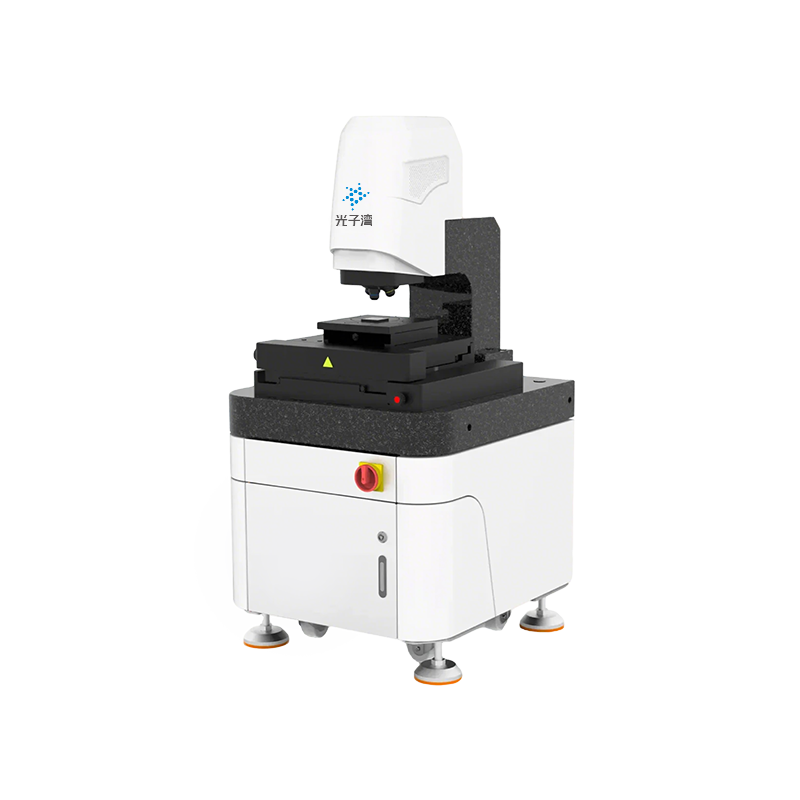

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面,可應對多樣化測量場景,能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務,提供值得信賴的高質量數據。



超寬視野范圍,高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統,高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力,為精密測量提供表征技術支撐,助力從表面粗糙度與性能分析的精準把控,成為推動多領域技術升級的重要光學測量工具。
