作者：Aharon Etengoff

投稿人：DigiKey 北美編輯

大多數工業基礎設施都需要隔離開關來安全隔離電路。無論是用于維護、緊急停機還是監管合規，這些開關都在確保系統安全和可維護性方面發揮著關鍵作用。Schneider Electric 的 TeSys VLS 隔離開關采用緊湊的模塊化設計，額定電流為 25 A 至 125 A，符合 UL 508 和 UL 98 應用要求，常用于電機隔離、饋線分?jǐn)嗪?a target="_blank">電氣面板保護。

作為 TeSys 電機控制和保護產品系列的一部分，VLS 系列支持各種應用領域的工業和商業系統，包括材料搬運、暖通空調、泵、太陽能和采礦。這些開關提供 DIN 導軌式和門裝式兩種形式，可配置輔助觸頭塊（如圖 1 所示）、掛鎖手柄、第四極和端子護罩等附件，以滿足特定的安全和監管要求。

圖 1. Schneider Electric TeSys VLS 輔助觸頭塊提供狀態指示或與安全和控制系統的接口。（圖片來源：Schneider Electric）

TeSys VLS 系列通過了 UL、CSA 和 IEC 標準認證，提供一致的安裝尺寸和可擴展選件，可簡化面板設計并降低了組件的變化。

本文回顧了 UL 508 和 UL 98 標準之間的實際差異，重點介紹了暖通空調、材料搬運、太陽能和能源等應用中的常見用例，并概述了 TeSys VLS 模塊化架構如何實現靈活的安裝和配置。同時還探討了掛鎖手柄、輔助觸頭和聯鎖裝置等配件如何輔助實現安全功能和遵守掛牌標識協議。最后，解釋了標準化組件和一致的外形尺寸如何幫助面板制造商和系統集成商簡化外殼設計并降低庫存的復雜性。

隔離開關和標準：UL 508 與 UL 98

工業隔離開關必須符合反映其在電氣系統中預期功能的標準。UL 508 涵蓋負載側應用的電機控制器，而 UL 98 則定義了用于斷開饋線的通用開關要求。這些標準的應用范圍、性能要求和故障處理能力各不相同。

UL 508 適用于用于負載側斷開的手動電機控制器，通常用于隔離面板局部區域內的電機或設備。這些開關通常用于單個負載（如風扇或泵），不需要在完全故障條件時斷開連接。UL 508 型號的短路額定電流為 5 kA，外形尺寸為 36 mm，結構緊湊，最適合空間有限的應用。

UL 98 適用于旨在斷開整個饋線或作為面板主斷開裝置使用的通用開關。這些型號必須滿足更嚴格的性能要求，包括 10 kA 故障電流額定值和更高的負載耐久性。UL 98 開關通常采用更大的 70 mm 外形尺寸，以支持更高的載流能力和故障中斷能力。

UL 508 和 UL 98：TeSys VLS 技術規格

Schneider Electric 的 TeSys VLS 系列同時包括 UL 508 和 UL 98 認證選擇，在保持機械尺寸一致的同時，提高了設計靈活性。UL 508 型號，如 [TeSys VLS 25A 隔離開關] （如圖 2 所示）、[32A 型號] 和 [40A 變體] ，支持緊湊的面板布局和分支電路保護。

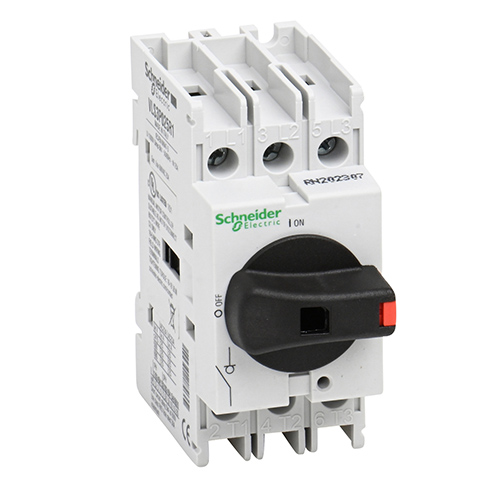

圖 2：25 A 3 極 Schneider Electric TeSys VLS3P025R1 隔離開關通過 UL 508 認證，專為面板布局中緊湊型負載側斷開而設計。（圖片來源：Schneider Electric）

包括 [TeSys VLS 63A UL 98 開關] 和 [125A 型號] 在內的更大容量型號均通過了 UL 98 認證，可在配電系統中用于饋線級分?jǐn)嗪椭鞲綦x。電流范圍、短路額定值和端子容量等主要規格的詳細比較見下表 1。

表 1：UL 508 和 UL 98 TeSys VLS 隔離開關規格比較。

TeSys VLS 系列的一個突出特點是 63 A 動作臨界點，可同時提供 UL 508 和 UL 98 認證選擇。系統設計人員可根據可用面板空間、所需故障中斷能力和適用標準，在[緊湊型 UL 508 開關] 和全尺寸 UL 98 開關之間做出選擇。這種設計靈活性使其符合美國和國際法規，如 NEC 430.102 和 IEC 60947-3。

工業和商業應用

TeSys VLS 隔離開關產品系列支持廣泛的工業和商業應用，從局部設備隔離到饋線級分?jǐn)?。VLS 系列提供了靈活的外形尺寸、認證選擇和工作范圍選擇，可滿足以下要求：

• 材料搬運：雙認證 63A 選件，如適用于空間受限安裝的緊湊型 TeSys UL 508 VLS 型號和適用于主隔離的 UL 98 級 TeSys VLS 開關，能夠讓系統設計人員優化輸送機電機控制面板，可同時用于單驅動器隔離和市電配電。
• 暖通空調系統：如圖 3 所示，TeSys VLS 125A 隔離開關等較大的 UL 98 級型號可支持商業建筑中屋頂設備的主面板斷開或饋線級隔離，因?yàn)檫@些設備需要更高的中斷等級和環境耐久性。

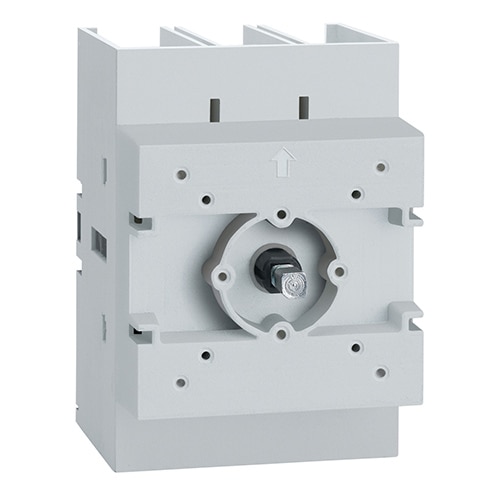

圖 3：Schneider Electric TeSys VLS3P125D2 本體開關，125 A、3 極 UL 98 認證級隔離能力，用于饋線隔離和主面板斷開。（圖片來源：Schneider Electric）

• 泵應用：TeSys VLS 63A UL 98 開關等中端型號可為離心泵、增壓站和水處理系統提供可靠的隔離。UL 98 認證為直接在線電機啟動提供了充分的故障保護，而掛鎖手柄則支持市政設施的維護鎖定協議。
• 太陽能安裝：TeSys VLS 40A 隔離開關等緊湊型 UL 508 級開關可隔離單個 30 kW 逆變器或 DC-AC 轉換器，在狹小的匯流箱和逆變器外殼中實現 NEC 690.15 快速關斷功能。
• 采礦應用：重型 UL 98 型號（如 TeSys VLS 125A 隔離開關）可在礦物加工、輸送系統和通風設備等惡劣條件下可靠運行。工作溫度范圍為 -25°C 至 +55°C，終端設計堅固耐用，可在對可達性和隔離性要求極高的地下和地面設施中可靠運行。

模塊化結構和高效面板集成

TeSys VLS 隔離開關采用模塊化結構，簡化了面板設計、組裝和維護。這些開關有 DIN 導軌式和門裝式兩種形式，支持多種外殼配置：

• 機械一致性：UL 508 型號（25 A 至 63 A）的統一寬度為 36 mm，而 UL 98 型號（63 A 至 125 A）的標準寬度為 70 mm。不同額定電流下的一致性允許重復使用安裝模式和外殼布局，從而最大限度地減少了在多個應用中對定制機械設計的需求。
• 簡化配件和庫存：通用配件接口可降低物料清單的復雜性并簡化庫存。TeSys VLS 掛鎖手柄適用于所有額定電流，而輔助觸頭塊和端子配置在每個開關尺寸等級內保持一致。第四極、TeSys VLS 輔助觸頭和端子護罩等選件無需改裝即可安裝。[TeSys VLS 機械聯鎖裝置] 使用共用的安裝接口，支持多個開關組合。
• 靈活的安裝和外殼設計：門安裝型包括軸延伸部分，可在外殼表面直接操作手柄，符合人體工程學和行業強制規范要求，方便關斷和維護。這種設計方法能夠讓面板制造商和原始設備制造商減少外殼深度、統一鉆孔模板并加快布局迭代，這在多品種、小批量的生產環境中尤為重要。

通過在當前額定值和認證等級中使用單一開關系列，工程團隊可以簡化產品開發，而生產團隊則可以簡化裝配，減少功率等級和面板類型之間的差異。

安全、掛牌標識和可配置附件選擇

安全性和合規性是任何隔離開關都要考慮的關鍵因素，尤其是在需要經常手動檢修、維護或關斷的系統中。TeSys VLS 系列通過提供模塊化配件滿足了這些需求，支持人員保護、標準合規以及與更廣泛的安全架構集成。具體包括：

• 掛鎖手柄：如圖 4 所示，TeSys VLS 掛鎖手柄外形緊湊，尺寸為 48 × 48 mm，單孔安裝，防護等級為 IP65，可在有限空間內完成牢固的前面板安裝。紅黃相間的顏色編碼支持 ISO 13850 緊急停機慣例要求，而一體式掛鎖功能則為履行可靠的掛牌標識 (LOTO) 程序提供了便利。

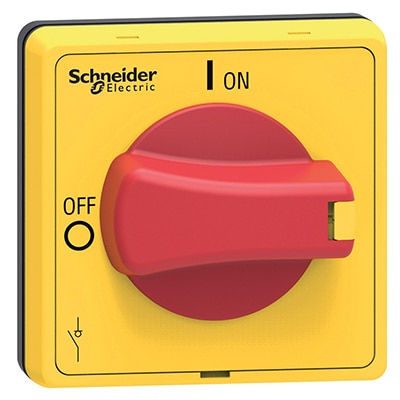

圖 4. Schneider Electric TeSys VLSH4S5R 旋轉手柄，IP65 防護等級，一體式掛鎖支持，用于前面板安全檢修。（圖片來源：Schneider Electric）

• 狀態和控制集成：TeSys VLS 輔助觸頭塊提供額定電壓為 690 V、電流為 10 A 的 1NO+1NC 觸頭，可實現實時狀態指示或與 PLC 和安全繼電器的集成。可選的提前斷電變型支持安全關鍵型系統的定序功能和設備保護改進。
• 機械聯鎖：TeSys VLS 機械聯鎖裝置可防止同時進行開關操作，便于按照 NFPA 79 和 IEC 60204-1 的規定執行順序隔離程序。這些配件與額定電流為 16 A 至 40 A 的開關兼容，并支持電源轉換和協調控制。

所有 TeSys VLS 組件均可在 -25°C 至 +55°C 溫度范圍內可靠運行（符合 IEC 60947-3），存儲額定溫度可低至 -40°C，可在全球市場上以 690 VAC 電壓運行，安裝高度可達 3,000 米。全系產品采用共用的接口尺寸和安裝標準，簡化了文檔編制，簡化了現場維護，且便于集成到符合安全標準的系統設計中。

結語

Schneider Electric 的 TeSys VLS 隔離開關集模塊化設計、靈活安裝選件與 UL 508/UL 98 雙認證優勢組合于一體，可簡化工業面板的設計和合規。VLS 系列產品具有 63 A 的動作臨界點，實現了空間與容量的優化、配件標準化以及 -25°C 至 +55°C 的工作溫度范圍，可在暖通空調、太陽能、泵和材料搬運等應用中提高安全性和可靠性并減少庫存。
