TPS62A02-Q1 和 TPS62A02A-Q1 是同步、降壓、降壓 DC-DC 轉換器，針對高效率和緊湊的設計尺寸進行了優化。這些器件集成了能夠提供高達 2A 輸出電流的開關。在中重負載下，器件以脈寬調制（PWM）模式工作，開關頻率為2.2MHz。在輕負載下，TPS62A02-Q1 自動進入省電模式 （PSM），以在整個負載電流范圍內保持高效率。關斷時，電流消耗也很小。該器件的 TPS62A02A-Q1 變體在整個負載電流范圍內以強制 PWM 運行，并保持恒定的開關頻率。

TPS62A02x-Q1 器件通過外部電阻分壓器提供可調節的輸出電壓。內部軟啟動電路限制啟動期間的浪涌電流，當輸出電壓處于目標時，電源良好信號會指示。過流保護和熱關斷保護應用和設備。這些器件采用 SOT-563 封裝。
*附件：tps62a02-q1.pdf

特性

• 2.5V 至 5.5V 輸入電壓范圍
• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：–40°C 至 +125°C TA
• 0.6V 至 VIN 可調輸出電壓范圍
• 42mΩ 和 27.5mΩ 低 RDSON 開關
• < 28μA 靜態電流
• 1.5% 反饋精度（–40°C 至 125°C）
• 100% 模式作
• 2.2MHz開關頻率
• 提供省電模式或 FPWM 部件
• 電源良好輸出引腳
• 短路保護 （HICCUP）
• 內部軟啟動
• 有源輸出放電
• 熱關斷保護
• 與 TPS62A01-Q1 引腳兼容
• CIN為4.7μF，COUT為22μF，電感為1μH

參數

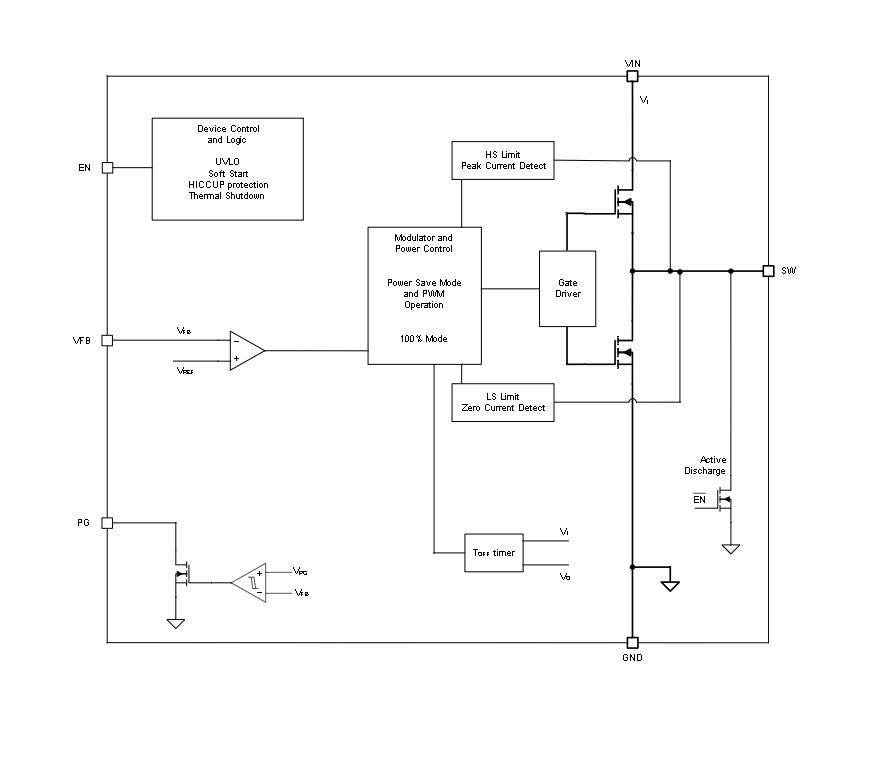

方框圖

?1. 產品概述?

• ?型號?：TPS62A02-Q1（支持PSM/PWM模式）和TPS62A02A-Q1（強制FPWM模式）。
• ?類型?：高效、緊湊型2A同步降壓DC-DC轉換器，適用于汽車電子。
• ?封裝?：SOT-563（1.6mm×1.6mm），6引腳。

?2. 關鍵特性?

• ?輸入電壓范圍?：2.5V至5.5V，輸出可調范圍0.6V至VIN。
• ?高效率?：
  • 輕載時自動進入節能模式（PSM），效率>90%（典型值）。
  • 全負載范圍PWM模式，開關頻率2.2MHz。
• ?保護功能?：
  • 短路保護（HICCUP模式）、熱關斷、欠壓鎖定（UVLO）。
  • 內部軟啟動、主動輸出放電。
• ?其他?：42mΩ/27.5mΩ低導通電阻開關，靜態電流<28μA。

?3. 典型應用?

• ?汽車電子?：前視攝像頭、環視系統ECU、儀表盤顯示。
• ?電路設計?：
  • 推薦外圍元件：4.7μF輸入電容、22μF輸出電容、1μH電感。
  • 反饋電阻分壓器設置輸出電壓（如1.8V需R1=200kΩ，R2=100kΩ）。

?4. 功能模式?

• ?PSM/PWM模式?（TPS62A02-Q1）：輕載時降低頻率以提升效率。
• ?FPWM模式?（TPS62A02A-Q1）：全負載范圍固定頻率，適合低噪聲應用。
• ?100%占空比模式?：支持低壓差（LDO）操作。

?5. 電氣參數?

• ?反饋精度?：±1.5%（-40°C至125°C）。
• ?保護閾值?：
  • 熱關斷：165°C（滯后20°C）。
  • 峰值電流限制：2.7A（高側，VIN=3.3V）。

?6. 布局與設計建議?

• ?PCB布局?：
  • 輸入/輸出電容及電感需靠近IC，縮短功率路徑。
  • 反饋?zhàn)呔€遠離開關節點以減少噪聲。
• ?散熱?：結至環境熱阻157.3°C/W（SOT-563封裝）。

?7. 性能曲線?

• 提供多電壓輸入（2.5V-5.5V）下的效率曲線，如1.8V輸出時效率>90%（負載>100mA）。
