LM51772-Q1 是一款四開關降壓-升壓控制器，具有可選的 I2C 控制。如果輸入電壓高于、等于或低于調整后的輸出電壓，則它提供穩壓輸出電壓。在電源安全模式下，該器件在輕負載和高負載條件下支持非常高的效率，并具有可編程直通功能 （PCM）。第二個過壓保護是用戶可編程的，可用于在潮濕（測試）條件下限制電壓。熱警告等眾多監控功能有助于保持系統內務管理。

LM51772-Q1 以固定開關頻率運行，可通過 RT/SYNC 引腳進行設置。在降壓、升壓和降壓-升壓作期間，開關頻率保持不變。該器件保持小模式轉換紋波的整體工作模式。集成和可選的高側電流傳感器具有精確的輸出或輸入電流限制。LM51772-Q1 的平均電流限制也可以通過 I2C 接口進行配置。
*附件：lm51772-q1.pdf

特性

• 輸入范圍為 0V（V（BIAS）≥ 3.5V）至 55V
• 輸出電壓 1V 至 55V
• 通過 I2C 進行動態 Vo 編程：
  • 3.3V 至 48V，步長為 20mV
  • 1V 至 24V，步長為 10mV
• 峰值電流調節控制
• 小電壓轉換紋波整體工作模式
• 關斷靜態電流 3μA
• 工作靜態電流 60μA
• 用于外部 FET 控制的 DRV 引腳
• 輕載和高負荷工況下高效運行模式選擇：
  • 省電模式（單脈沖/μSleep）
  • 自動/可編程導通模式
• 集成高壓電源 LDO
• 輔助高壓LDO/基準電壓源
• 集成全橋柵極驅動
  • 2A 峰值電流能力
  • 自舉過壓和欠壓保護
  • 集成護套二極管
• 獨立于工作模式（升壓、降壓-升壓、降壓）的固定頻率
  • 強制PWM模式可選
  • 開關頻率從 100kHz 到 2.2MHz
  • 外部時鐘同步和時鐘輸出
• 平均輸入或輸出電流傳感器
  • 可編程范圍為0.5A （5mV）至7A （70mV），步長為50mA （500μV）
  • ISET 引腳可選
• I2C 可編程，具有診斷功能
  • I2C 使用是可選的，通過 CFG 引腳選擇替代功能
• 汽車溫度范圍（Tj = -40°C 至 150°C）
• 40引腳WSON封裝，帶可潤濕側翼

參數

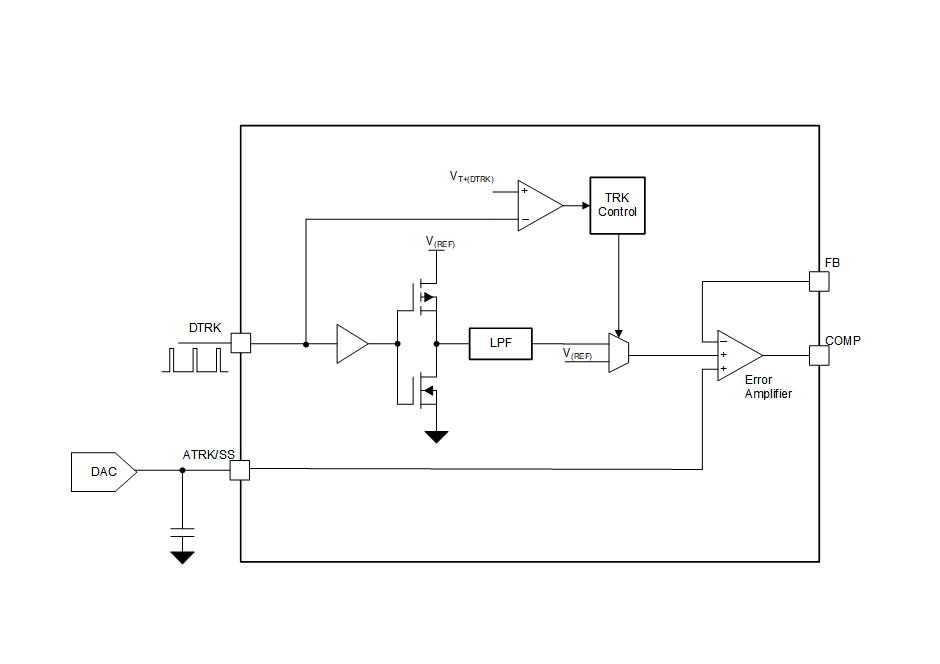

方框圖

1. 核心特性?

• ?寬電壓范圍?：輸入0V至55V（V(BIAS)≥3.5V），輸出1V至55V，支持動態I2C編程（3.3V-48V/20mV步進或1V-24V/10mV步進）。
• ?高效控制?：峰值電流調節、輕載/重載效率優化模式（單脈沖/μSleep）、自動/可編程導通模式。
• ?集成設計?：高壓LDO、全橋柵極驅動器（2A峰值電流）、內置自舉二極管，支持100kHz至2.2MHz固定頻率（可同步外部時鐘）。
• ?監測功能?：平均電流傳感器（0.5A-7A可編程）、I2C診斷接口（可選）、熱警告及多重保護機制（OVP/UVLO等）。

?2. 典型應用?

• 汽車電子：ADAS域控制器、信息娛樂系統、傳感器融合。
• 電源管理：USB-PD EPR、無線充電、雙向儲能系統（電池/超級電容備份）。

?3. 關鍵參數?

• ?電氣特性?：靜態電流3μA（關斷）、60μA（運行）；VCC1/VCC2 LDO輸出5V±1%；同步輸入閾值1.19V（高）/0.41V（低）。
• ?保護機制?：過壓保護（110% VREF）、欠壓鎖定（1.2V閾值）、熱關斷（可編程警告閾值95°C-140°C）。

?4. 封裝與接口?

• ?封裝?：40引腳WSON（6mm×6mm），帶可潤濕側翼。
• ?引腳功能?：
  • ?控制接口?：EN/UVLO（使能）、SYNC（時鐘同步）、MODE（模式選擇）。
  • ?反饋與監測?：FB（輸出電壓反饋）、ISNSP/ISNSN（電流檢測）、nFLT（故障指示）。

?5. 設計支持?

• 提供典型應用電路圖（如USB-PD電源路徑、多相并聯操作）。
• 推薦布局指南以優化EMI和熱性能，支持WEBENCH?工具定制設計。
