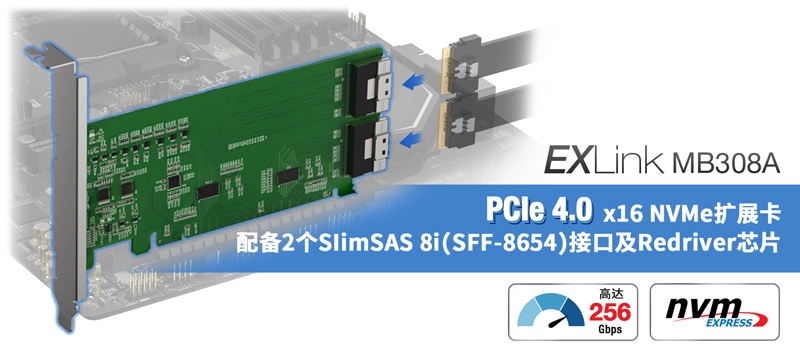

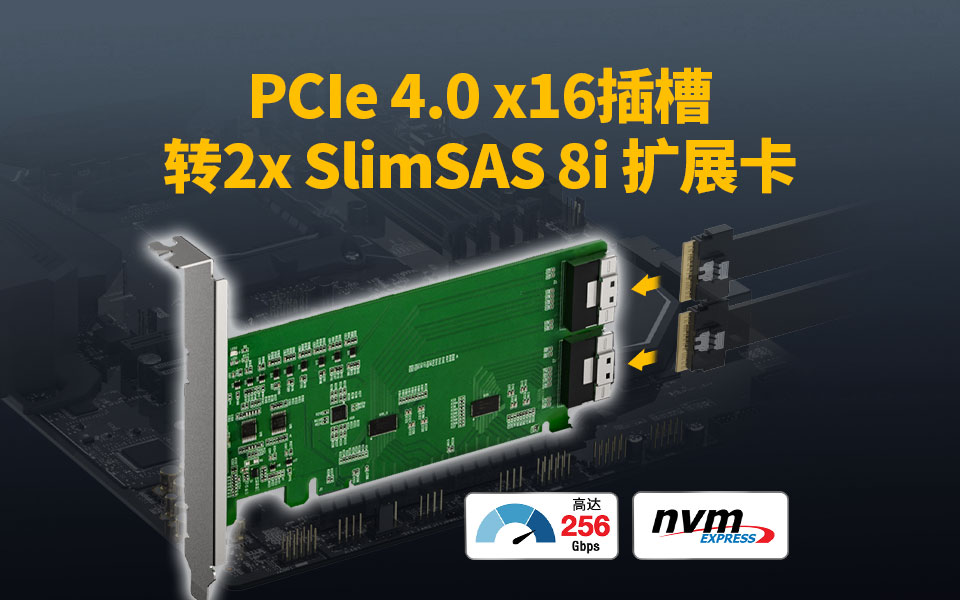

ICY DOCK EXLink MB308A是一款高性能 PCIe 4.0 x16擴展卡，配備兩個 SlimSAS 8i（SFF-8654）接口，用于 NVMe 直接連接。MB308A 內置了（Redriver IC）信號重驅動器芯片和100MHz PCIe時鐘緩沖器，可在較長的線纜傳輸距離下保持信號完整性，確保PCIe Gen4 速度穩定和運行可靠。MB308A 已通過 ICY DOCK NVMe 硬盤抽取盒和機箱的驗證，為服務器、工作站和驗證實驗室提供了可靠的硬件基礎，在這些環境中，NVMe 存儲的穩定性至關重要。

為 NVMe 存儲優化的 PCIe 4.0 x16 連接性能

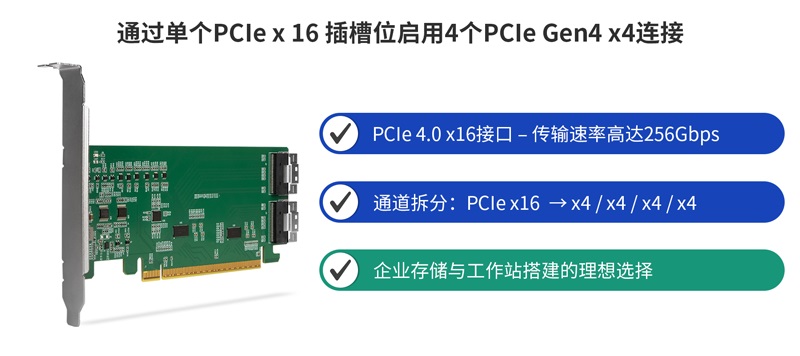

MB308A 采用 PCIe 4.0 x16 接口，總帶寬高達 256Gbps，并全面支持通道拆分（4 × PCIe 4.0 x4）（此卡需要主板BIOS支持PCIe插槽拆分功能），可靈活適配企業級 NVMe 存儲架構。這種靈活性使其成為系統集成商和高端工作站搭建的理想選擇。

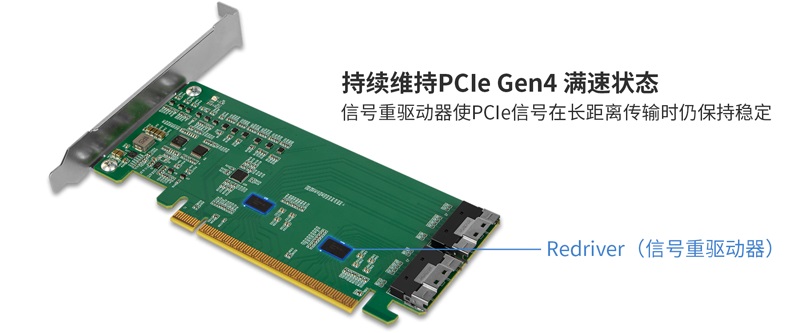

信號重驅動器芯片保障高速傳輸穩定性

在高速NVMe環境中，PCIe信號可能因長距離PCB走線或外部線纜而衰減。MB308A內置的Redriver信號重驅動器芯片可對信號進行均衡與放大，即使使用符合標準的長距離線纜，也能讓SlimSAS連接保持全速PCIe Gen4性能，這一特性為人工智能 / 機器學習（AI/ML）訓練、數據驗證及科學模擬等高性能需求場景，提供了穩定可靠的吞吐量支持。

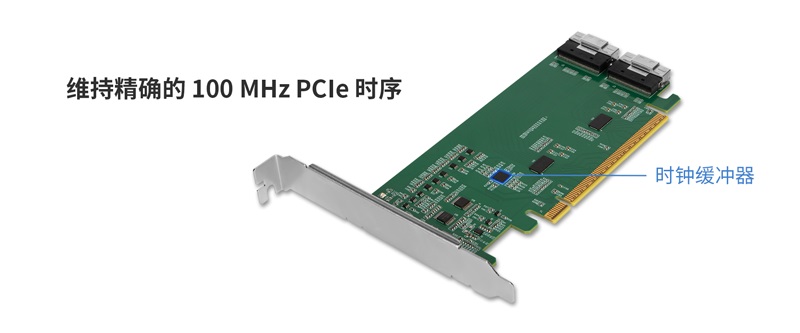

100MHz PCIe時鐘緩沖器與 SMBus 管理功能

為確保連接設備間的時序準確性，MB308A集成了100MHz PCIe時鐘緩沖器，專為基于SlimSAS的NVMe存儲設計。其內置的SMBus中繼器切換功能和重置管理功能，不僅能提升系統穩定性，還可提供帶外控制能力，從而確保在企業級應用中實現可靠運行。

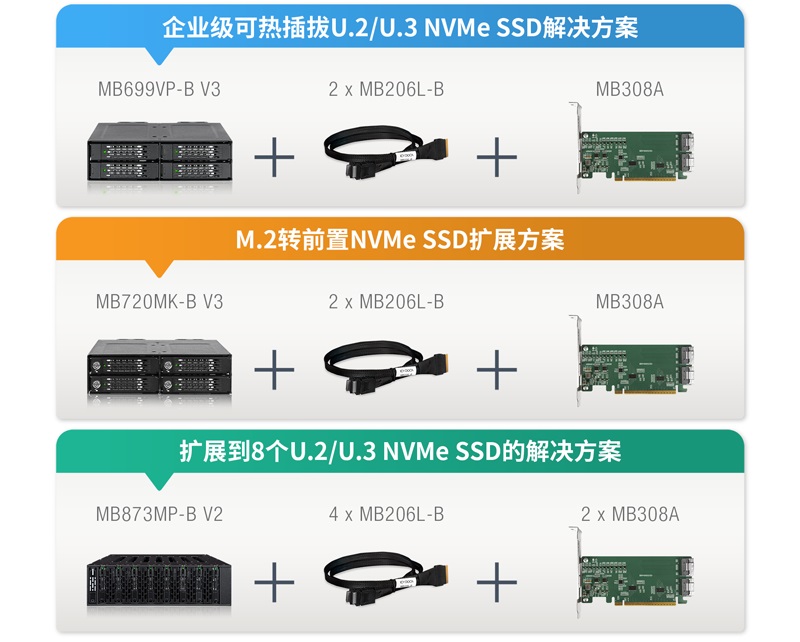

已驗證的與ICY DOCK硬盤抽取盒兼容的NVMe解決方案

MB308A已通過ICY DOCK NVMe硬盤盒和存儲設備的兼容性驗證，確保在企業級部署與工作站應用中實現可靠的互操作性。該方案可降低系統集成商的風險，并為客戶提供經過完整測試的高速可插拔NVMe存儲解決方案。

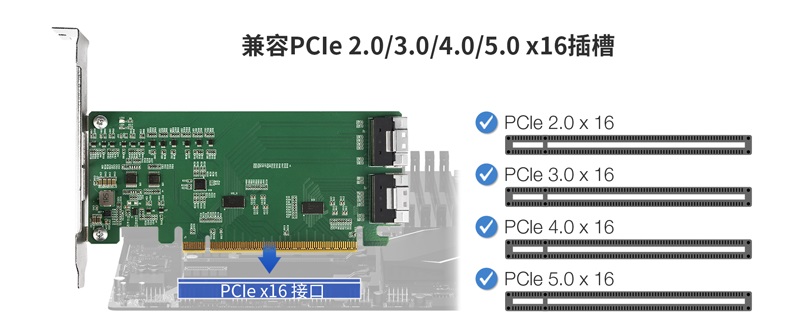

全兼容PCIe擴展卡（支持PCIe Gen2/3/4/5）

EXLink MB308A專為PCIe x16插槽設計，支持PCIe 2.0、PCIe 3.0、PCIe 4.0和PCIe 5.0 （運行速率為PCIe4.0級別）。其廣泛的兼容性使其能出色適配各類系統環境，無論是企業級服務器還是研發實驗室場景均適用。

主要特點

?支持2個SlimSAS 8i（SFF-8654）接口，符合SFF-9402 Rev 1.1標準

?PCIe 4.0 x16接口，總帶寬高達256Gbps

?集成Redriver芯片，確保長線纜環境下的PCIe Gen 4.0 高速信號傳輸

?內置100MHz PCIe時鐘緩沖器，確保企業級應用的時序穩定性

?支持通道拆分至4路 PCIe 4.0 x4拓?fù)浣Y(jié)構

?已通過 ICY DOCK SlimSAS 硬盤盒及線纜完全兼容性驗證

?通用PCIe插槽支持：PCIe 2.0/3.0/4.0/5.0（運行于PCIe4.0速率）

?全高擋板，符合CE/UKCA/RoHS/REACH認證標準

?提供 2 年有限保修

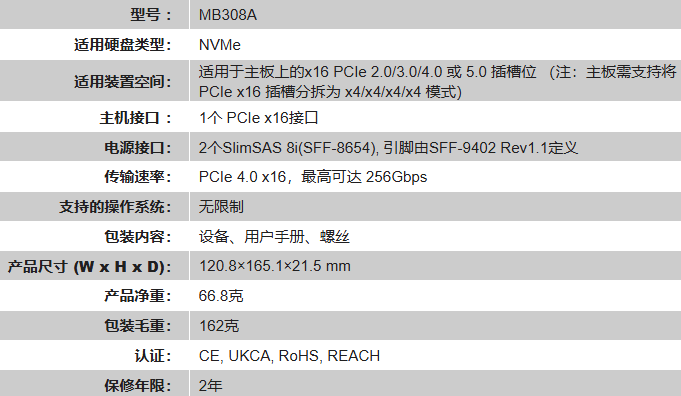

規格
