在之前合作過的電源測試系統客戶中，有一家山東的能源集團委托和我們合作一款礦用電源測試系統，這套系統根據用戶的需求，對它們公司旗下礦用電源的絕緣電阻，絕緣耐壓和充放電項目進行了自動化測試。那么礦用電源為什么會對這些測試項目非常注重呢？

礦用電源進行絕緣電阻測試、絕緣耐壓測試和充放電測試，其根本目的在于確保在極其嚴酷和危險的煤礦井下環境中，供電系統的絕對安全性和可靠性，最大限度地預防電氣事故和由此可能引發的災難性后果。

礦用電源測試系統

1. 絕緣電阻測試

測試目的：檢測電源系統內部導電部件之間以及它們與易觸碰金屬外殼之間絕緣材料的基本絕緣性能是否良好。

測試必要性

預防漏電和電擊：礦工在狹窄、潮濕、導電的巷道中工作時，可能直接或間接接觸到設備外殼。絕緣電阻過低會導致電流通過絕緣材料流向大地或外殼，形成危險的接觸電壓，嚴重時導致人員觸電傷亡。潮濕、粉塵環境會加速絕緣老化或劣化。

預防短路：絕緣不良可能使不同電位的導體之間形成微小的導通通路。隨時間推移或受潮、污染加重，可能導致絕緣完全擊穿，引發嚴重的短路故障，產生大電弧。

早期發現隱患：定期測量絕緣電阻能及時發現絕緣材料的吸潮、老化、污損、開裂等早期劣化趨勢，在故障發生前進行維護或更換。

防爆要求：隔爆型或本質安全型電源外殼是防爆屏障。絕緣失效可能使內部火花或高溫竄出，或引燃積聚在設備內部的易燃?xì)怏w/粉塵。良好絕緣是維持這些防爆結構完整性和有效性的基礎。

遵守規程：嚴格的國家/行業標準和GB3836系列防爆標準都強制要求定期檢測絕緣電阻。

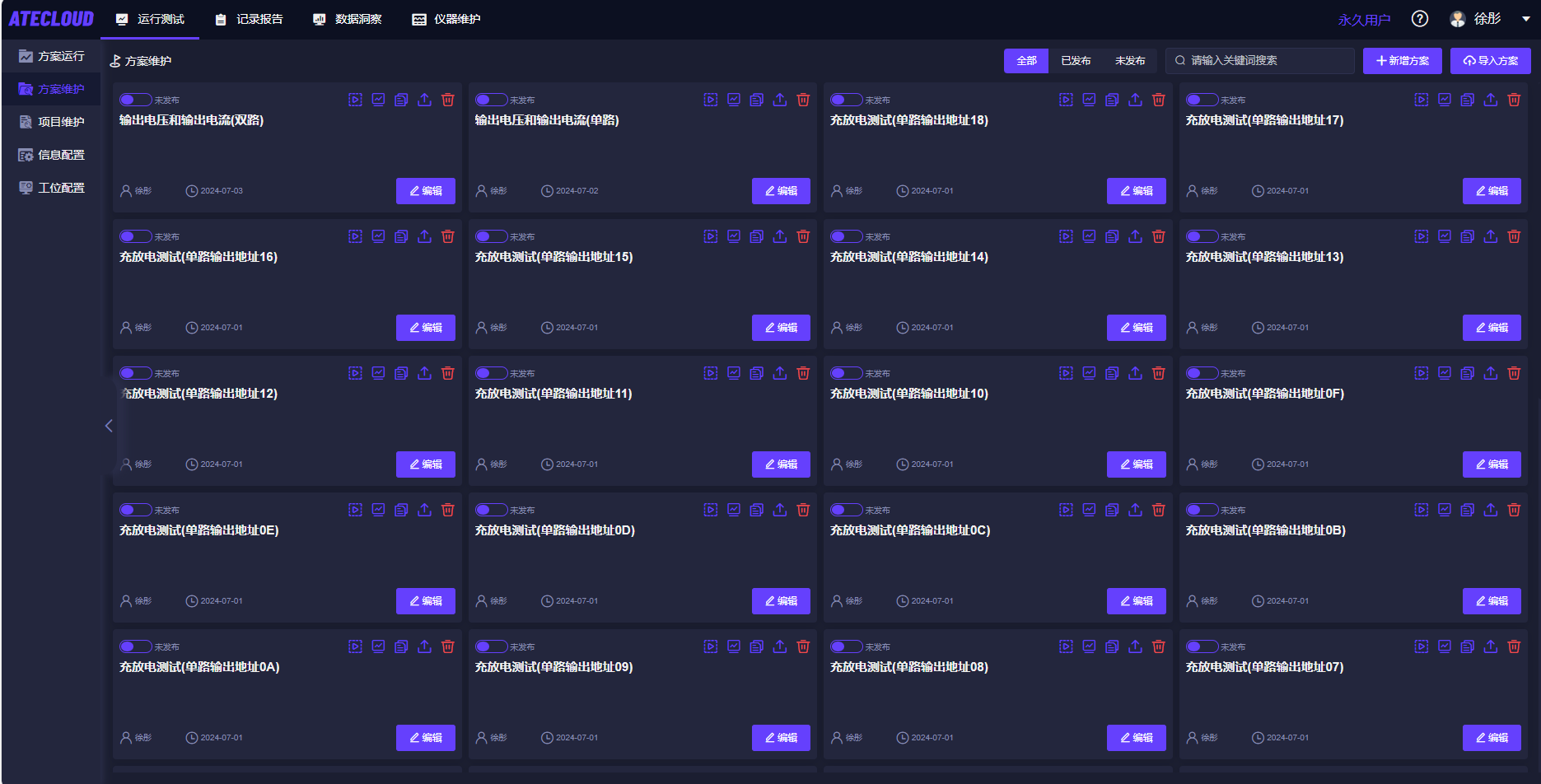

測試項目

2. 絕緣耐壓測試

測試目的：以遠高于電源正常工作電壓的瞬時高壓，施加在需要絕緣隔離的部件之間檢驗絕緣材料承受瞬時過電壓或異常高壓沖擊的能力。

測試必要性

模擬過電壓沖擊：煤礦電網可能因雷擊、大型設備啟停等產生瞬間高壓脈沖。耐壓測試旨在確保在這些極端情況下，絕緣不會被擊穿，防止瞬間短路打火或持續泄漏電流增大。

驗證絕緣設計的裕度和一致性：比絕緣電阻測試更能考驗絕緣結構的薄弱點，剔除有“內傷”的產品。

保證極端條件下的安全裕度：井下工況復雜，絕緣可能瞬間承受異常高壓。耐壓測試確保即使在最惡劣瞬態條件下，絕緣也能承受而不崩潰，保持功能隔離。

檢驗裝配質量：可以發現因裝配不當導致的潛在擊穿通道。

法規強制要求：是礦用產品型式試驗和出廠檢驗的必做項目，也是取得防爆合格證的關鍵測試。

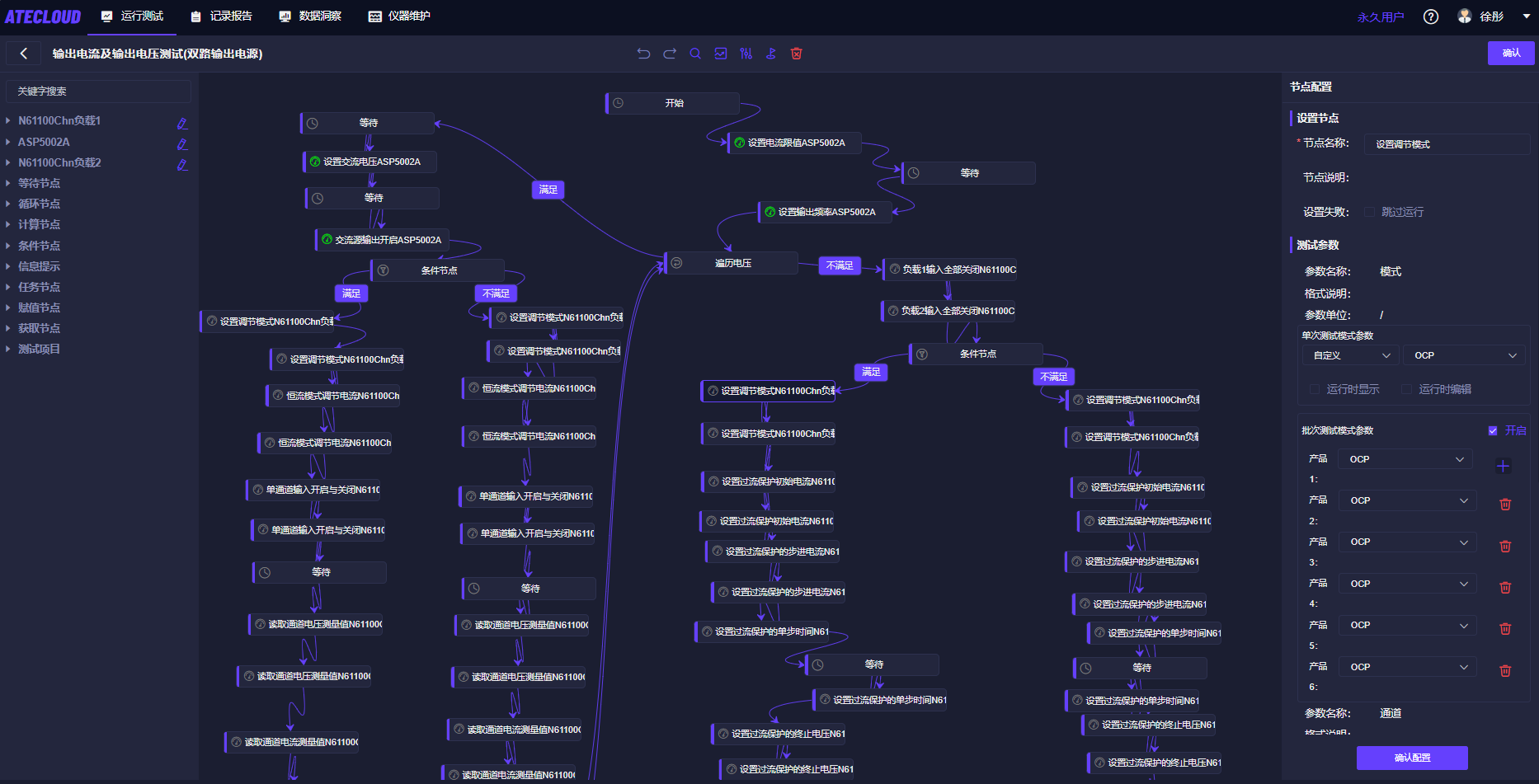

測試流程搭建

3. 充放電測試

測試目的：驗證帶有儲能元件的礦用電源在規定條件下充入電能和放出電能的能力、效率、穩定性和壽命特性。核心是檢驗后備電源在電網斷電關鍵時刻的可靠性。

測試必要性

保障關鍵負載持續供電：礦井?dāng)嚯娛菫?zāi)難場景。充放電測試確保后備電源能在規定時間內將儲存的電能有效、穩定地輸送給關鍵設備。

考核電池性能：通過多次充放循環、不同溫度下測試、不同倍率放電測試，評估蓄電池的容量衰減、充放電效率、內阻變化、循環壽命、安全閥功能等關鍵指標。不合格電池會提前失效。

驗證充放電管理電路功能：檢測充電邏輯是否合理、保護功能是否正常動作，確保充放電過程安全可控。

確認溫升和熱管理：大電流充放時產生的熱量是否符合要求，散熱設計是否有效。

防止后備系統失效：定期進行活化充放測試能延緩電池硫化/老化，及時發現容量不足、內阻增大的電池，確保其在緊急狀況下能發揮應有的續航時間。

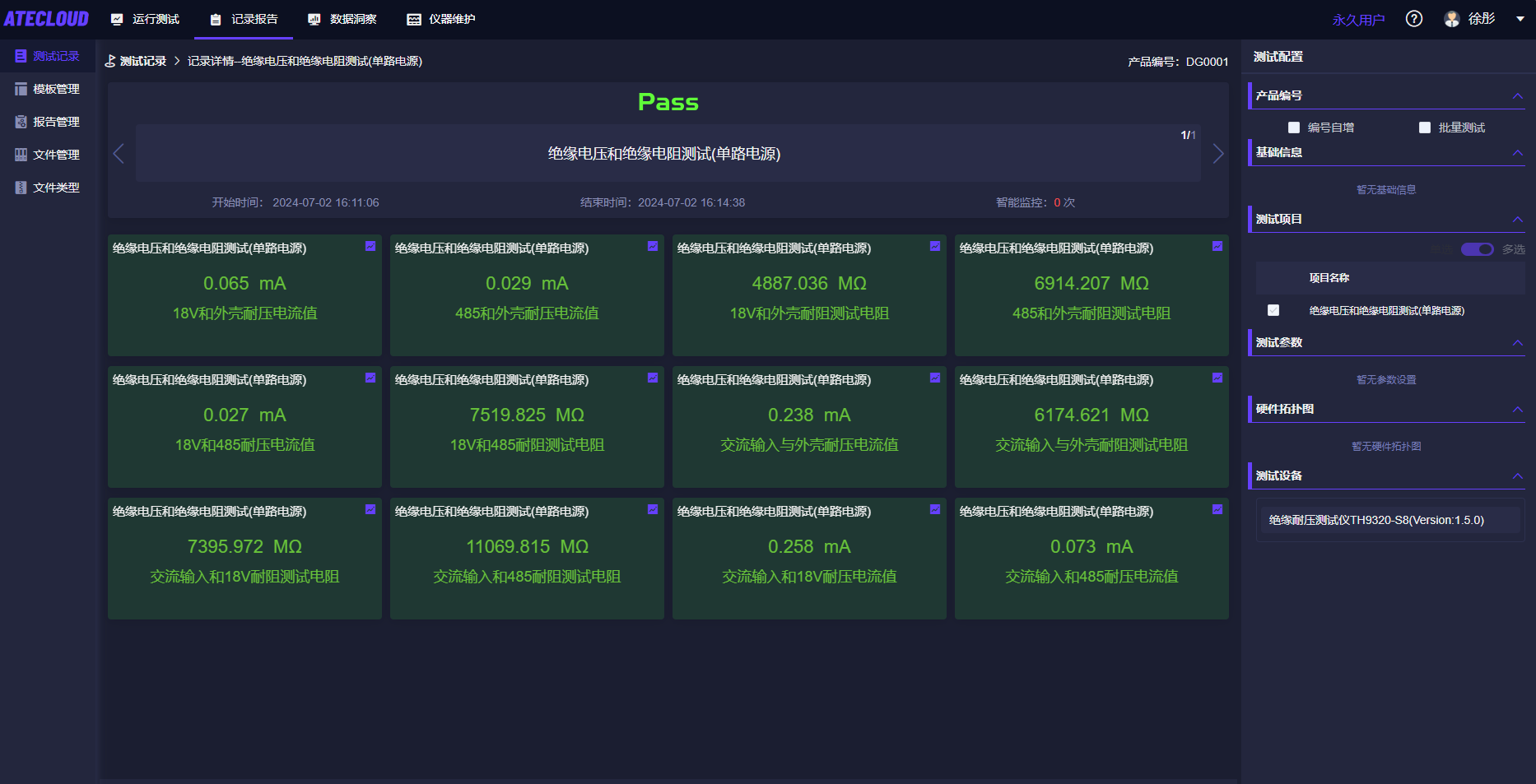

測試項目數據

這些測試共同構成了保障礦用電源在惡劣工作條件下安全可靠運行的基礎防線，

絕緣電阻測試是日常的健康體檢，監控絕緣基本狀態。絕緣耐壓測試是保證瞬時抗高壓沖擊能力的極限承壓測試，是安全設計的試金石。充放電測試是驗證救命能力的實戰演練，確保礦井?dāng)嚯姇r關鍵系統能撐到救援或恢復供電。
