該CDC3RL02是一款雙通道時鐘扇出緩沖器，設計用于需要時鐘緩沖的便攜式終端設備，例如移動電話，這些設備具有最小的附加相位噪聲和扇出功能。該器件將單個時鐘源（例如溫度補償晶體振蕩器 （TCXO））緩沖到多個外設。該器件有兩個時鐘請求輸入（CLK_REQ1和CLK_REQ2），每個輸入可以啟用單個時鐘輸出。
*附件：cdc3rl02.pdf

該CDC3RL02在主時鐘輸入 （MCLK_IN） 接受方波或正弦波，無需交流耦合電容器?？山邮艿淖钚≌也ㄊ?0.3V 信號（峰峰值）。CDC3RL02旨在提供最小的通道間偏斜、附加輸出抖動和附加相位噪聲。自適應時鐘輸出緩沖器在寬容性負載范圍內提供受控壓擺率，從而最大限度地減少 EMI 輻射，保持信號完整性，并最大限度地減少時鐘分配線上信號反射引起的振鈴。

該CDC3RL02具有集成的低壓差 （LDO） 穩壓器，可接受 2.3V 至 5.5V 的輸入電壓并輸出 1.8V、50mA。該 1.8V 電源可從外部使用，用于為 TCXO 等外圍設備提供穩壓電源。

該CDC3RL02采用0.4mm間距芯片尺寸球柵陣列（DSBGA）封裝（0.8mm×1.6mm），也稱為晶圓級芯片級（WCSP）封裝，并針對極低的待機電流消耗進行了優化。

特性

• 低附加噪聲：
  • –149dBc/Hz（10kHz失調相位噪聲）
  • 0.37ps （RMS） 輸出抖動
• 用于降低EMI的有限輸出轉換速率（10pF至50pF負載的上升/下降時間為1ns至5ns）
• 自適應輸出級控制反射
• 穩壓1.8V外部可用I/O電源
• 超小型 8 焊球 YFP 0.4mm 間距 WCSP（0.8mm × 1.6mm）
• ESD 性能超過 JESD 22
  • 2000V人體模型（A114-A）
  • 1000V 充電器件型號 （JESD22-C101-A III 級）

參數

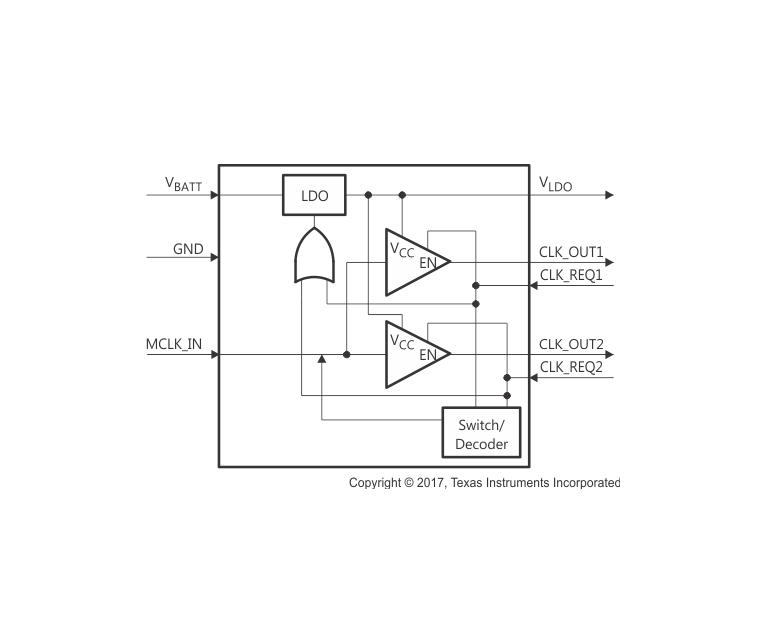

方框圖

?1. 產品概述?
CDC3RL02是德州儀器（TI）推出的雙通道時鐘扇出緩沖器，專為便攜式設備（如手機、GPS、無線局域網等）設計，具有低相位噪聲和高精度時鐘分配特性。其核心功能包括：

• 主時鐘輸入（MCLK_IN）支持方波或正弦波（最小0.3V峰峰值）。
• 兩路獨立控制的時鐘輸出（CLK_OUT1/2），通過CLK_REQ1/2信號啟用。
• 集成1.8V LDO穩壓器，可為外部器件（如TCXO）供電。

?2. 關鍵特性?

• ?低噪聲性能?：
  • 相位噪聲：-149dBc/Hz（10kHz偏移）
  • 輸出抖動：0.37ps（RMS）
• ?EMI優化?：通過限制輸出壓擺率（1ns~5ns上升/下降時間）減少電磁干擾。
• ?封裝?：超小8引腳YFP封裝（0.8mm×1.6mm），適合高密度PCB布局。
• ?ESD防護?：通過JESD22標準（HBM 2000V，CDM 1000V）。

?3. 應用場景?

• 移動設備（手機、GPS、WiMAX等）
• 無線通信模塊（WLAN、藍牙、FM收音機）

?4. 功能描述?

• ?輸入兼容性?：直接接收TCXO輸出，無需外部AC耦合電容。
• ?動態阻抗控制?：自適應輸出緩沖器減少信號反射和振鈴。
• ?低功耗模式?：未啟用時鐘請求時，待機電流<1μA。

?5. 電氣參數?

• ?工作電壓?：VBATT 2.3V~5.5V，VLDO輸出1.8V±5%（50mA）。
• ?頻率范圍?：10MHz~80MHz（典型值26MHz）。
• ?溫度范圍?：-40°C至85°C。

?6. 設計支持?

• ?布局建議?：縮短電源去耦電容走線，時鐘信號用地線包裹以降低串?dāng)_。
• ?典型應用電路?：集成TCXO供電和時鐘分配，支持多外設獨立控制。

?7. 文檔與版本?

• 當前版本：SCHS371H（2024年10月修訂）。
• 包含完整規格書、熱性能數據、封裝信息及設計示例。

?總結?：CDC3RL02通過高精度時鐘分配、低噪聲設計和緊湊封裝，滿足便攜設備對時鐘完整性和空間效率的嚴苛需求。
