在高頻 / 高速信號傳輸場合中，micro-coaxial cable（極細同軸線束）被廣泛用于醫療探頭、無人機、筆記本電腦、攝像頭模組、射頻前端、數據傳輸線等。選用合適的 AWG 線徑，對于信號損耗、帶寬、串?dāng)_、阻抗匹配、耐折性等性能都有很大影響。下面從多個方面仔細分析不同 AWG 線徑在極細同軸線束中的表現差異。

1. AWG 線徑與物理參數：
AWG 數字越大，代表線徑越細。中心導體的粗細不僅決定了直流電阻大小，也影響了整根線的機械強度與柔韌性。較粗的線徑往往直流電阻更低、耐用性更好，而較細的線徑則能實現更小體積和更高柔性，便于在緊湊空間內布線。

2. 電阻與高頻損耗：
2.1、直流電阻：線越細，導體截面積越小，電阻自然升高。在低頻或直流應用中會導致更明顯的電壓降。
2.2、高頻衰減：在 GHz 級別的高速信號中，集膚效應讓電流集中在導體表面流動，細線徑導體的有效傳輸面積更小，導致?lián)p耗更快增加。同時，絕緣材料的介電損耗也會在高頻段進一步放大衰減。
2.3、傳輸距離限制：粗一些的 AWG 可以在相對較長的距離上保持較低的損耗，而極細 AWG 更適合短距離或功率較低的應用。

3. 阻抗控制與信號完整性：
極細同軸線束常見的阻抗為 50Ω 或 45Ω 左右。導體線徑、絕緣厚度以及屏蔽結構的微小偏差，都會直接影響阻抗精度。尤其是當 AWG 數字較大、線徑極細時，阻抗更容易受到制造公差影響，從而增加反射和回波損耗，對高速信號的完整性帶來挑戰。

4. 柔性與耐用性：
極細 AWG 的同軸線束柔性極佳，適合應用在空間緊湊、需要頻繁彎折的結構中，如筆記本轉軸和攝像頭模組。但柔性提升的同時，機械壽命也會受到考驗，導體更容易因長時間疲勞而斷裂。較粗的 AWG 雖然柔性略差，但在耐用性和抗機械應力方面表現更佳。

5. 應用場景的選擇：

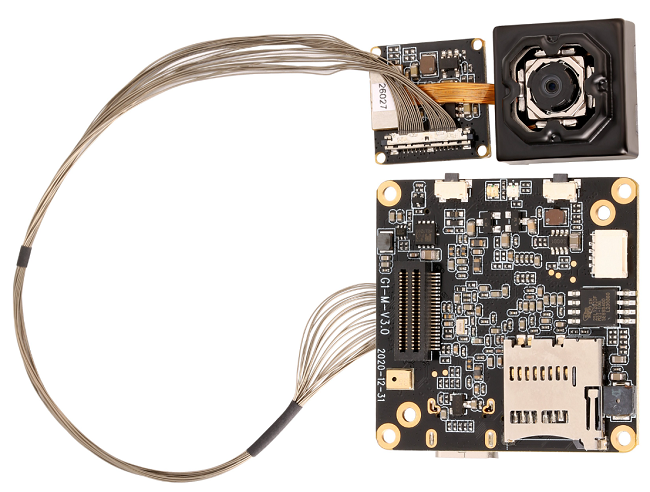

5.1、超短距離內部互連：如攝像頭模組內，通常選擇 AWG 40 或更細的線徑，以獲得輕便和柔性。
5.2、中等距離高速傳輸：如筆記本主板到顯示模組，常選 AWG 36~38，以在保證信號帶寬的同時兼顧空間利用。
5.3、長距離或高功率傳輸：一般不建議使用極細同軸線，建議選擇較粗線徑甚至更大規格的同軸線，以降低損耗和功率損失。

不同 AWG 線徑的極細同軸線束在性能表現上各有優勢。較粗的 AWG 更適合長距離和高頻信號傳輸，損耗小但柔性不足；較細的 AWG 更適合短距離和高密度布線，柔性好但損耗大。設計人員需要根據應用的頻率范圍、傳輸距離、機械要求和空間限制，在性能與可靠性之間做出權衡。
我是【蘇州匯成元電子科技】，專注于極細同軸線束的設計與制造。如果你在項目中遇到了不同 AWG 線徑選擇或性能優化的難題，歡迎在評論區與我們一起討論交流！
